Die kolb AQUBE ® S ysteme sind Reinigungsanlagen der nächsten Generation - noch effizienter, noch kompakter, noch bedienungs- und wartungsfreundlicher, vorgerüstet für erweitertes Wassermanagement und cyber-physisch bere…

Die kolb Matrix: Was muss wovon gereinigt werden?

Reinigung in der Elektronikfertigung

3 6

Die aktuellen Reinigungsanforderungen:

• Reproduzierbare Qualität in der Produktreinigung

• Schnellstmöglicher Wiedereinsatz sauberer Werkzeuge in der Werkzeugreinigung

• Flexibel einsetzbare, Industrie 4.0 fähige, smarte Systeme mit möglichst multiplen Anwendungsoptionen

• Reinigungsmedien, die schnell, gründlich und rückstandslos reinigen

• Wasser- und stromsparender Betrieb

• Betrieb ohne Ex-Schutz Notwendigkeit

• Ökologisch unbedenkliche Verfahren mit ökologisch unbedenklicher Reinigungschemie

• Unkomplizierte Entsorgung oder Aufbereitung der Reinigungsmedien

Segment Reinigungsgüter Verunreinigungen

SMD-

Kleber-

SMD-

Lötpaste

Kondensat

Flussmittel

Kolophonium

Flussmittel

Kolophonium

Staub

Fette

Öle

Elektronik

Produkte-

Reinigung

Baugruppen

DCBs

Hybride / HDIs / SiPs

Fehldrucke (einseitig bestückt)

Elektronik

Werkzeug-

Reinigung

Siebe / Schablonen

Fehldrucke (unbedruckte Boards)

Carrier / Masken

Kondensatfallen

(Filter, Rück-

kühler aus Konvektions-Reflowöfen)

ESD Boxen / Behälter

Magazine / Horden

Maschinenteile

(Fluxer - Bleche - Pumpen usw.)

Prozesskammern

(Lötsysteme)

Sonstige Werkzeuge

www.kolb-ct.com

NOTIZEN

Die kolb AQUBE

Systeme sind Reinigungsanlagen der

nächsten Generation - noch effizienter, noch kompakter,

noch bedienungs- und wartungsfreundlicher, vorgerüstet

für erweitertes Wassermanagement und cyber-physisch

bereit für die smarte Fabrik (SF ready).

Prozesssichere Feinstreinigung hochentwickelter Elektronik-

Baugruppen und Leistungselektronik ist heutzutage ein wesent-

licher Faktor profitabler Produktion. Gründliche Entfernung

von Flussmittel, Kolophonium, Harz, Kupferoxid und Löthilfs-

werkstoffen ist Hauptaufgabe der Reinigung und notwendige

Vorbehandlung vor dem Lackieren und Vergießen.

Die neue kolb AQUBE

X Serie bietet marktführende Prozess-

sicherheit und Geschwindigkeit für die Reinigung komplexer

und wertvoller Baugruppen. Verschiedene Kammergrößen,

Rotorenanordnungen und Trocknungsaggregate bieten für

jede Aufgabe die beste Lösung. Die Systeme arbeiten in

einem automatischen 5Step Prozess: Reinigen, MediumWipe

Spülen (Trinkwasser), DI-Klarspülen und

CWA

Hochleistungsverdichter- oder

VMH

TurboDigital Heißluft-Trocknung.

Außerdem sind alle Systeme für

effiziente Wasseraufbereitungsmodule

(siehe Seite 12) vorgerüstet.

PRODUKTREINIGUNG - Baugruppen, DCBs, HDIs, SIPs

AQUBE

X Serie: Für allerhöchste Ansprüche

ClosedLoopPowerSpray

Die wichtigsten Features der AQUBE

X Serie

• Dreitank System mit bis zu fünf separaten Kreisläufen

• Intelligente Netzwerkkonnektivität für Industrie 4.0 Einsatz

• Relative Reiningszeit pro Eurokarte: 6,5 sek. (XH9)

• Prozess und Wartungsintervalle SPS gesteuert

• Reinigen bis 55 °C (Standard), bis 80 °C (HT-Version)

• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium

• Automatische Regelung der Klarspül- u. Restionenqualität

• Ereignisausgabe und Softwaresteuerung über Touchscreen

• Traceability (SPC Scanner, Touch-Monitor, Industrie PC)

• VARIccess

Zugänge für einfache Wartung

PREMIUM

kolb Systeme: solide - variabel - sicher - smart Weitere Informationen: www.kolb-ct.com

Hybride / HDI / SiP

DCBs

Baugruppen

Einschubeinheit

Schnellrüstwagen

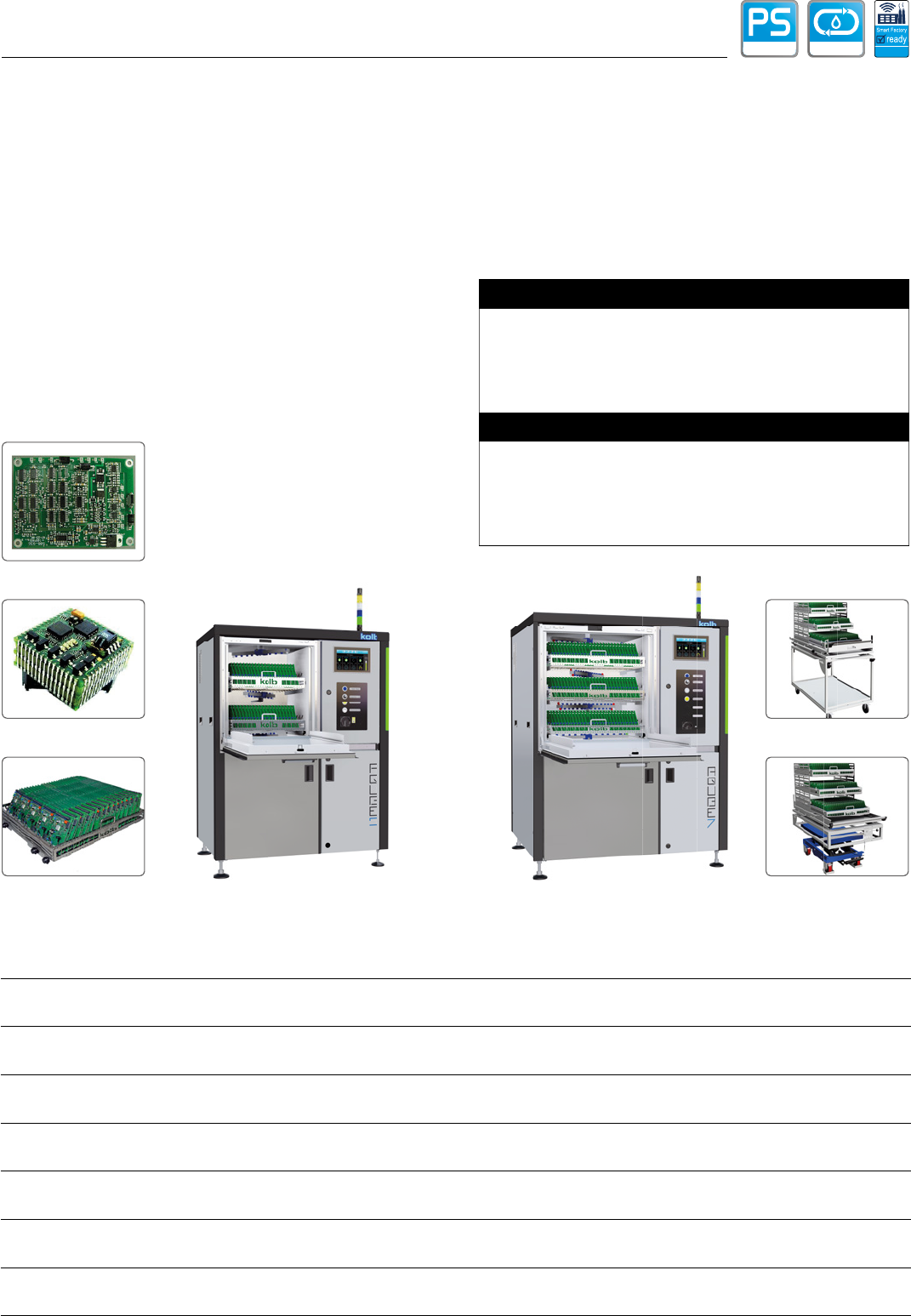

AQUBE

XH5, XH7, XH9

Kapazität bis 830 / 19 m² Eurokarten in bis zu vier Wasch-

auszügen, für horizontale DCB Reinigung geeignet (XH9,

XH7), PolyPower

Druck, bis 8 horizontale Sprührotoren,

VMH

TurboDigital Heißlufttrocknung, 1,1 - 3 m

Standfläche

Prozesskammern: von 540 (B) x 590 (T) x 5700 (H) mm

bis 970 (B) x 955 (T) x 900 (H) mm

AQUBE

XV7, XV9

Kapazität bis 40 DCB-Nutzen 5“ x 7“ oder 72 Eurokarten

im Waschwagen, bis 8 vertikale Sprührotoren, CWA

Hoch-

leistungs-Verdichtertrocknung, 1,6 - 3 m

Standfläche

Prozesskammern: von 700 (B) x 720 (T) x 710 (H) mm bis

970 (B) x 955 (T) x 900 (H) mm

AQUBE

XH9 AQUBE

XV7

NOTIZEN

PRODUKTREINIGUNG - Baugruppen, Hybride, Fehldrucke

AQUBE

L Serie: Schnell, variabel, zukunftssicher

ClosedLoopPowerSpray

PREMIUM

Die Reinigung von Baugruppen ist nicht nur eine notwendige

Voraussetzung für zuverlässiges Lackieren und Vergießen und

damit auch z. B. für Klimasicherheit / Kriechstromsicherheit. Sie

ermöglicht den Werterhalt der Produkte und gewährleistet die

optische Qualität der Bauteile.

Die kolb AQUBE

L Serie bietet kompakte Batchcleaner

mit integrierten Prozesskreisläufen für die Feinreinigung von

Baugruppen, Hybriden, HDIs, SIPs etc. und bildet damit einen

validen Teil der Wertschöpfungskette.

Die wichtigsten Features der AQUBE

L Serie

• Zweitank Kombisysteme mit drei Kreisläufen

• Intelligente Netzwerkkonnektivität für Industrie 4.0

• 101 frei wählbare Prozessprogramme

• Relative Reinigungszeit pro Eurokarte: 8 Sekunden (LH7)

• Prozess und Wartungsintervalle SPS-gesteuert

• Reinigen bis 55 °C (Standard) und bis 80 °C (HT-Version)

• ClosedLoop Aufbereitung für Reinigungs- und Spülmedium

• Automatische Regelung der Klarspül-

und Restionenqualität

• Ereignisausgabe und intuitive Soft-

waresteuerung über Touchscreen

• Traceability (SPC Scanner, Touch-

Monitor, Industrie PC)

• VARIccess

Zugänge für einfache

Wartung

Die Systeme der neuen AQUBE

L Serie arbeiten in einem voll-

automatischen 4Step Prozess: Reinigen, Spülen (Trinkwasser),

DI-Klarspülen mit regelbarer DI- / VE-Wasser Aufbereitung

und Trocknen mit regelbarer VMH

Heißlufttrocknung (optional

mit zusätzlicher CWA

Verdichter-Trocknung). Die Asynchron-

Sprührotoren verhindern Sprühschatten und sorgen für

gründlichste Reinigung auch feinster Verschmutzungen.

Beide Systeme snd für effiziente Wasseraufbereitung und

Abwasserentsorgung (siehe Seite 12) vorgerüstet.

Baugruppen

Hybride / HDIs / SIPs

Waschauszug
