1OM-1752 1-18 1304-001 3. 进行表面实际贴装的机构 3.1 相关单元的配置图 元件识别部 元件识别部 XY横梁部 安装头部 线路板识别部 线路板定位部 推车设置部 线路板搬送部 吸嘴储料器部 F1A14 3.进行表面实际贴装的机构
1OM-1752
1-17
•
清扫触摸屏时，请切断电源后再进行清扫。
在接通电源的状态下清扫触摸屏，可能引起触摸屏的反应而损坏掉数
据。
触摸屏表面变脏时，请用含工业酒精的柔软湿布轻轻擦拭。
Notice
请不要使用丙酮、稀释剂、汽油等有机溶剂擦拭触摸屏。
用此类有机溶剂擦拭，会使触摸屏表面溶解或模糊。
[2][PNLCHANGE] 按钮
切换要使用的操作台 ( 正面或背面 )。
该按钮亮灯侧的操作台有效。
在该按钮亮灯的状态下再次按该按钮便进入
“
操作锁定
”
状态，[LOCK]
灯亮灯。
操作锁定状态下无法从对侧操作台进行操作台的切换。
解除操作锁定时，再次按该按钮。
Note
( a)该按钮亮灯时，以下操作变为有效。
•
触摸屏
•
[START] 按钮、[STOP] 按钮、[ 紧急停止 ] 按钮
(b)[STOP] 按钮、[ 紧急停止 ] 按钮与 [PNLCHANGE] 按钮无关，总
是有效的。
(c)非
“
操作锁定
”
状态时，按下非有效状态侧的 [PNL
CHANGE] 按钮，
可切换操作台。
(d)非
“
操作锁定
”
状态时，按下非有效状态侧的 [STOP] 按钮，则
该 [STOP] 按钮侧的操作台将自动变为有效状态。
[3][POWERON] 按钮
接通 / 切断操作电源。
按下 [POWERON] 按钮接通操作电源，则 [START] 按钮闪烁。
[4][START] 按钮
接通装置电源，按下闪烁中的 [START] 按钮，便启动生产运行，按钮
亮绿色灯。
该按钮亮灯表示生产运行中。
生产运行中按下 [STOP] 按钮，便暂停生产运行，[START] 按钮灭灯。
在各部分进行原点复位中时，按钮亮灯。
[5][STOP] 按钮
暂停生产运行。
如是生产运行中，则将已全部吸取完的元件全部贴装后暂停生产运行。
原点复位中按下 [STOP] 按钮，各单元原点复位动作将被中断。
[6][ 紧急停止 ] 按钮
在非常时刻需要紧急停止装置运行时使用。
按下 [ 紧急停止 ] 按钮，装置立即停止运行，操作台的 [POWER
ON] 按
钮灭灯。
1304-001
2.3操作机构
1OM-1752
1-181304-001
3. 进行表面实际贴装的机构
3.1 相关单元的配置图
元件识别部
元件识别部
XY横梁部
安装头部
线路板识别部
线路板定位部
推车设置部
线路板搬送部
吸嘴储料器部
F1A14
3.进行表面实际贴装的机构
1OM-1752
1-191304-001
3.2线路板搬送部 ( 线路板供给部、线路板排出部 )
3.2 线路板搬送部 ( 线路板供给部、线路板排出部 )
是将前工序搬送来的线路板移送到线路板定位部前或将贴装了元件的线路
板向后工序搬出的机构。
从前工序搬送来的线路板通过线路板供给部移送到供给侧的线路板定位部
前。
并且从排出侧的线路板定位部移载的完成元件贴装的线路板通过线路板排
出部向后工序移送。

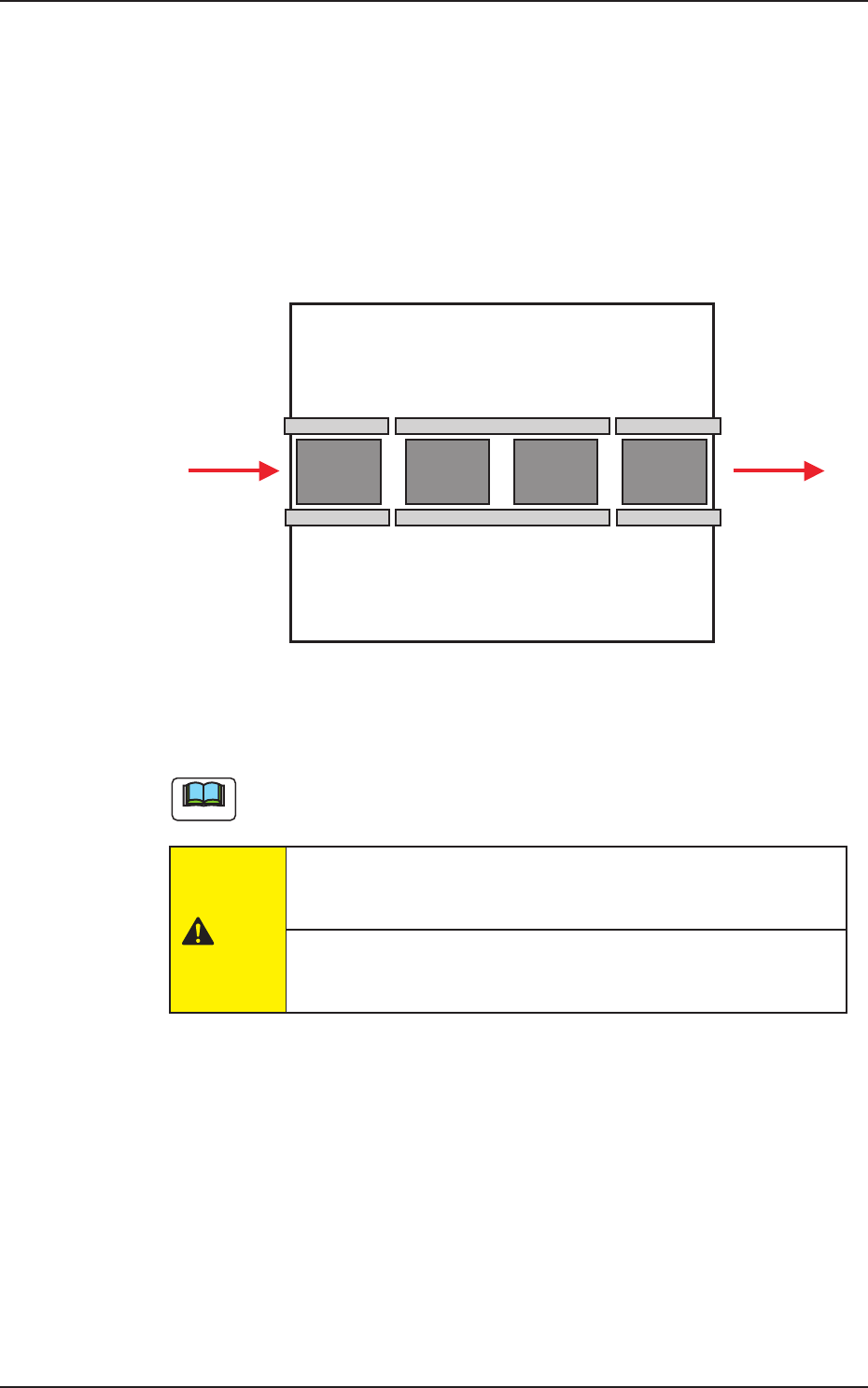

前工序 后工序
线路板供给部
线路板定位L部 线路板定位R部 线路板排出部
F1A15
线路板供给部和线路板排出部还起着缓冲功能。
并且负责与外部装置的连接和与线路板定位部的连接部分。
Note
线路板卡在前后工序装置的线路板交接部时，请停止装置运行后去除线路
板。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
根据与前后工序的排出方式设定，在去除线路板的瞬间移动
传送带，有可能夹伤手指。
