1OM-1752 1-26 3.8 推车设置部 推车设置部 F1A22 推车设置部是安装批量更换推车的机构。 通过安装在批量更换推车的送料器安装台上的带式送料器供给元件。 送料器安装台上贴有标示送料器配置位置的 FdrNo. 板。 发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续 自动运行 ( 送料器替代运行 )。 此时也可以切换前后横梁的通道。 注意 装卸时请避免带式送料器掉落。 带式送料器掉落可…
1OM-1752
1-251304-001
3.7吸嘴储料器部
3.7 吸嘴储料器部
是收纳吸嘴的机构。
安装头根据线路板程序向吸嘴储料器上移动，装卸使用的吸嘴。
Note
(a)分为高速吸嘴储料器、多功能吸嘴储料器、中异形吸嘴储料器 ( 选购
件 ) 等三种，根据吸嘴分别使用。
(b)在各模块装有可以标准安装的吸嘴储料器，高速吸嘴储料器时为 2 个，
多功能吸嘴储料器时为 1 个。搭载多个吸嘴储料器时对应为选购件。

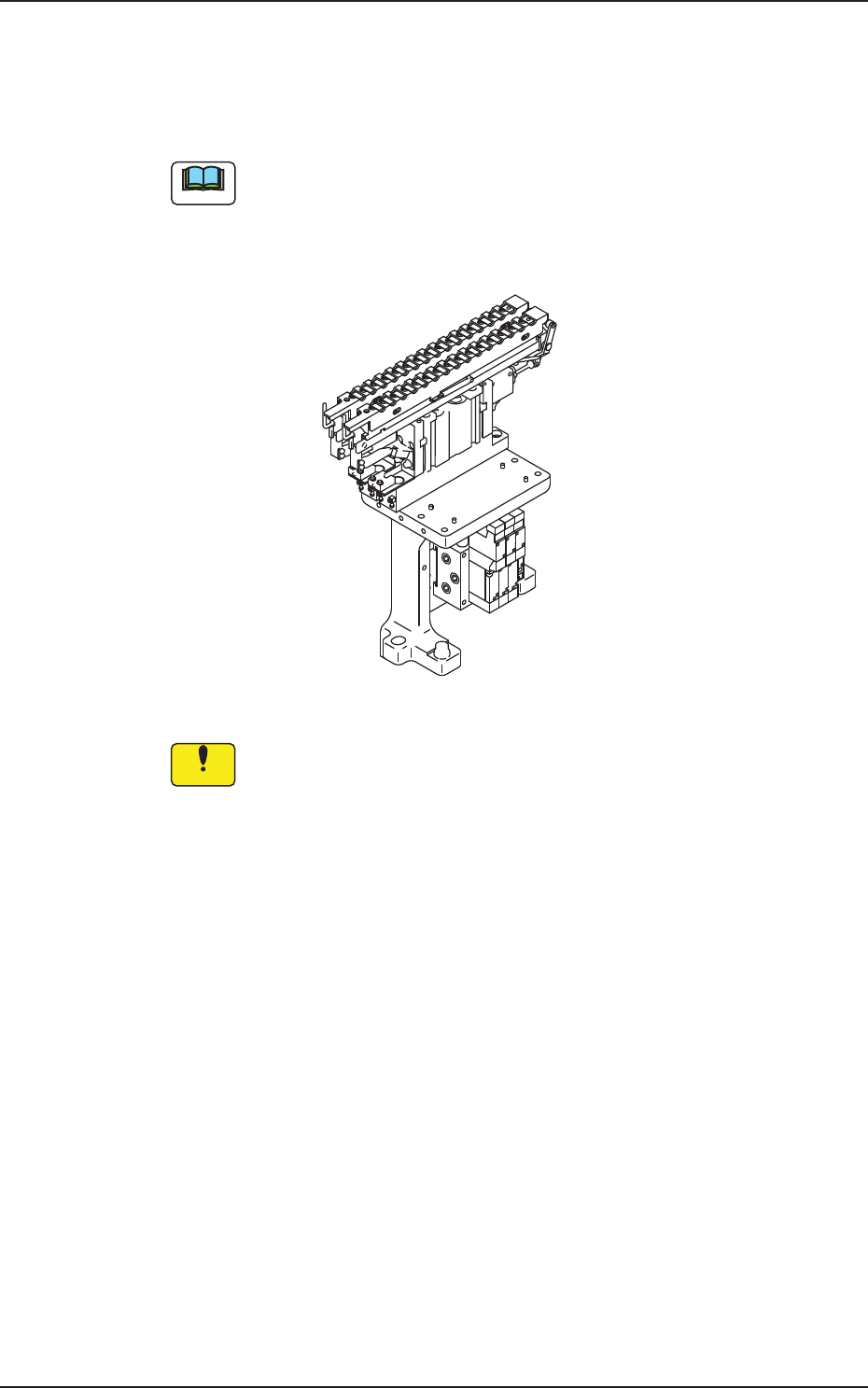

高速吸嘴储料器 ( 外观 )F1A21
Notice
(a)请不要在吸嘴储料器部放置异物。
以免装置发生故障。
(b)请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1OM-1752
1-26

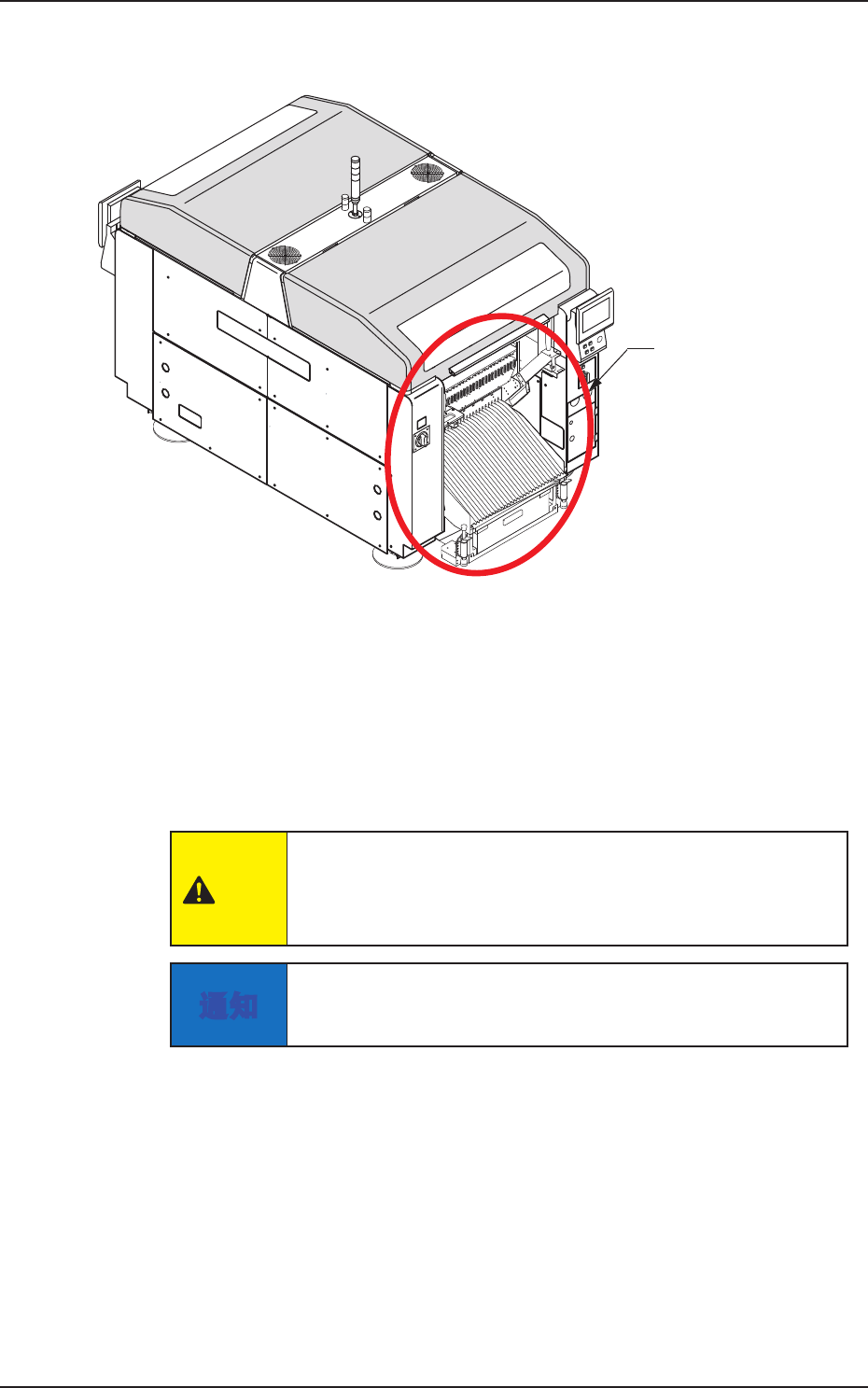

3.8 推车设置部
推车设置部
F1A22
推车设置部是安装批量更换推车的机构。
通过安装在批量更换推车的送料器安装台上的带式送料器供给元件。
送料器安装台上贴有标示送料器配置位置的 FdrNo. 板。
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续
自动运行 ( 送料器替代运行 )。
此时也可以切换前后横梁的通道。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
通知
请在送料器安装台的轨道正确安装带式送料器。
如果安装不良，将导致与安装头部的冲突或吸取异常。
1304-001
3.8推车设置部
1OM-1752
1-27

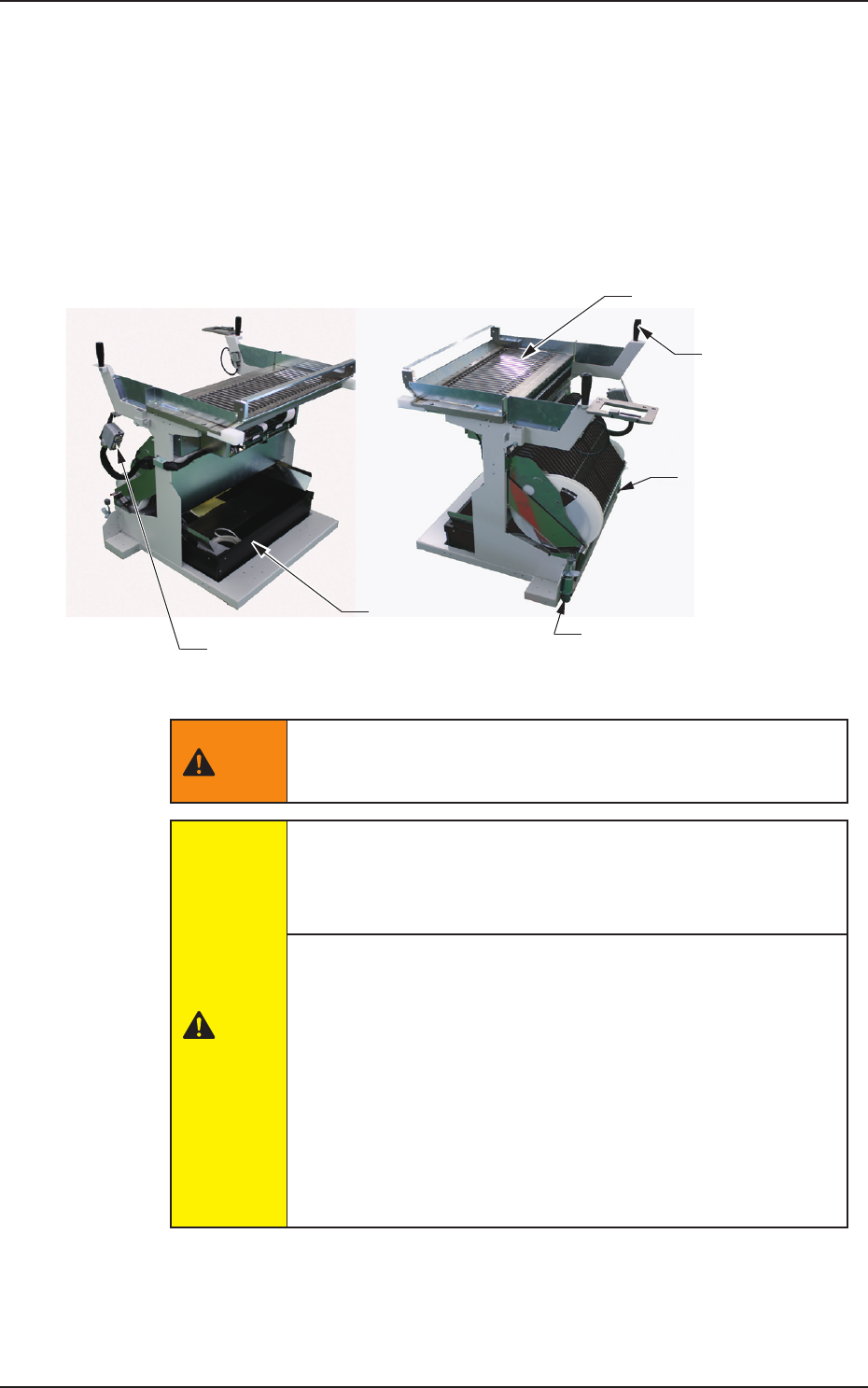

3.8.1 批量更换推车
是为了将送料器安装台安装到装置主机上的推车。
可使用批量更换推车批量更换送料器安装台。
并且通过事先在预备推车里准备送料器，可大幅缩短机种切换 ( 送料器更
换 ) 时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的料带碎
屑。
连接器
碎屑箱
制动器
制动器
把手
送料器安装台
F1A23
警告
若不安装批量更换推车，送料器安装部分会发生间隙，危险。
请在安装批量更换推车的状态下使用装置。
注意
注意手指被压碎
•
移动批量更换推车时，请握住把手进行操作。
•
在主机上安装批量更换推车时，请注意手不要撞到机盖。
注意脚下
•
移动批量更换推车时，请注意不要撞到脚。
尤其是地面有突起或凹凸或卡在铺盖物的高低差或下沉处
时，会出现推车的移动电阻突变的情况。
•
请将送料器插入到底。
在送料器作业台上安装带式送料器时，请插入到底，确认
是否被固定。
否则，就有可能发生带式送料器掉落而砸伤脚或损坏送料
器。
