INS-NPI-005S0 4. 操作
NPI 支持功能使用说明书 21
4.2.4 使用 ASG 生成的数据进行生产
在使用了 NPI 支持工具的生产中，由于影像处理错误，因此无法使用 ASG 自动生成的数据进
行生产。
备注 )主要的操作是屏幕操作。以下对机器操作屏幕进行说明。

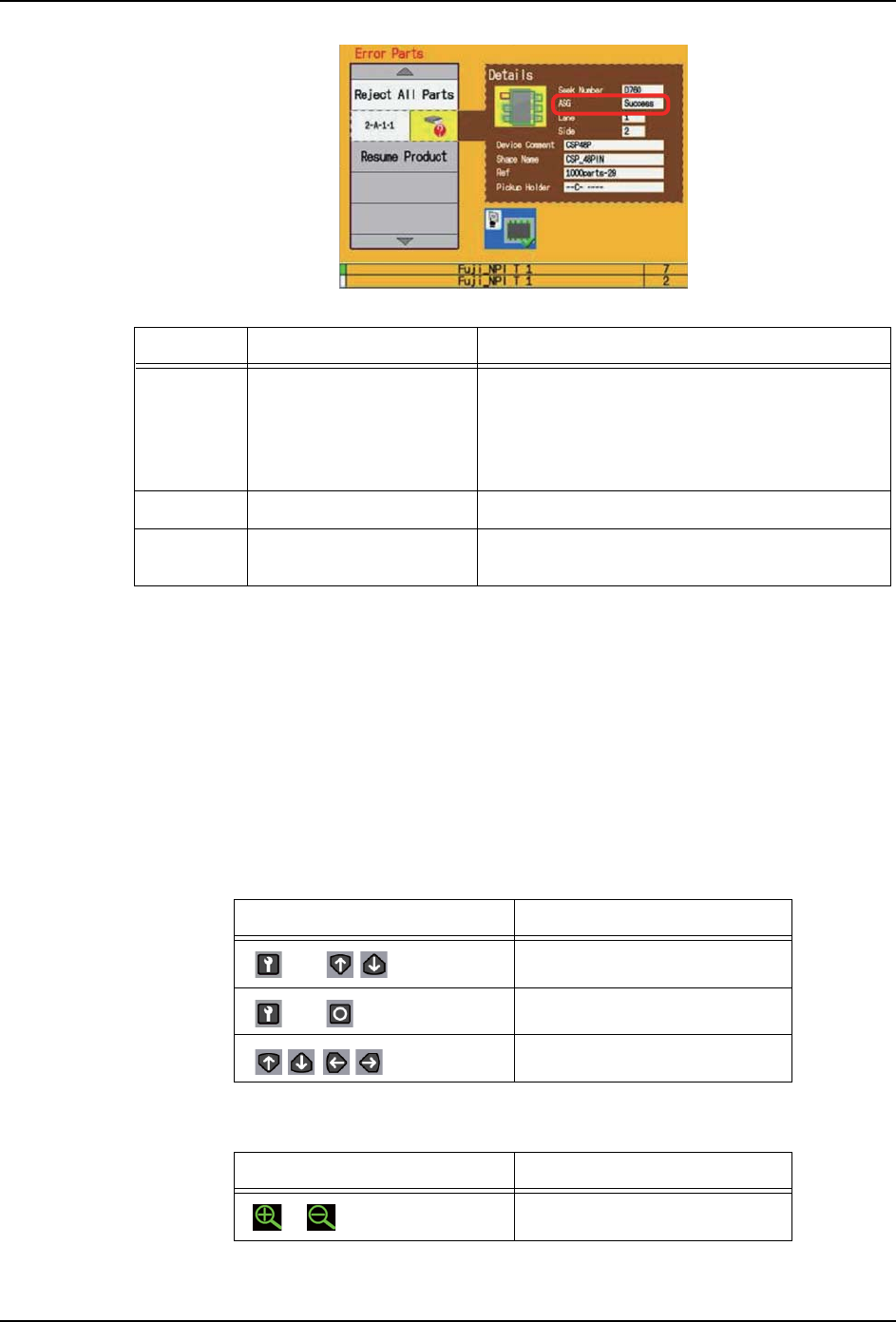

机器操作屏幕
AIMEX 系列 / NXT/ NXT-2/ NXT-2c
NXT-3/ NXT-3c
表示 内容 运用方法
Success ASG 自动生成数据成功。 确认自动生成的数据，如果没有问题可直接使
用。
如果发生问题，则请手操作调整 Job 的元件数
据或 ASG 自动生成的数据。
Failure ASG 自动生成数据失败。 请手操作调整元件数据。
--- 不适用于 ASG 的元件数
据。
请手操作调整元件数据。
35NST-0078
键操作
放大 / 缩小
整体表示
上 / 下 / 左 / 右 移动
键操作
放大 / 缩小
＋
＋
/
4. 操作 INS-NPI-005S0
22 NPI 支持功能使用说明书

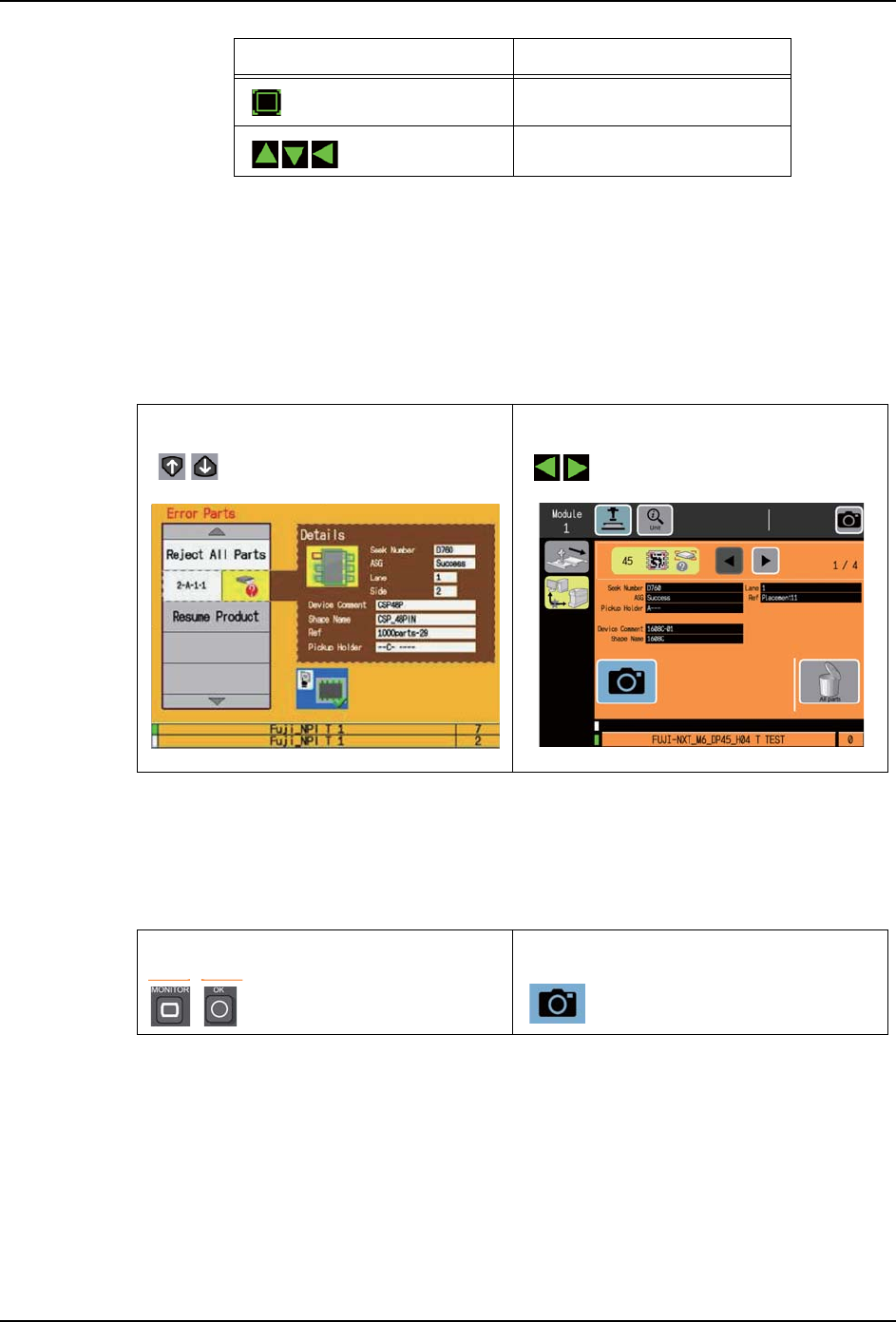

1. 请启动 NPI 支持工具并在进行对应生产线以及机器的补救模式设置后，开始生产。请参
考 "4.2.1 NPI 支持工具的启动 "。
2. 如果在生产过程中发生影像处理错误，则机器将自动切换为 ［Error Parts List
screen］。
3. 请使用机器操作屏幕的 [ 箭头 ] 键选择要确认的元件。
4. 请点击操作屏幕的 [MONITOR] 键 /[OK] 键 (AIMEX 系列 / NXT/ NXT-2/ NXT-2c) 或点击 [
相机 ] 图标 (NXT-3/ NXT-3c) 切换到影像处理结果确认画面并确认元件的异常 / 错误，
供料方向的错误。
如果元件有异常 / 错误时，请按照步骤 8. 废弃该元件。
整体表示
上 / 下 / 左 / 右 移动
AIMEX 系列 / NXT/ NXT-2/ NXT-2c NXT-3/ NXT-3c
AIMEX 系列 / NXT/ NXT-2/ NXT-2c NXT-3/ NXT-3c
键操作
35NST-0019
35NST-0060
INS-NPI-005S0 4. 操作
NPI 支持功能使用说明书 23
5. 请点击操作屏幕的 [MONITOR] 键 /[OK] 键 (AIMEX 系列 / NXT/ NXT-2/ NXT-2c) 或点击画
面 (NXT-3/ NXT-3c) 切换到影像处理结果确认画面并确认使用生成数据后的贴装图像。
如果贴装位置有问题时，请离线调整或者按照步骤 8. 废弃该元件。请参考 "4.2.6 离线调
整"。
备注 )在电路板图形以外的位置显示出元件影像时，重新开始生产后的贴装位置有可能发生
偏移。
6. 完成确认后请点击操作屏幕的 [MONITOR] 键 /[OK] 键，返回到 ［Error Parts List
screen］。
7. 元件没有异常 / 错误时，使用 ASG 自动生成的数据进行生产。
AIMEX 系列 / NXT/ NXT-2/ NXT-2c NXT-3/ NXT-3c
点击画面
AIMEX 系列 / NXT/ NXT-2/ NXT-2c NXT-3/ NXT-3c
点击画面
AIMEX 系列 / NXT/ NXT-2/ NXT-2c NXT-3/ NXT-3c
请用机器操作屏幕的 [ 箭头 ] 键选择 [ 生产
] 图标后，点击 [OK] 键。
请点击[生产]图标。

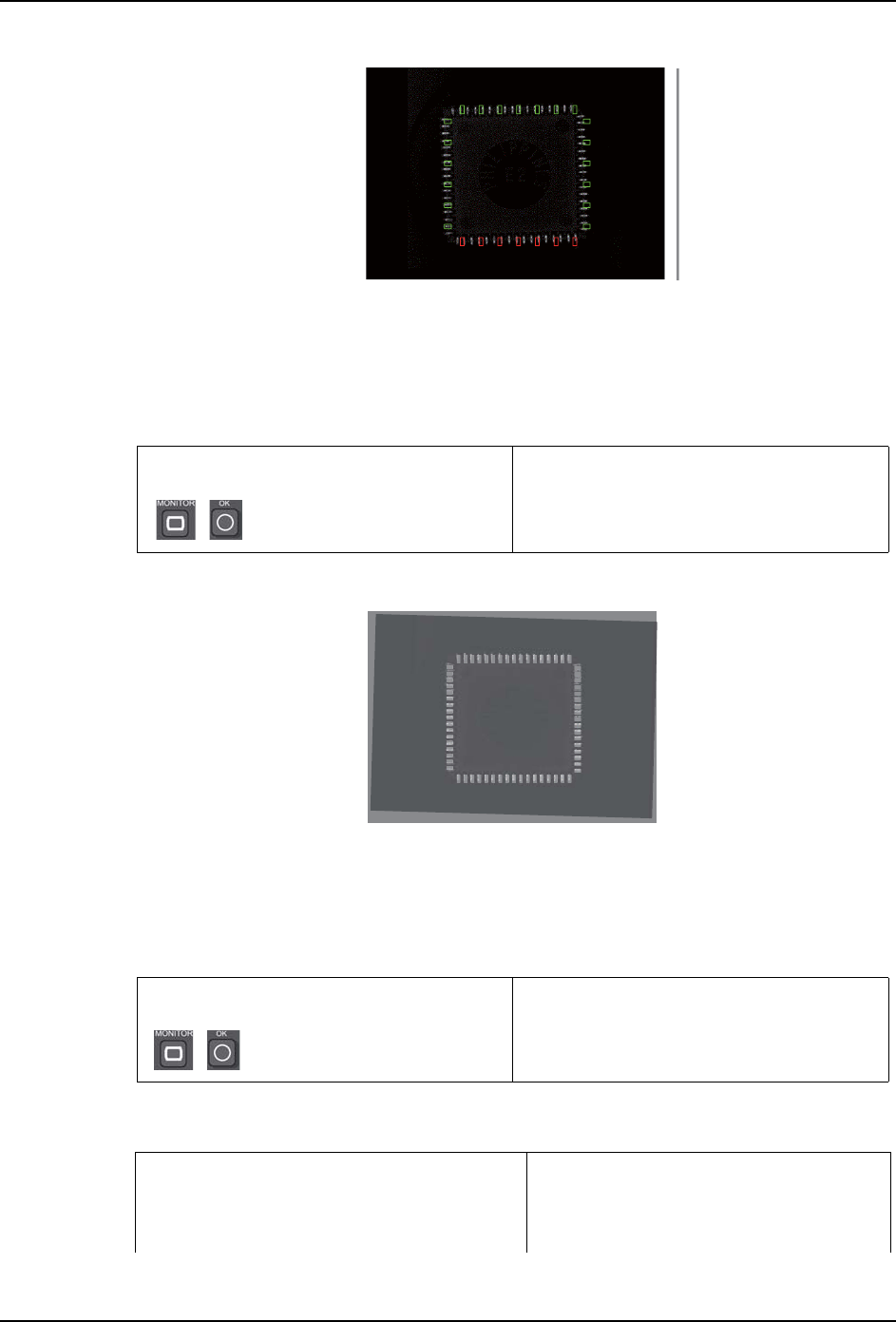

影像处理结果确认画面
35NST-0020S
贴装位置确认画面
