INS-NPI-005S0 4. 操作 NPI 支持功能使用说明书 31 10.如果多个元件出现错误时，则请实施从步骤 3. 到步骤 9. 的操作。 11.请完成所有元件的调整 后在重新开始生产。 12.完成 NPISupportTool 上的调整后请保存 Job。保存方法参考 "4.2.7 保存调整结果 "。 13.请结束 NPI 支持工具。方法 请参考 "4.2. 2 结束 NPI 支持工具 "…
4. 操作 INS-NPI-005S0
30 NPI 支持功能使用说明书

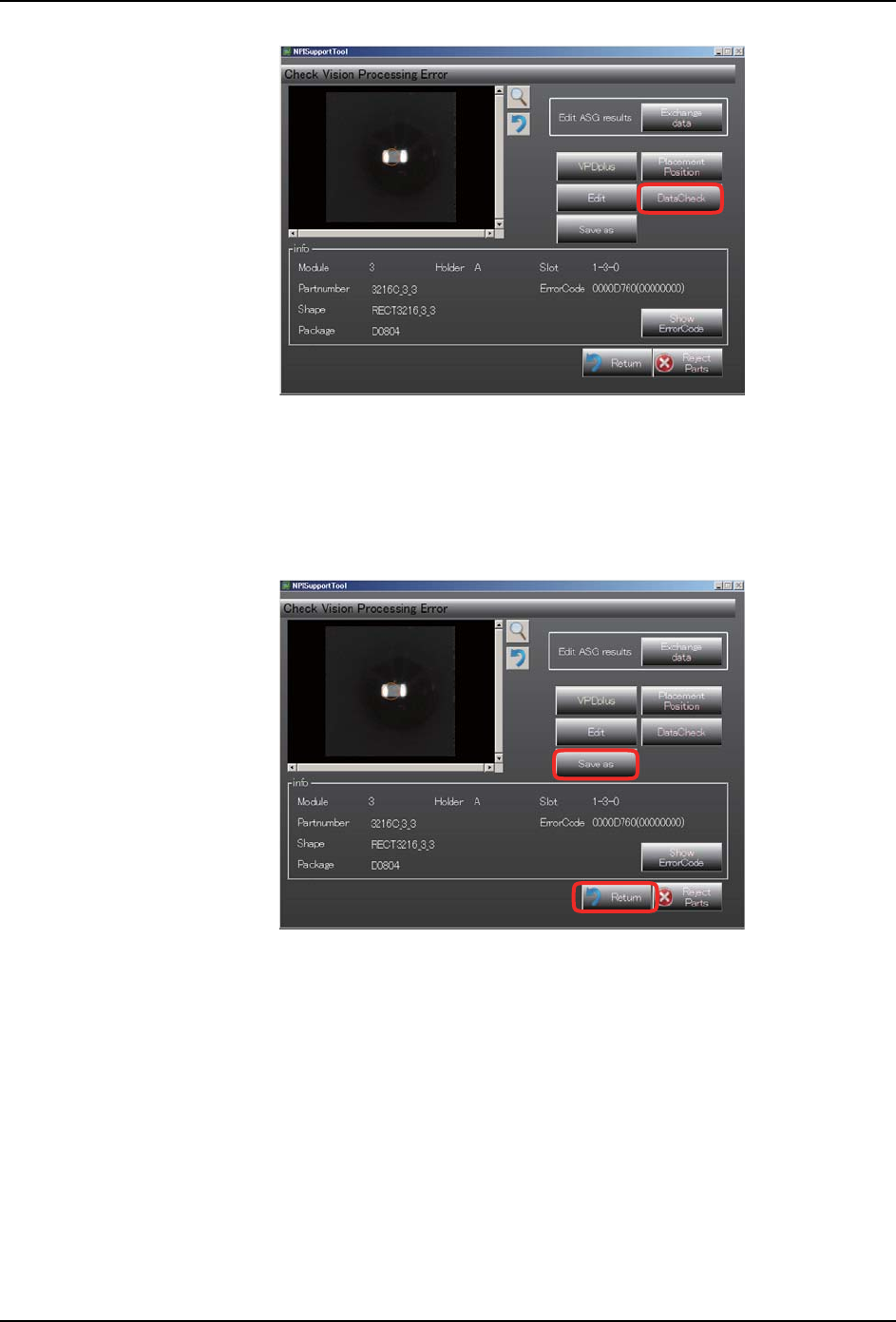

9. 完成调整作业后请点击 [OK] 键。请保存编辑数据并返回到 Check Vision Processing
Error 画面。
用别名保存时请点击 [Save as] 键。
如果点击 [Reject Parts] 键，则废弃编辑的数据。
a. 别名保存时请在 Save as 画面上设置外形 (Shape) 名并点击 [OK]。
备注 )如果设置的名字已经存在于 Job 内，则无法进行保存。请设置其他的名字。
35NST-0053-E
35NST-0032-Ea
4. 操作 INS-NPI-005S0
32 NPI 支持功能使用说明书
4.2.7 保存调整结果
调整的元件数据虽然可在机器的 Job 上反映，但是未保存在 Fuji Flexa 的 Job 内。
将调整的数据保存到 Fuji Flexa 的 Job 的操作方法如下所示。
1. 完成 NPISupportTool 上的调整后请点击 Machine error list 画面上的 [Save] 键并保存
元件数据。
2. 在 Job list 画面上将出显示保存的 Job。请选择 Job 后点击 [OK] 键。
别名保存 Job 时请点击 [Save as] 键。
如果点击了 [Cencel] 键，则不保存 Job 而返回到 Machine error list 画面。
a. 别名保存时，请设置 Save as 画面上 Job name 后点击 [OK] 键。
备注 )如果设置的名字已经存在于 Job 内，则无法进行保存。请设置其他的名字。
35NST-0080-E
35NST-0081-E
a.
35NST-0083-E
