MD OC - SOF T50073 24 • デュアルレーンマシンでも、自動段取り機能は使用可能となっています。 • 本章では、従来のシングルレーンマシンとの相違点について説明します。５．自動段取り機能（オプション）対応

MDOC

SOFT50073

４．動作詳細

• パス搬送に関して

– 片側レーンをパス搬送させるためには、片側レーンの搭載情報の無い、

結合基板データが必要となります。

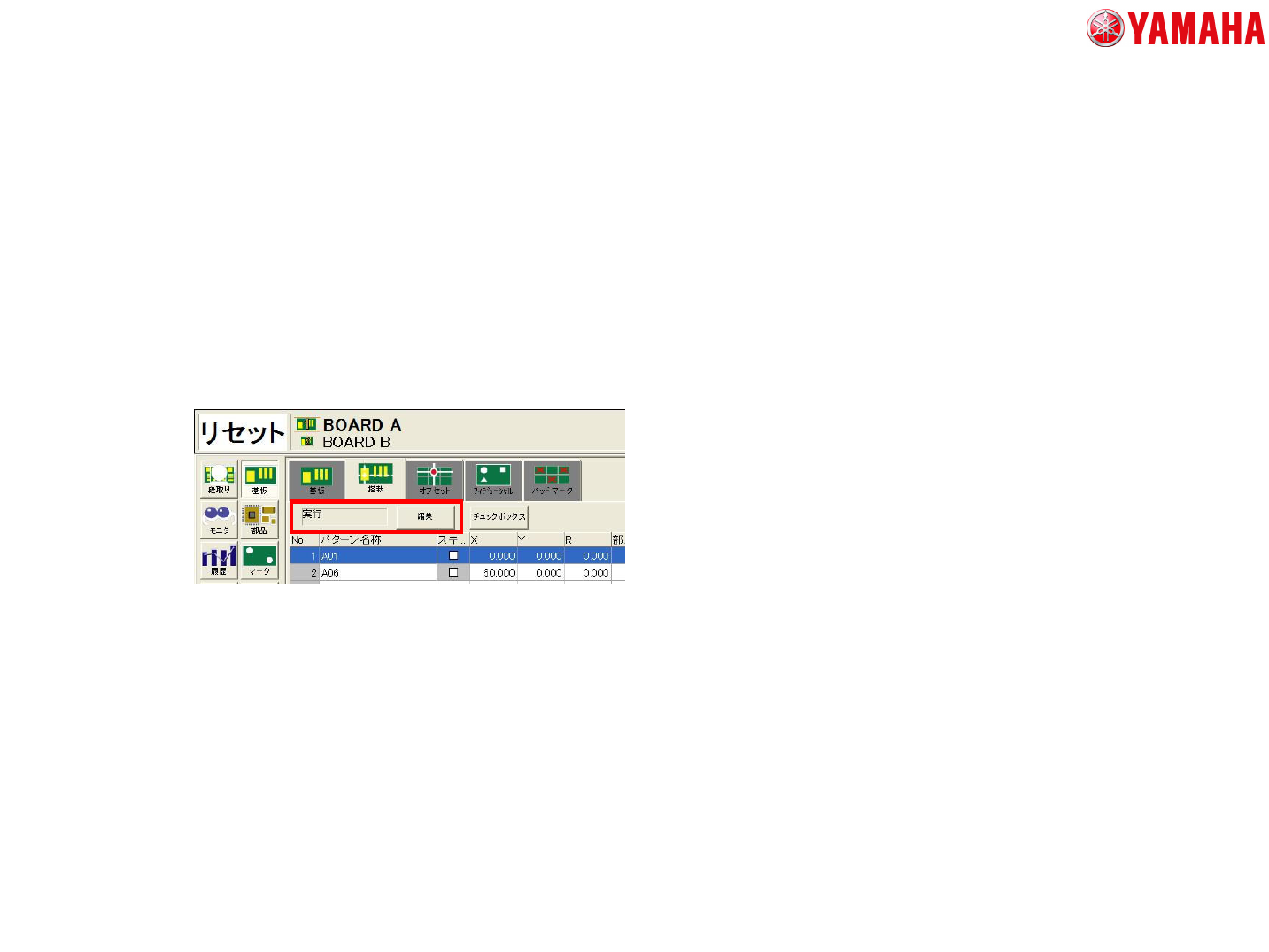

– 搭載タブの「実行/スキップ」は全レーンに対してパス搬送/実装が設定さ

れます。

– 注意）従来の基板データ（YGX）を使用した場合

• 片側レーンは「未使用」となります。

• 未使用のレーンでは、要求信号は出さず、入口センサーを反応させても搬送

動作は開始しません。

MDOC

SOFT50073

• デュアルレーンマシンでも、自動段取り機能は使用可能となっています。

• 本章では、従来のシングルレーンマシンとの相違点について説明しま

す。

５．自動段取り機能（オプション）対応

MDOC

SOFT50073

• カンバン段取り機能

＜運用手順＞

レーン毎に品種バーコードを読み取り、品種・面・生産予定枚数・生産レー

ンを指定します。

５．自動段取り機能（オプション）対応

１．カンバン入力画面を開く。

２．品種バーコードを読み込みます。

レーン選択画面が表示されます。

３．「生産レーン」を指定する。

（バーコード入力も可）

必要に応じその他情報を入力する。

４．OKボタンを押す。

カンバン入力画面に設定し

た情報が反映されます。

５．その他のレーンに関し

ても、２～４の手順を行う。
