MDOC
-
SOFT50073
28
５．自動段取り機能（オプション）対応
• 基板ID段取り機能
AAA

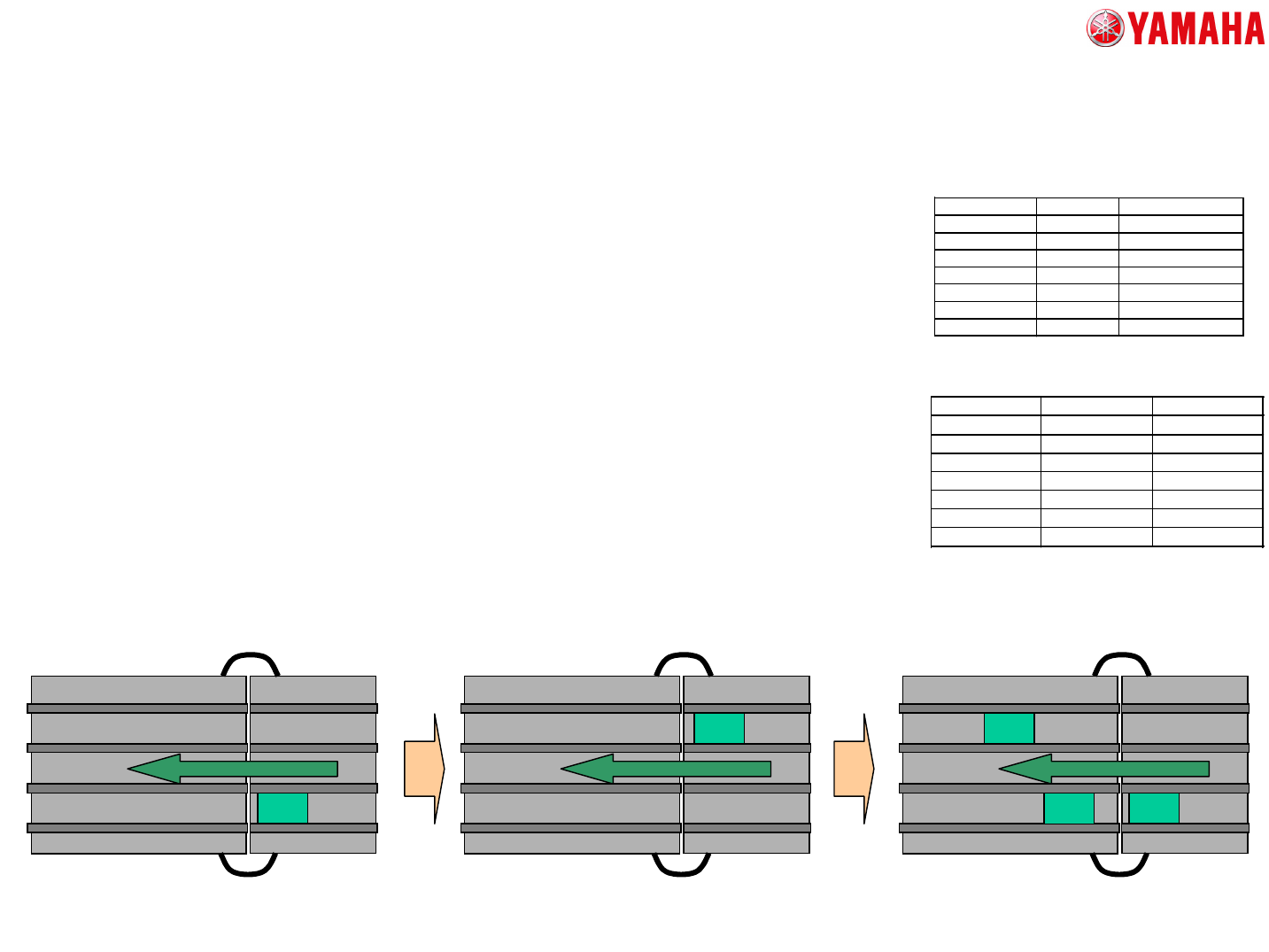

＜例１＞
使用するプログラムリスト・用意されている基板データは右図のとおり
です。
①マシンAのレーン１出口にASSY品番「AAA」の基板が到着する
②マシンBは基板データファイル「DATA_A」に切替を行う
③マシンAのレーン２出口にASSY品番「BBB」の基板が到着する
④マシンBは基板データファイル「CMB_DATA_AB」に切替を行う
ASSY品番「BBB」のプログラム名は「DATA_B」だが、レーン１で「DATA_A」を生産して
いるため、基板データファイル「CMB_DATA_AB」に切り替わる
⑤マシンAのレーン１出口にASSY品番「AAA」の基板が到着すると、切り
替えは行わず、そのままマシンBへ搬出する
基板ID段取りを行
う最上流マシンB
上流マシンA
ASSY品番 面情報 プログラム名
AAA DATA_A
BBB DATA_B
プログラムリスト
選択中の基板データファイル
「無し」
基板ID段取りを行
う最上流マシンB
上流マシンA
BBB
選択中の基板データファイル
「DATA_A」
AAA
基板ID段取りを行
う最上流マシンB
上流マシンA
BBB
AAA
選択中の基板データファイル
「CMB_DATA_AB」
ファイル名 レーン1基板名 レーン2基板名
DATA_A DATA_A
DATA_B DATA_B
CMB_DATA_AB DATA_A DATA_B
用意されている基板データ
MDOC
-
SOFT50073
29
５．自動段取り機能（オプション）対応
• 基板ID段取り機能
AAA

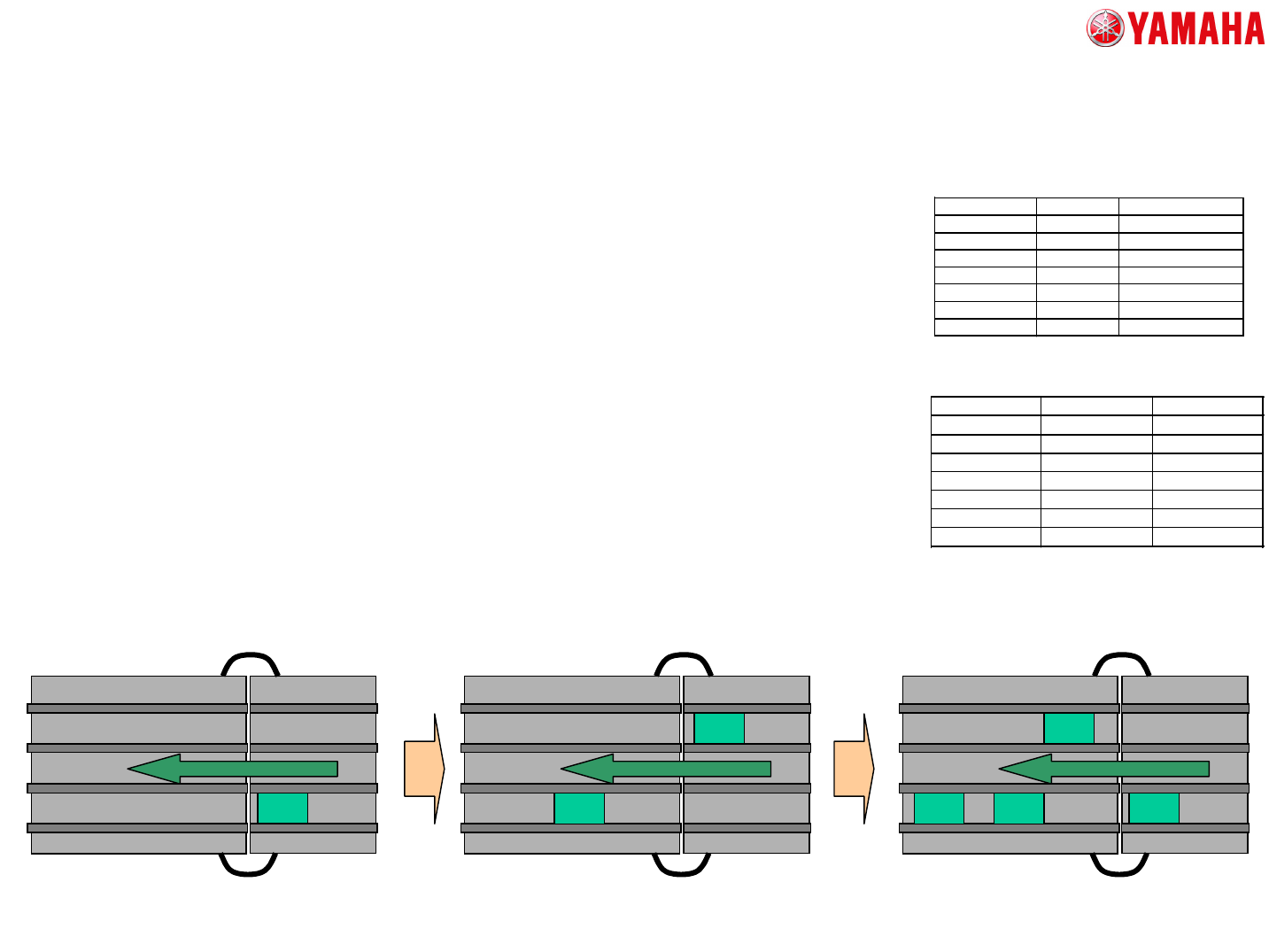

＜例２＞
使用するプログラムリスト・用意されている基板データは右図のとおりで
す。
①マシンAのレーン１出口にASSY品番「AAA」の基板が到着する
②マシンBは基板データファイル「CMB_DATA_AB」に切替を行う
基板データファイル「DATA_A」が存在しないため、レーン１基板名が「DATA_A」の基
板データファイルを検索し、最初に見つかったファイル「CMB_DATA_AB」に切り替える
③マシンBのレーン２出口にASSY品番「BBB」の基板が到着すると、切り替
えは行わず、そのままマシンBへ搬出する
基板ID段取りを行
う最上流マシンB
上流マシンA
ASSY品番 面情報 プログラム名
AAA DATA_A
BBB DATA_B
プログラムリスト
選択中の基板データファイル
「無し」
基板ID段取りを行
う最上流マシンB
上流マシンA
BBB
AAA
選択中の基板データファイル
「CMB_DATA_AB」
AAA
基板ID段取りを行
う最上流マシンB
上流マシンA
BBB
AAA
選択中の基板データファイル
「CMB_DATA_AB」
AAA
ファイル名 レーン1基板名 レーン2基板名
CMB_DATA_AB DATA_A DATA_B
用意されている基板データ
＜補足＞
例１のように、基板データ切替処理を複数回行わせたくない場合は、例
２のように個別基板データ「DATA_A」を削除しておいてください。
MDOC
-
SOFT50073
30
５．自動段取り機能（オプション）対応

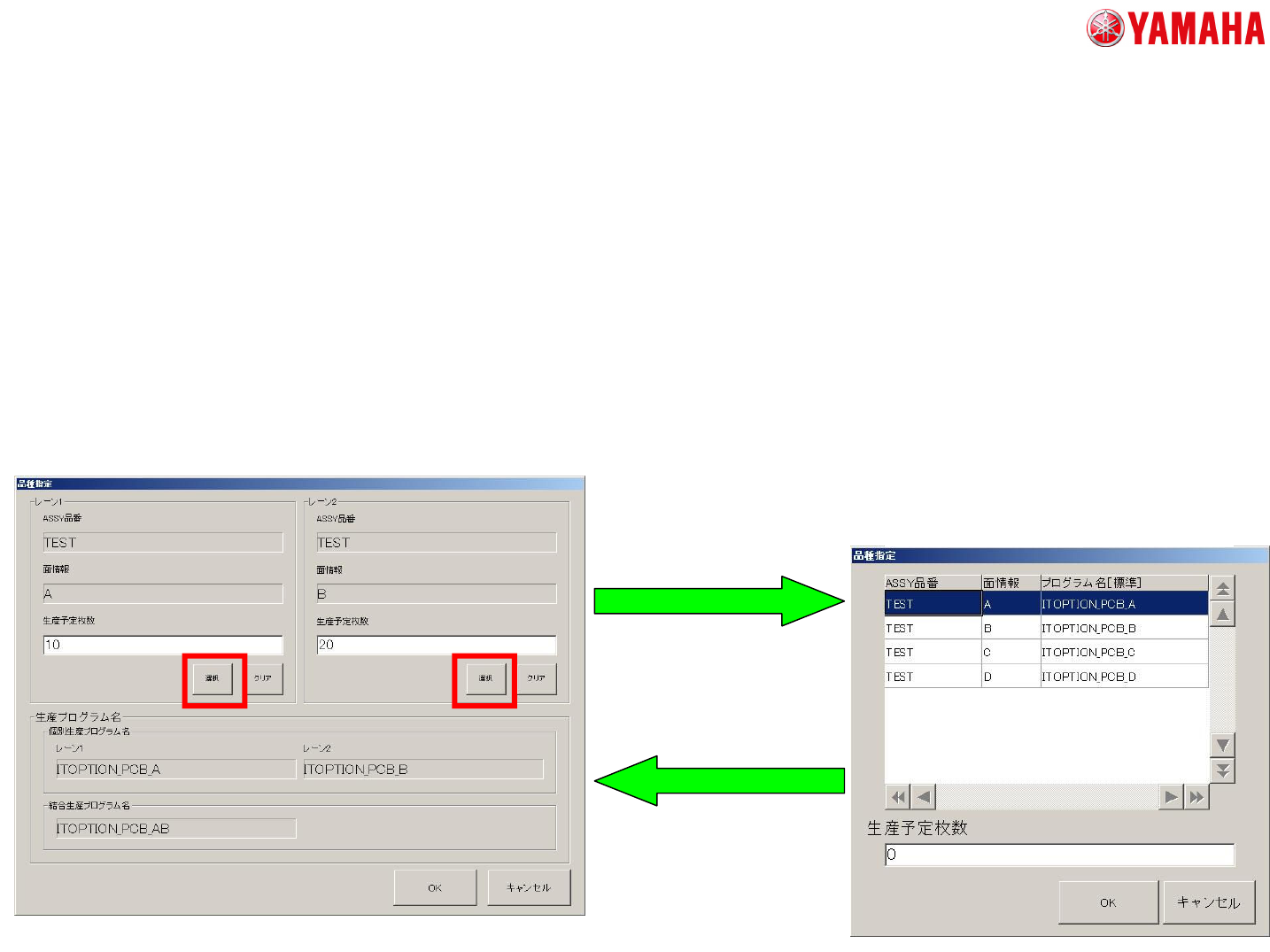

• 品種指定段取り機能
＜運用手順＞
品種指定段取りでは、レーン毎に品種・生産予定枚数を指定します。
以下の手順でレーン毎に生産を行う品種を指定してください。
１．品種指定画面を開く。
２．各レーンの「選択」ボ
タンを押し、個別指定画面
を開く。
３．品種を選択する。
４．OKボタンを押す。
品種指定画面に設定した情
報が反映されます。
５．その他のレーンに関し
ても、２～４の手順を行う。
＜画面説明＞
カンバン選択画面と同様です。
