5 Le travail avec la machine
Manuel d'utilisation ASM ProcessLens 03/2021 77
5 Le travail avec la machine
Pour une description détaillée, prière de vous référer aux documentations suivantes:
●
Formation pour la programmation ProcessLens [n° d'article 00900063-xx]
●
Formation technique ASM ProcessLens [n° d'article 00900064-xx]
●
Formation de base SPC [n° d'article 00900065-xx]
●
Formation avancée SPC [n° d'article 00900066-xx]
●
Instructions de service du logiciel [n° d'article 00900309-xx]
ATTENTION
Personnel qualifié ou formé correctement
► Personne n'est autorisé à démarrer, manipuler ou effectuer un quelconque travail sur
la machine à moins d'avoir la qualification pertinente. Le fait de ne pas utiliser la ma-
chine comme il est prescrit peut provoquer à la fois des dangers pour la vie et l'intégri-
té physique et des dégâts matériels. Vous trouverez d'autres informations à ce sujet à
la section 1.1.5 "Exploitation non conforme aux prescriptions de sécurité" [}10].
► Cette qualification doit être prouvée par des sessions de formation ou des instructions
destinées au personnel. Ces instructions doivent être données par du personnel formé
et autorisé par ASM SMT Solutions Team. Pour une vue d'ensemble des sessions de
formations se référer à la section 1.2 "Qualification et formation du personnel" [}10].
5 Le travail avec la machine
5.1 Contrôles et affichages
78 Manuel d'utilisation ASM ProcessLens 03/2021
5.1 Contrôles et affichages
5.1.1 Aperçu

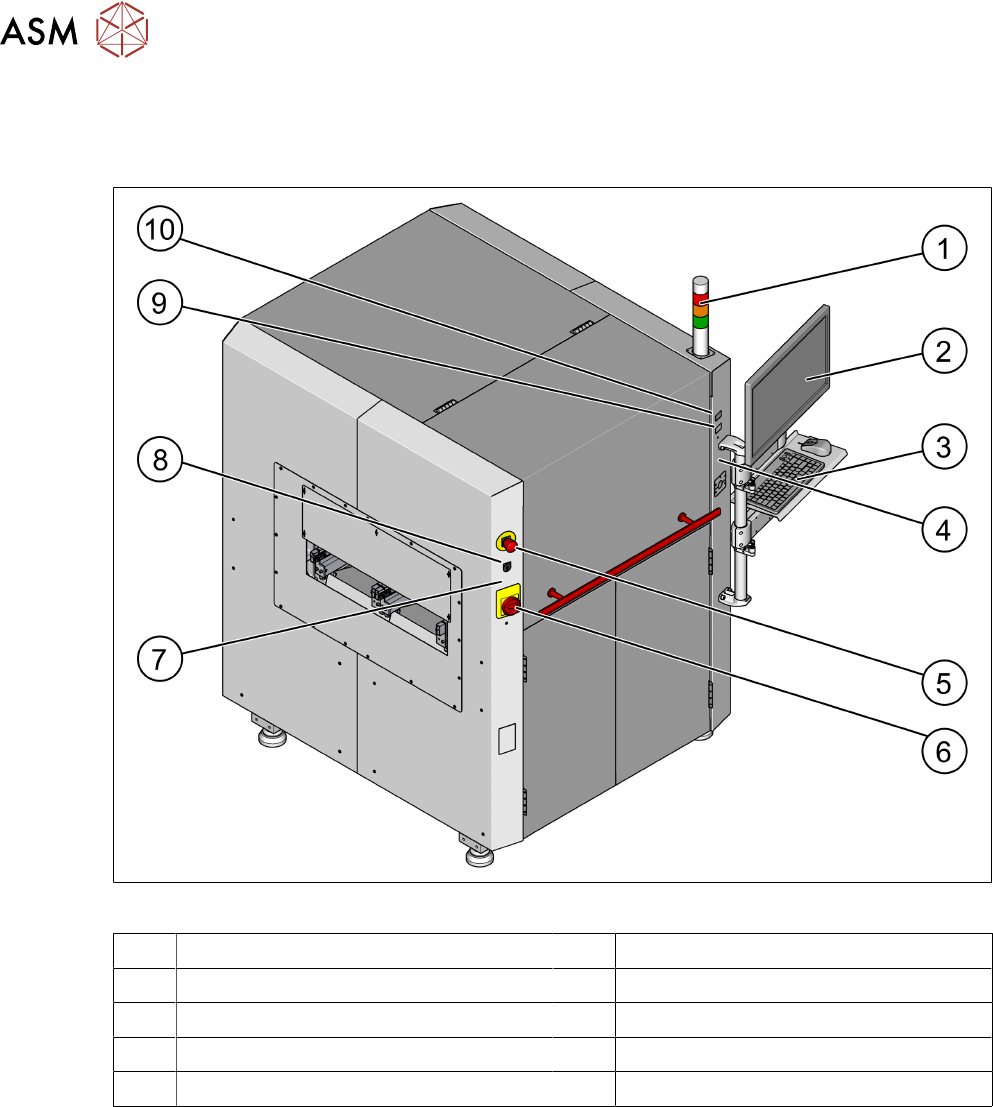

Fig.49: Contrôles et affichages
1 Tour lumineuse avec avertisseur sonore 2 Moniteur LCD
3 Clavier et souris 4 Point de mise à la terre externe
5 Bouton-poussoir coup de poing 6 Commutateur principal
7 Témoin lumineux de mise sous tension 8 Interrupteur à clé
9 Touche de démarrage (verte) 10 Touche d'arrêt (noire)
5.1.2 Description
Tous les contrôles sont à la portée d'une personne ayant une taille de 1,40 m.
Tour lumineuse programmable avec avertisseur sonore
(voir fig. "Contrôles et affichages" [}78])
La tour lumineuse programmable est utilisée pour signaler les statuts de manipulation et les dé-
faillances de la machine. L'avertisseur sonore indique lorsqu'une alerte s'est déclenchée. La sé-
quence de couleurs des tours lumineuses est rouge-orange-vert.
La tour lumineuse programmable permet à l'opérateur d'assigner une combinaison des statuts de
machine suivants:
5 Le travail avec la machine
5.1 Contrôles et affichages
Manuel d'utilisation ASM ProcessLens 03/2021 79
Condition Statuts possibles Fréquence des clignote-
ments
Vert On
Off
Impulsion
Fréquence d'impulsion (ms)
Orange On
Off
Impulsion
Fréquence d'impulsion (ms)
Rouge On
Off
Impulsion
Fréquence d'impulsion (ms)
Avertisseur sonore On
Off
Fréquence d'impulsion (ms)
Moniteur LCD
(voir fig. "Contrôles et affichages" [}78])
Il y a un moniteur LCD plat à l'avant de la machine ASM ProcessLens. Un moniteur LCD avec une
surface sensible au toucher (écran tactile) est disponible en option.
Clavier
(voir fig. "Contrôles et affichages" [}78])
Le clavier et la souris sont placés sous le moniteur.
ATTENTION
Risque de collision des personnels avec le moniteur et le support du clavier
Risque de collision entre le capot frontal et le bras où le moniteur, le clavier et la souris sont
installés.
Interrupteur à clé ON/OFF
(voir fig. "Contrôles et affichages" [}78])
Allumer manuellement l'alimentation de commande et commuter le convoyeur en mode de transit
lorsque le PC est éteint.
► Fermer le programme GUI.
► Éteindre la machine au commutateur principal.
► Attendre 30 secondes, puis allumer la machine au commutateur principal.
► Tourner l'interrupteur à clé vers la gauche et le relâcher pour allumer l'alimentation de com-
mande.
► Tourner l'interrupteur à clé vers la droite.
Le convoyeur est réglé pour passer en mode de fonctionnement.
Commutateur principal en position ON
(voir fig. "Contrôles et affichages" [}78])
Après avoir allumé à l'interrupteur principal, des tensions de 24 VDC et 240 VAC sont présentes.
