- 6 - NOTE( 注記 ) #01....FOR RF08AS (SP) ＲＦ ０８ ＡＳ（ＳＰ） 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-66939 ETF I/F CABLE ASM ＥＴＦ Ｉ／Ｆケーブル 組 1 2 ST-4860821-SN TAPPING SCREW M2.5X8 タッピンねじ 2 3 401-67216 GEAR_SH_08K…
- 5 -

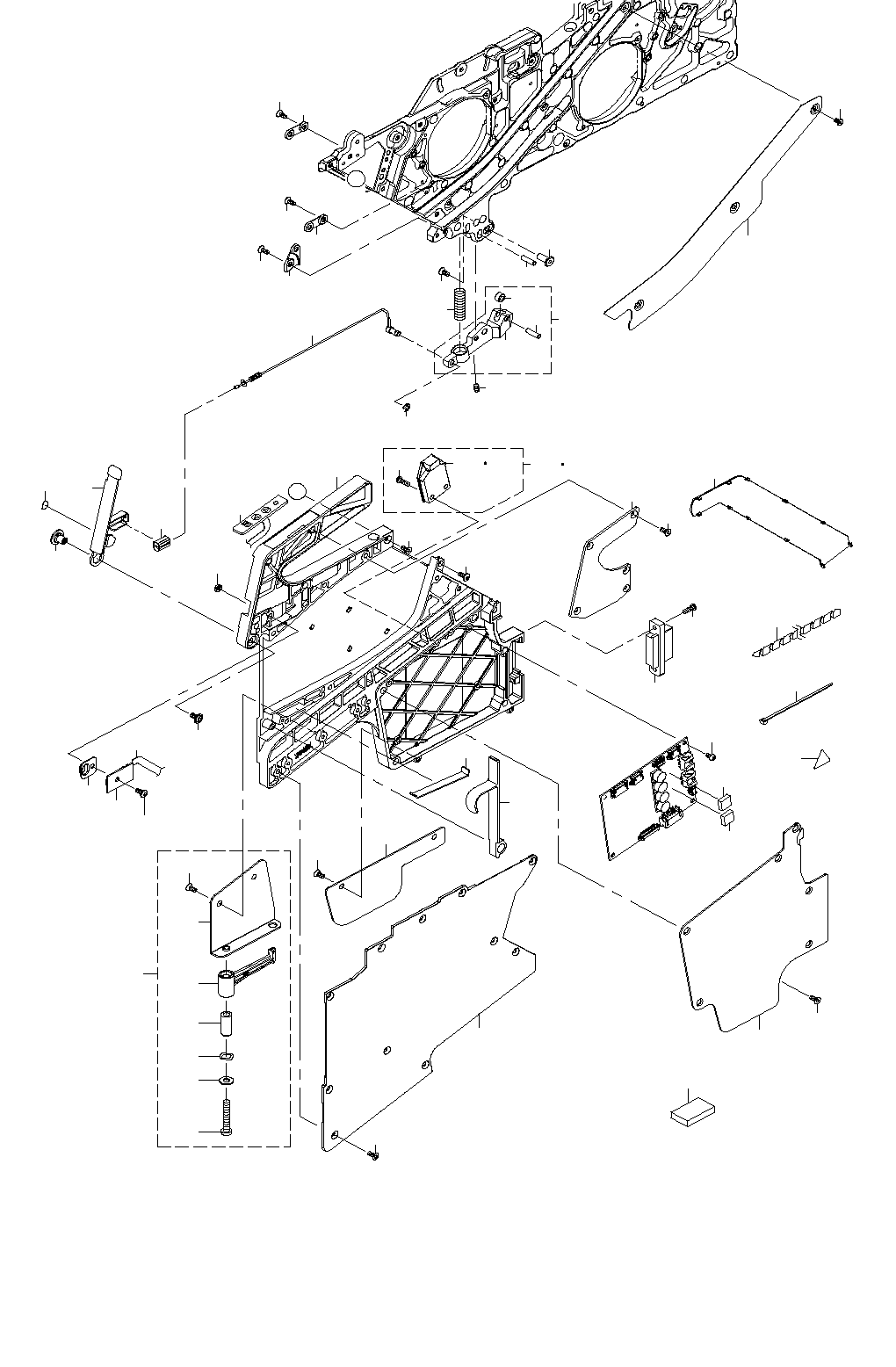

3. RF08AS,RF08AS(SP) (3)
３
４
５
６
７
１１
９
１０
８
２２
２１
２０
１９
２３
１７
１５
１３
１４
２９
２６
２６
２５
２５
２６
２７
２８
４０
Ａ
Ａ
４１
４２
４３
４４
４５
４６
４７
４８
４９
４９
４９
５１
１８
１
２
２４
５６
５７
５８
５９
５４
５５
５３
３２
３１
３３ ３４
３５ ３６
３７
３０
３８
５０
３９
６０
１６
１２
１２
５２
- 6 -
NOTE( 注記 ) #01....FOR RF08AS(SP) ＲＦ ０８ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
1
2 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
2
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
1
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
1
5 401-67218 CLAMP_MAIN_SH
クランプメインＳＨ
1
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
1
7 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
1
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８Ｋ
1
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
12 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮシート
2
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
1
14 402-02970 SFBS-M3_L6_MEC
フランジ付きボタンボルト＿メック
1
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
1
16 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
1
17 402-04901 CLAMP_LEVER_SUB_ASSY_R08
クランプレバーサブ組＿Ｒ０８
1
18 401-98960 PCB_COVER_RF08_ASSY
基板カバー＿ＲＦ０８＿組
1
19 401-78887 ETF REFLECTIVE SENS PCB ASM_C
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
1
20 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
1
21 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
1
22 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
1
23 401-67282 SENSOR_CAP
センサキャップ
1
24 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
6
25 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿Ｂ
2
26 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
6
27 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
1
28 401-67248 CLAMP_WIRE_08K_N
クランプワイヤ０８Ｋ＿Ｎ
1
29 401-67249 CLAMP_WIRE_GUIDE_A
クランプワイヤガイド＿Ａ
1
30 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
1
31 401-67259 FRONT_COVER_08K
フロントカバー＿０８Ｋ
1
32 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
3
33 401-69529 DUMMY_SENSOR_UNIT
ダミーセンサ組
1
34
#01
401-69530 SPLICE_SENSOR_UNIT
スプライスセンサ組
1
35 401-67233 DUMMY_SENSOR
ダミーセンサ
(1)
36
#01
401-66944 SPLICE_SENSOR
スプライスセンサ
(1)
37 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
38 EA-9500B00-00 CABLE BAND
束線バンド
5
39 401-69513 COVER_STEP_SPONGE_08K
カバーステップスポンジ＿０８Ｋ
1
40 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
3
41 401-98996 BINDING_MEC_SCREW_M26X6
バインドメックねじ（Ｍ２．６Ｘ６）
2
42 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
1
43 401-67252 CHAMBER_LID
チャンバー＿ＬＩＤ
1
44 401-67251 LID_PRESSURE_PLATE
ＬＩＤ＿板ばね
1
45 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
1
46 401-67257 HANDLE_R_08K
ハンドル＿Ｒ＿０８Ｋ
1
47 401-67232 REAR_CABLE_COVER
リアケーブルカバー
1
48 401-67253 EXTENSION_PLATE
延長プレート
1
49 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
14
50 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2(16)
高温注意シール２（１６）
1
51 401-67258 HANDLE_L_08K
ハンドル＿Ｌ＿０８Ｋ
1
52 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ＝２．６ Ｌ＝４
4
53 401-71823 REEL_HOOK_ASSY
リールフック組
1
54 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
55 401-71258 REEL_HOOK
リールフック
(1)
56 401-71257 REEL_HOOK_BASE
リールフックベース
(1)
57 401-77469 TAPPING_SCREW_M2.6X6
タッピンねじ＿Ｍ２．６Ｘ６
(2)
58 400-68219 REEL_HOOK_SH
リールフックシャフト
(1)
59 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
60 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押え波座金
(1)
- 7 -
4. RF12AS,RF12AS(SP),RF16AS,RF16AS(SP),RF24AS,RF24AS(SP) (1)
７
６
４
８
２
１８
１９
９
１０
１１
１１
１２
１
１１
１３
１４
１４
１５
１７
１７
１７
１６
２１
２２
２０
２５
２６
２４
２３
Ａ
Ａ
Ｂ
Ｂ
５
３
３３ ３５
３６ ３７
３０ ３２
２７ ２９
