Montageanleitung 3 Einbau und Montage Ausgabe 09/2009 11 Die BE-Kamera wird zusätzlich zu den 4 Schrauben ( M 4 ) am Zwischenverteiler mit einer M 2,5 x 4 mm Schraube befestigt. 3 3 Abb . 3.3.2 B estückk opf demontieren …
3 Einbau und Montage Montageanleitung SIPLACE X-Serie
Ausgabe 09/2009
10
X Falls Sie den Kopfständer [03056231-xx] zur Hand haben, montieren Sie den Bestückkopf auf
diesen.
3.3 BE-Kamera tauschen
3
Abb. 3.3.1 BE-Kamera ausbauen - Befestigung am CPP-Kopf
X Lösen Sie die 4 Befestigungsschrauben (Pos. 1 bis 4) der BE-Kamera.
Montageanleitung 3 Einbau und Montage
Ausgabe 09/2009
11
Die BE-Kamera wird zusätzlich zu den 4 Schrauben ( M 4 ) am Zwischenverteiler mit einer
M 2,5 x 4 mm Schraube befestigt. 3
3

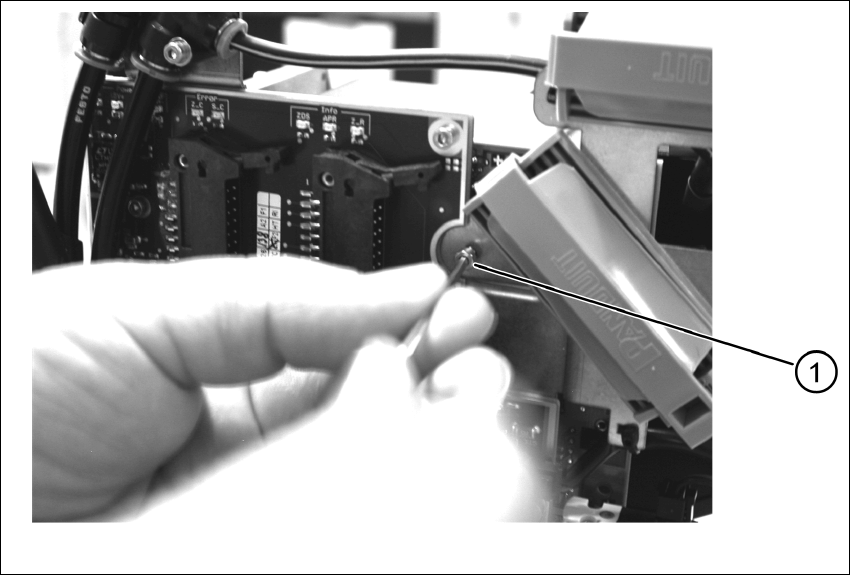

Abb. 3.3.2 Bestückkopf demontieren - Sicherungsschraube
X Lösen Sie die Sicherungsschraube (1).
X Heben Sie die BE-Kamera vorsichtig ab.
3 Einbau und Montage Montageanleitung SIPLACE X-Serie
Ausgabe 09/2009
12
Abb. 3.3.3 BE-Kamera ausgebaut - Übersicht
X Achten Sie darauf, dass alle Anschlagflächen am CPP-Kopf und am Kamerasockel (3) sauber
sind.
X Setzen Sie die neue Kamera vorsichtig mit den beiden Pass-Stiften (1) in die Bohrungen am
CPP-Kopf auf, bis der Kamerasockel (3) plan auf den Anschlagflächen des CPP-Kopfes
aufliegt.
X Befestigen Sie die Kamera mit den vier Befestigungsschrauben.
X Befestigen Sie die Kamera mit der zusätzlichen Sicherungsschraube.
X Montieren Sie den Bestückkopf.
