Flexa概论&安装&产线建立.pdf - 第7页
1-3-7,生产线 该视图模式显示 对传输和生产线监 控方面的工 厂、 生产线以及机器 的 设置。 当 该视图模式处于启动态时可 以创建、 编辑及 删除工厂、 生产 线和机器 1-4,JOB 编制器 在 Director 窗口 ，双击任何一个已 存在的 Jo b 或在【工具】- 【Job 编制器】 下新建一个 Job， 都可以进入 Job Builder 窗口。 Job B u ilder 用于创建、 编辑任务和生产 程序。 并…

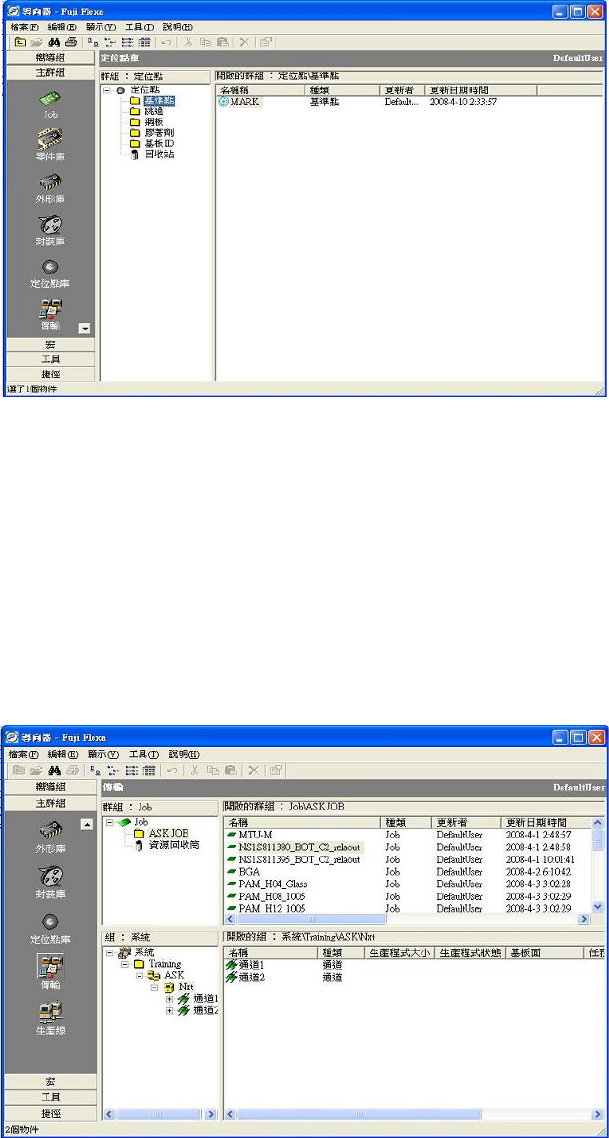

1-3-5,定位点库
该视图模式显示保存定位点资料目录内的各种定位点。每一种定位点
资料都有一目录。在该视图模式处于启动态时，可编辑、移动、增加
及删除定位点资料。
1-3-6,传输
该视图模式在上层窗格中显示保存在局部和全局目录中的任务。在下
层窗格中显示生产线以及被选择机器的生产程序。在该视图处于启动
态时，可察看工厂中某一机器的生产程序，并经拖放操作下达任务。
仅当激活该视图时才能删除有关某机器的生产程序。

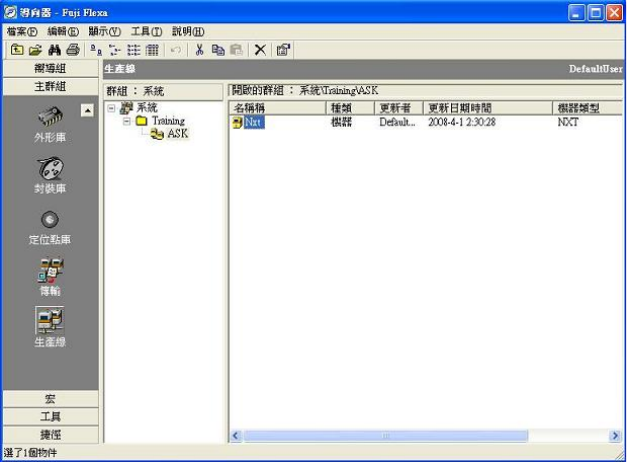

1-3-7,生产线
该视图模式显示对传输和生产线监控方面的工厂、生产线以及机器的
设置。当该视图模式处于启动态时可以创建、编辑及删除工厂、生产
线和机器

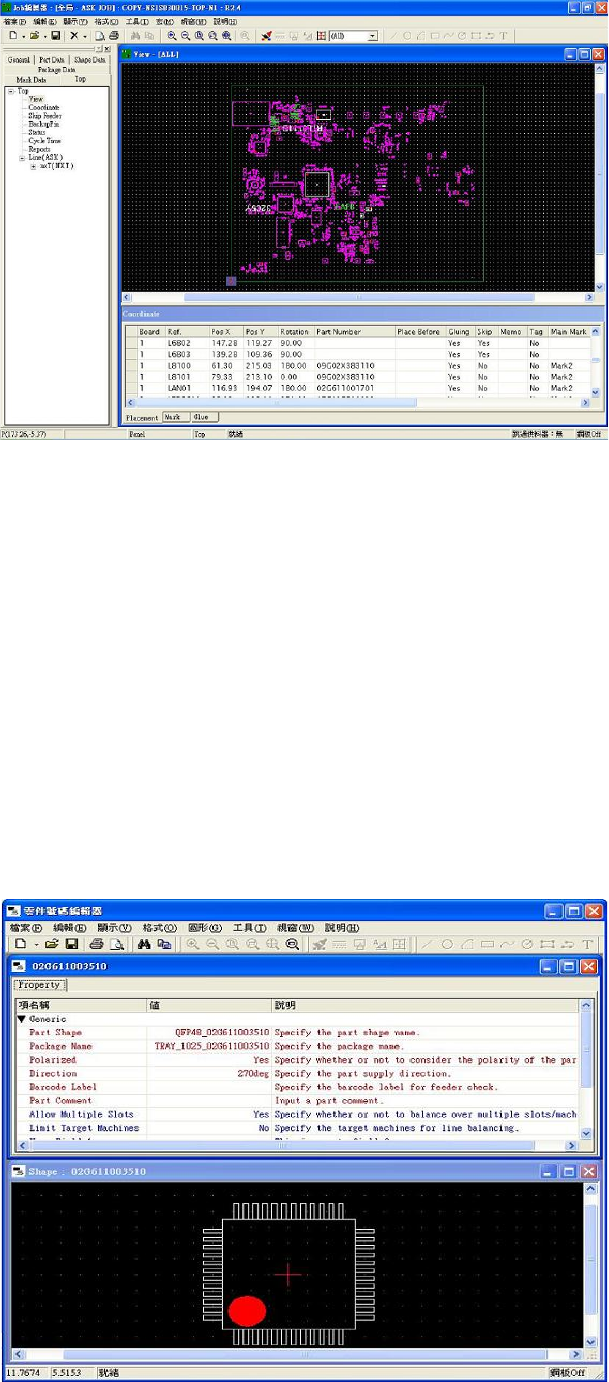

1-4,JOB 编制器
在 Director 窗口，双击任何一个已存在的 Job 或在【工具】-【Job
编制器】下新建一个 Job，都可以进入 Job Builder 窗口。Job Builder
用于创建、编辑任务和生产程序。并可以通过不同的方法创建一个任
务：使用手工创建，通过导入 CAD 资料的方法，或使用任务向导创建
一个任务。
1-5,零件数据(Part Data)
在 Director 窗口，依次选择【工具】【零件号码编辑器】或直接
双击任何一项 Part number 资料，就可以进入 Part edit 窗口。零件
资料由零件编辑器（Part Editor）创建和编辑。当零件资料使用相
关模式时，零件资料将由零件号码编辑器，外形编辑器和封装编辑器
来创建和编辑。此外，零件模板是由模板编辑器来创建和编辑的。零
件数据也可以通过导入数据或者使用新零件向导来手工创建。
