Flexa概论&安装&产线建立.pdf - 第8页
1-5,零件数据( Part Data) 在 Director 窗口， 依次选择【工具 】 【零件号码 编辑器】或直接 双击任何一项 Part number 资料，就可以进入 Part edit 窗口。零件 资料由 零件编辑器（Part Editor） 创建和编辑。当零件资 料使用相 关模式时， 零件资料将由零 件号码编辑器， 外形编辑器 和封装编辑器 来创建和编辑。 此外， 零件模板是由模板编辑器来创 建和编辑的。 零 件数据…
1-3-7,生产线
该视图模式显示对传输和生产线监控方面的工厂、生产线以及机器的
设置。当该视图模式处于启动态时可以创建、编辑及删除工厂、生产
线和机器
1-4,JOB 编制器
在 Director 窗口，双击任何一个已存在的 Job 或在【工具】-【Job
编制器】下新建一个 Job，都可以进入 Job Builder 窗口。Job Builder
用于创建、编辑任务和生产程序。并可以通过不同的方法创建一个任
务：使用手工创建，通过导入 CAD 资料的方法，或使用任务向导创建
一个任务。
1-5,零件数据(Part Data)
在 Director 窗口，依次选择【工具】【零件号码编辑器】或直接
双击任何一项 Part number 资料，就可以进入 Part edit 窗口。零件
资料由零件编辑器（Part Editor）创建和编辑。当零件资料使用相
关模式时，零件资料将由零件号码编辑器，外形编辑器和封装编辑器
来创建和编辑。此外，零件模板是由模板编辑器来创建和编辑的。零
件数据也可以通过导入数据或者使用新零件向导来手工创建。

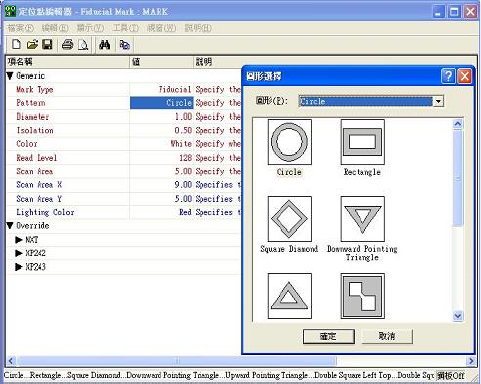

1-6,Mark Editor
在 Director 窗口，依次选择【工具】【定位点编辑器】或直接双
击任何一项定位点资料，就可以进入 Mark Editor 窗口。Mark Editor
用来创建和编辑定位点资料，有五个不同的档案夹用于存放定位点资
料，每一档案夹针对一种定位点。每种定位点有不同的功能，对于每
一种定位点还可以具有几种类别。
五种定位点的说明、功能以及可能的类别描述如下：
1-6-1 基准定位点（Fiducial Marks）：
基准定位点是高精度置件所必需的，在所有任务中都可见这种定位
点。基准定位点是基板上的一个定位点，机器使用它来补偿电路位置
的微小偏差。基准定位点有三类：
Panel（基板）： 用于整个基板相对机器的校准。
Board（子板）： 用于在基板内校准子板。
Part（零件）： 用于校准单个零件（通常是需要精细固定的零件）。
在一个任务内未必同时包含三类基准定位点，但是为了补偿基板在机
器的定位误差以及由于制造过程在不同基板间的差异，至少应该包含
