1-5,零件数据(Part Data)
在 Director 窗口，依次选择【工具】【零件号码编辑器】或直接
双击任何一项 Part number 资料，就可以进入 Part edit 窗口。零件
资料由零件编辑器（Part Editor）创建和编辑。当零件资料使用相
关模式时，零件资料将由零件号码编辑器，外形编辑器和封装编辑器
来创建和编辑。此外，零件模板是由模板编辑器来创建和编辑的。零
件数据也可以通过导入数据或者使用新零件向导来手工创建。
1-6,Mark Editor
在 Director 窗口，依次选择【工具】【定位点编辑器】或直接双
击任何一项定位点资料，就可以进入 Mark Editor 窗口。Mark Editor
用来创建和编辑定位点资料，有五个不同的档案夹用于存放定位点资
料，每一档案夹针对一种定位点。每种定位点有不同的功能，对于每
一种定位点还可以具有几种类别。
五种定位点的说明、功能以及可能的类别描述如下：
1-6-1 基准定位点（Fiducial Marks）：
基准定位点是高精度置件所必需的，在所有任务中都可见这种定位
点。基准定位点是基板上的一个定位点，机器使用它来补偿电路位置
的微小偏差。基准定位点有三类：
Panel（基板）： 用于整个基板相对机器的校准。
Board（子板）： 用于在基板内校准子板。
Part（零件）： 用于校准单个零件（通常是需要精细固定的零件）。
在一个任务内未必同时包含三类基准定位点，但是为了补偿基板在机
器的定位误差以及由于制造过程在不同基板间的差异，至少应该包含
有基板或子板的基准定位点。

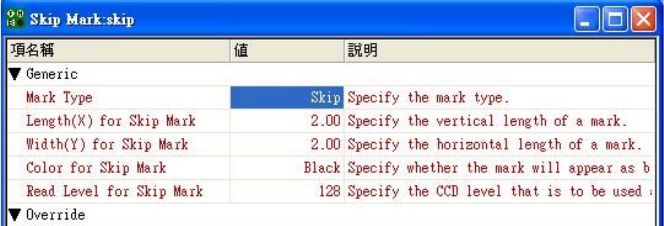

1-6-2 跳过定位点（Skip Marks）：
在基板上安放零件时，有时拼版中的某一子板是已损坏或不可用的。
在这种情况下，需要跳过拼版上的某块子板。在待跳过的子板上放置
跳过定位点，当机器在基板上发现该定位点后就跳过那块子板（即不
在那块子板上置件）。对于那些在指定位置无跳过定位点的子板则置
件。跳过定位点有两类：
基板(Panel)：这类跳过定位点作为主跳过定位点。尽管某块子板是
否被跳过取决于跳过定位点是否存在，但在实际生产环境中这个情形
是不常见的。由于在生产中跳过某块子板的情形很少见，利用主跳过
定位点可减少拼版上每块子板的跳过定位点检测所需的时间。主跳过
定位点被定义为基板上的一个跳过定位点，如指定了主跳过定位点并
被机器检测到，该机器将对拼版上的每一块子板检测跳过定位点并跳
过有定位点的子板。如未检测到主跳过定位点，则机器不检测每块板
的跳过定位点而直接置件，从而消除了检测跳过定位点所耗费的时
间。
子板(Board)：如果机器在指定位置检测到跳过定位点，将跳过有跳
过定位点的子板。
