3-13
3
2.2.2 FNC 노즐 ASSY 의 분해청소
1
FNC 노즐 ASSY 를 분해합니다 .
십자 드라이버（No.0 또는 No.00）를 사용해서 ,
노즐의 고정 나사를 분리하고 , FNC 노즐 ASSY
에서 노즐 및 스프링을 분해하여 주십시오 .
57316 - L1- 0 0
c
주의
드라이버 비트의 크기가 제조사 별로 다소 차이가 있을 수 있
으므로 , 나사의 사이즈에 맞는 드라이버를 사용하여 주십시
오 . 노즐 안에는 스프링이 들어 있습니다 . 분실하지 않도록
주의해 주십시오 .
2
부품을 알코올에 담궈서 세정합니다 .
1. IPA 또는 무수 에탄올이 들어 있는 용기에
노즐 , 스프링 , 노즐 브래킷 , 노즐블록 , 베벨
기어 , 샤프트를 넣습니다 .
2. 그대로 5 분정도 담궈서 세정합니다 .
n
요점
알코올에 담궈 놓는 동안 , 다음의 Step3 의 작업을 실행합니
다.
c
주의
노즐에 부착되어 있는 O 링은 알코올에 담그지 마십시오 .
O 링이 늘어나서 사용할 수 없게 됩니다 .
3
FNC 노즐 ASSY 의 장착용 샤프트 홀을
청소합니다 .
Step2 에서 세정하는 동안 , 인덱스 홀더의 FNC
노즐 ASSY 장착용 샤프트 홀을 다음과 같이 청소
합니다 .
1. 알코올을 적신 면봉으로 샤프트 홀을 청소하
고 , 에어 블로우 툴（옵션）로 블로우 합니다 .
57317-L1-10
2. 인데스 홀더의 큰 베벨기어를 알코올에 적신
칫솔 등으로 청소하고 , 에어 블로우 툴 ( 옵션 )
로 블로우 합니다 .
57318-L1-10
c
주의
면봉은 , 먼지 등이 나지 않는 것을 사용하여 주십시오 .

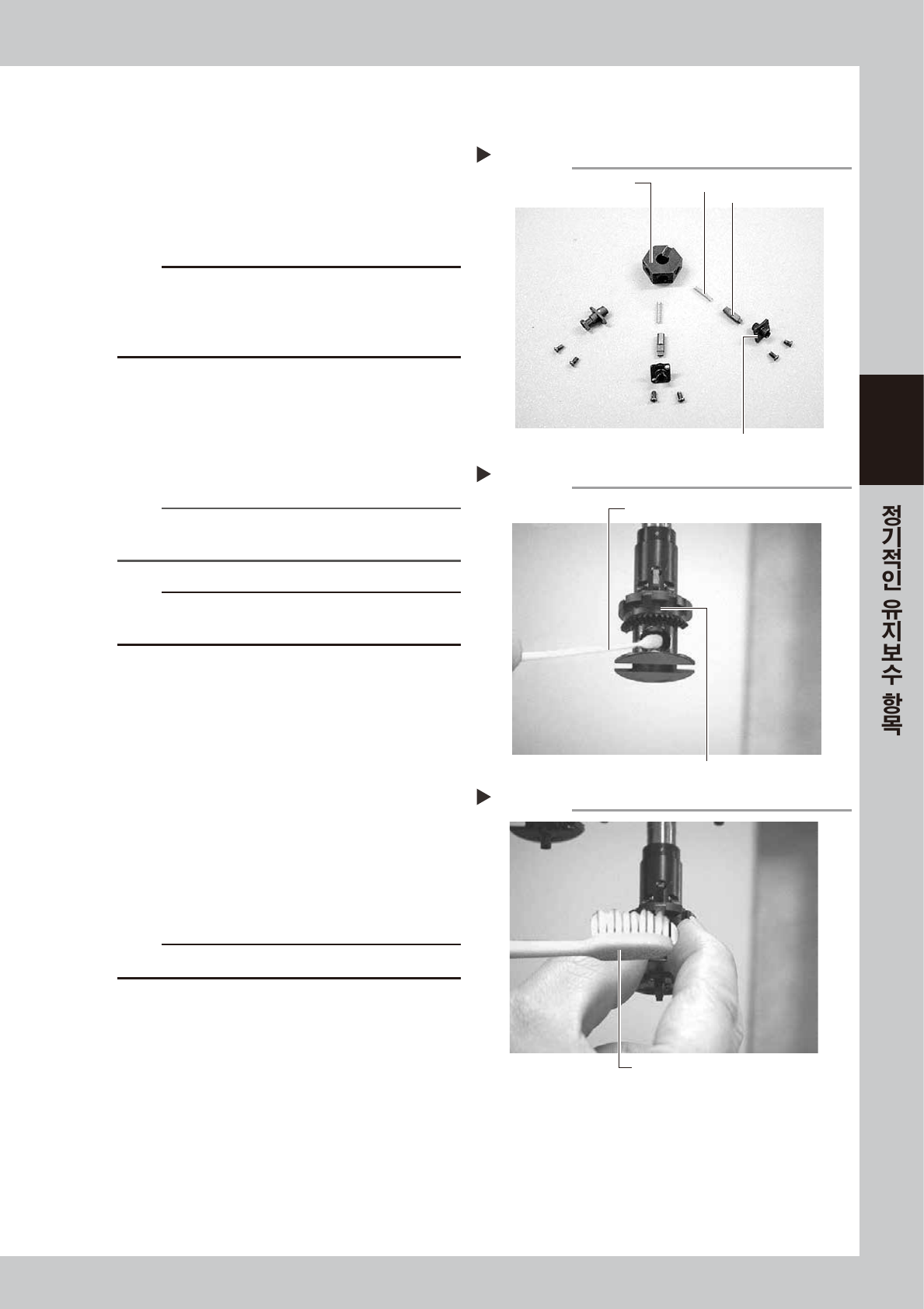

Step 1
FNC 노즐 ASSY분해
노즐 브래킷
노즐블록 스프링
노즐 선단부
타입73F(303)
타입72F(302)
타입71F(301)
Step 3-1
인덱스 홀더 청소 1
인덱스 홀더
알코올을 적신 면봉으로 청소
Step 3-2
인덱스 홀더 청소 2
알코올을 적신 치솔로 큰 베벨기어를 청소
3-14
3
4
스플라인 샤프트 안을 에어 블로우 합니다.
[ 장치 ]-「헤드」화면에서 각 헤드의 [ 블로우 ]
버튼을 누르고 , 스플라인 샤프트 내부를 에어
블로우 해 주십시오 .
58303-L1-00
5
알코올 용기에서 부품을 꺼내어 , 청소합니
다.
1. 노즐 블록은 , 클리닝 와이어 등으로 홀 안쪽을
깨끗이 합니다 .
57320-L1-00
2. 베벨기어는 , 와이퍼 , 치솔 , 면봉 등으로
기어부와 홀 부분 , 표면을 깨끗이 합니다 .
57321-L1-00
3. 베벨기어의 샤프트는 , 클리닝 와이어나 헝겊
등으로 중앙 부분의 홀과 표면을 깨끗이 합니
다.
57322-L1- 0 0
4. 다른 부품은 와이퍼 등으로 깨끗이 합니다 .
6
청소한 부품을 에어 블로우 합니다 .
에어 블로우 툴（옵션）을 사용해서 , 청소한 부품
을 충분히 에어 블로우 해 주십시오 .
7
노즐의 세정 상태를 확인합니다 .
세정한 노즐 선단부에 막힘 , 흠집 , 이물질의 부착
여부를 확인해 주십시오 .
ᆞ 선단부의 막힘이 해결되지 않을 때에는 , 다시
세정하거나 , 노즐 청소용 와이어를 사용해서 ,
청소하여 주십시오 .
ᆞ 노즐에 흠집이 있거나 , 이물질이 제거 되지
않을 경우는 노즐을 교환해 주십시오 .
8
FNC 노즐을 조립합니다 .
노즐을 원상태로 조립합니다 .
c
주의
스프링을 넣는 것을 잊지 말아 주십시오 .

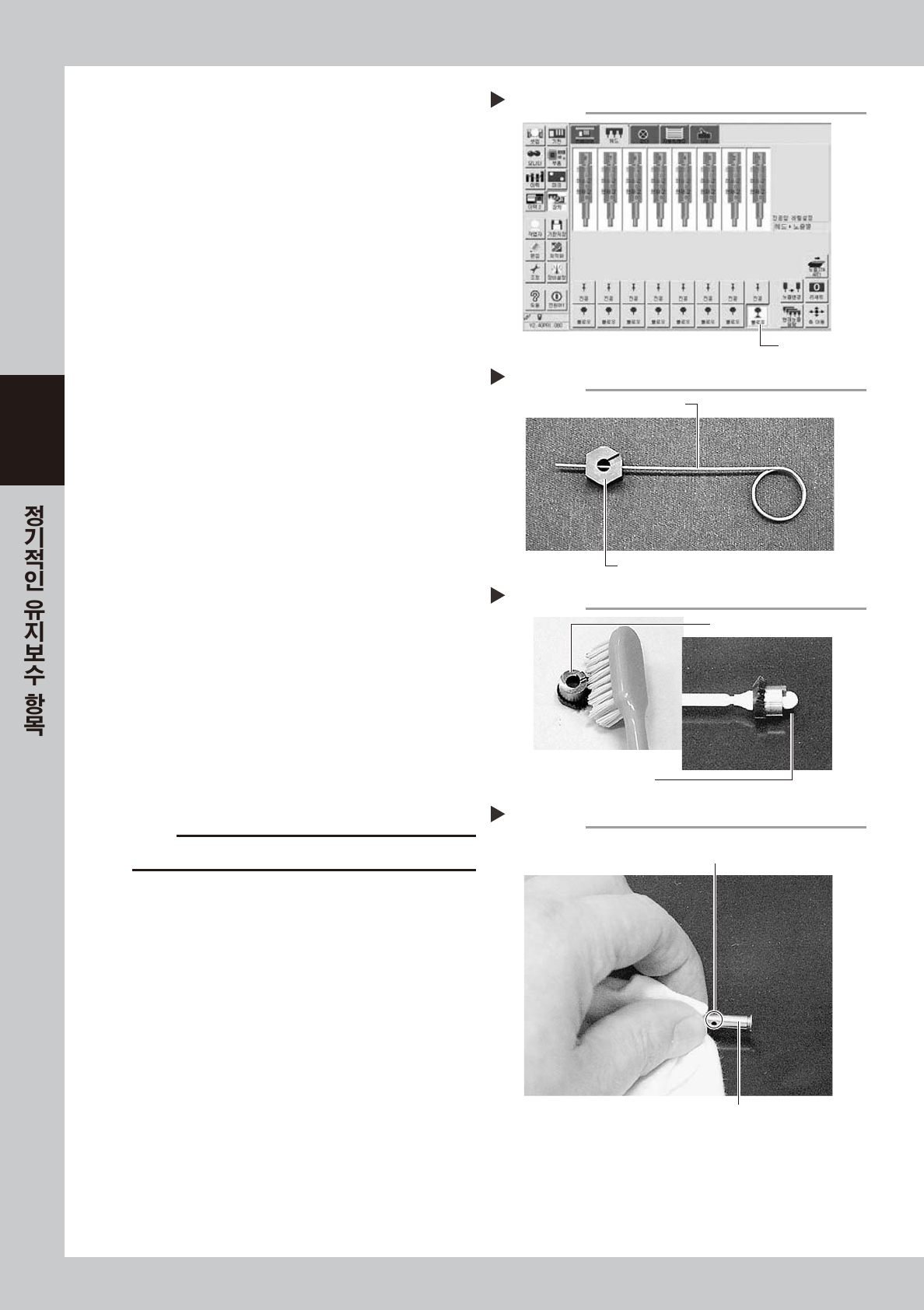

Step 4
[불로우]버튼으로 에어 블로우 한다
[블로우] 버튼
Step 5-1
노즐 블록 청소
노즐 블록
클리닝 와이어
Step 5-2
베벨기어 청소
베벨기어
베벨기어 홀을 면봉으로
깨끗이 청소
Step 5-3
베벨기어 샤프트의 청소
베벨기어 샤프트
샤프트 중앙의 홀도 클리닝
와이어 등으로 깨끗하게 청소한다
3-15
3
9
노즐 스프링을 청소합니다 .
스프링에 IPA( 이소프로필 알코올 ) 또는 에탄올을
도포하고 , 수차례 탄성동작을 반복해서 청소해
주십시오 . 청소 후에는 충분히 에어 블로우해서
남아 있는 IPA 또는 에탄올을 제거해 주십시오 .
0
스프링부에 급유합니다 .
스프링에 정밀 드라이버 등으로 소량 ( 스며들 정
도 ) 의 터빈유를 도포해 주십시오 .
57323-L1- 00
q
탄성 동작을 확인합니다 .
수차례 탄성동작을 반복해서 , 터빈유를 스면들게
합니다 . 먼지가 나지 않는 헝겊 등을 사용해서
노즐 주위의 잔여 유분을 닦아냅니다 .
57324-L1-00
w
잔여 유분을 제거합니다 .
노즐 선단에서 약 5 초 , 노즐 장착부에서 약 5 초
정도 에어 블로우 툴로 에어블로우 합니다 .
이 작업을 3 회정도 반복해서 노즐내에 남아 있는
여분의 터빈유를 제거해 주십시오 .
n
요점
스프링에는 얇은 막의 유분이 생길 정도면 충분합니다.
e
유분의 제거상태를 확인합니다 .
임의로 시판용 기름종이 등을 사용해서 노즐내의
잔여 유분의 상태를 확인하여 주십시오 .
n
요점
일반적으로 , Step12 의 작업을 하면 유분은 제거됩니다만,
남아 있을 경우는 다시 한번 더 에어블로우 해 주십시오 .
57325-L1- 00
Step 10
노즐
정밀 드라이버로 터빈유를 소량도포
스프링부의 급유
Step 11
탄성 동작의 확인
노즐 선단부
Step 13
잔여 유분의 확인
처음에, 노즐선단에서 5초간
블로우하면 유분이 나옵니다.
선단과 장착부에서 각각
5초간 블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
완료입니다.
기름종이
