FEEDERW121/2 フィーダ W12 1/2 AA84152 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 80 N4018A 1 SCREW,HEXSOCKETSET ネジ 六角穴 止め M03X0 03ｸﾎﾞﾐ ｻｷ FE 81 PX01811 …

100%1 / 141
FEEDERW121/2
フィーダW121/2
AA84152
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PB32471 1 PLATE,REFERENCE プレート基準 FE
41 PM40591 2 SPACER スペーサ CO
42 PM13241 2 BOLT ボルト FE
43 PB22254 1 GUIDE,TAPE ガイドテープ FE
45 PM04375 3 PIN ピン FE
46 PH00551 1 BKT ＢＫＴ PL
47 PH00545 1 BKT,CLAMP ＢＫＴクランプ PL
48 PZ27762 2 BOLT ボルト OT
49 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
50 PZ02393 1 SW,MICRO ＳＷマイクロ OT
51 PZ39021 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン FE
52 N10812 1 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
53 AA1BE05 1 CLAMPER クランパ OT
54 PZ02321 1 SPRING スプリング FE
57 PM87493 1 PIN ピン FE
58 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
59 PM03544 1 PIN ピン FE
60 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
61 AA93204 1 GUIDE ガイド OT
62 K5357G 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X004 FE
63 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
64 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
65 PJ02961 1 BKT ＢＫＴ PL
66 K5358N 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X018 FE
67 N10795 4 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
68 PJ02971 1 SPACER スペーサ PL
69 T4107K 1 DIGITALSW デジタルＳＷ A7BS-254-79-1 OT
70 PX08750 2 SEAL シール PL
70.1 S2031B 1 SEAL シール ﾀｯｸﾀｲﾄﾙﾀ-70-41NBﾟ8ｱｵ OT
71 XK04820 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
72 XH00191 1 HARNESS ハーネス OT
73 PB01842 1 PLATE プレート FE
74 XS01921 1 SEAL シール OT
75 PB36743 1 LEVER レバー FE
76 PM02WC3 1 PIN ピン FE
77 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
78 PM66294 1 BLOCK ブロック FE
79 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
46
PTS-FIFEEDER-06JE
FEEDERW121/2
フィーダW121/2
AA84152
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
80 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
81 PX01811 1 SEAL,BARCODE シールバーコード OT
82 RZ00490 1 TAPE テープ OT
83 RZ00500 1 TAPE テープ OT
84 PJ07323 1 PLATE
プ
レート PL
47
PTS-FIFEEDER-06JE

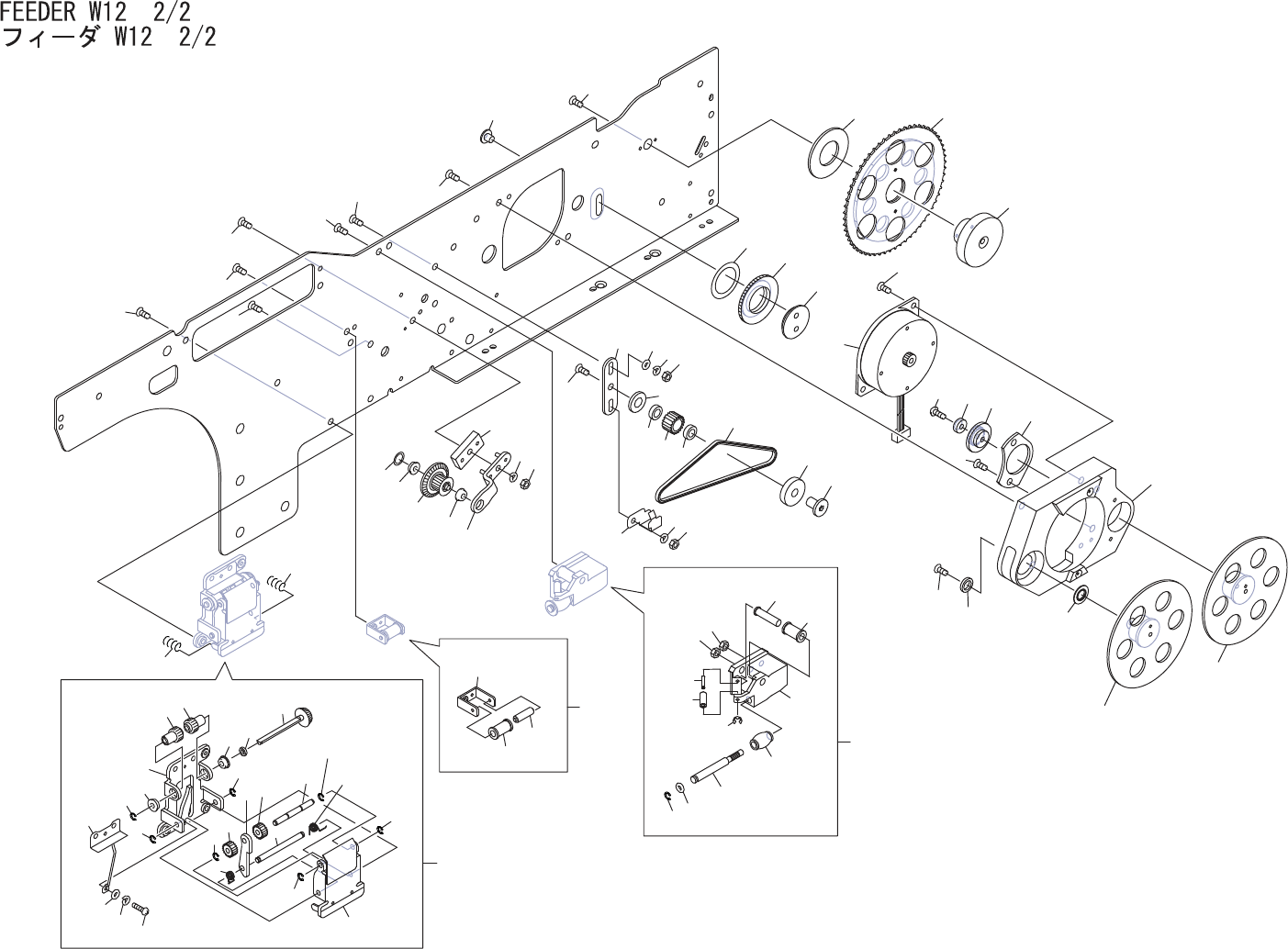

2
10
48
48.1
25
43
45.1
32
31
31.1
33
34
35
38
41
37
40
40
38.1
39
36
6
1
3
4
13
19
21
22
23
15
9
14
16
17
18
42.1
71
72
66
68
69
70
73
74
75
75
67
42.2
42.3
47
52
52
63
61
62
62
54
59
59
58
61
46
42
65
55
56
57
49
51
54
47.2
47.3
47.4
47.1
60
64
11
12
8
7
5
33
34
50
64
24
24.1
26
27
28
30
28
29
76
53
53
AA84152
48
PTS-FIFEEDER-06JE
