FEEDERW162/2 フィーダ W16 2/2 AA84251 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 71 PJ04243 1 BKT,ROLLER ＢＫＴ ロー ラ OT 72 PJ03533 1 ROLLER ローラ PL 73 PM41952 …

100%1 / 141
FEEDERW162/2
フィーダW162/2
AA84251
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PJ00183 2 SPACER スペーサ PL
39 H45732 1 BELT,TIMING ベルトタイミング 204-2GT-6 OT
40 H44516 1 BEARING,MINIATURE ベアリングミニチュア L-850ZZ OT
41 PM60181 1 PULLEY,TIMING プーリタイミング CO
42 AA99004 1 ROLLER ローラ OT
42.1 PB19754 1 BKT ＢＫＴ FE
42.2 PJ01003 1 ROLLER ローラ PL
42.3 PM34251 1 PIN ピン FE
43 K5357G 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X004 FE
45.1 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
46 AA3KE09 1 GEAR ギヤ OT
47 PB54624 1 BKT ＢＫＴ FE
47.1 PB32973 1 PLATE プレート FE
47.2 K5175N 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X003ｽﾃﾝﾚｽ FE
47.3 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
47.4 W1039A 2 WASHER,FLAT ワッシャ平 2M/M FE
48 K5357M 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
49 AA3HK04 1 GEAR ギヤ OT
50 PM047D1 1 SPACER スペーサ FE
51 S1020A 1 CIR-CLIP サークリップ ST-EW-2 FE
52 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
53 PM91102 2 GEAR ギヤ OT
54 S1020A 2 CIR-CLIP サークリップ ST-EW-2 FE
55 AA3KD08 1 GEAR ギヤ OT
56 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
57 PM12511 1 PIN ピン FE
58 AA33C02 1 LEVER レバー OT
59 S1020A 2 CIR-CLIP サークリップ ST-EW-2 FE
60 PM86993 1 PIN ピン FE
61 S1020A 2 CIR-CLIP サークリップ ST-EW-2 FE
62 PJ08591 2 GEAR ギヤ PL
63 PB54611 1 SCRAPER スクレーパ FE
64 PZ24331 2 SPRING スプリング FE
66 H5278A 4 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
67 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
68 N10812 4 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
69 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
70 AA0CB05 1 BKT,ROLLER ＢＫＴローラ OT
62
PTS-FIFEEDER-06JE
FEEDERW162/2
フィーダW162/2
AA84251
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
71 PJ04243 1 BKT,ROLLER ＢＫＴローラ OT
72 PJ03533 1 ROLLER ローラ PL
73 PM41952 1 PIN ピン FE
74 S1021A 1 CIR-CLIP サークリップ ST-EW-3 FE
75 W1040S 1 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
76 PM42021 1 PIN ピン FE
77 PJ01003 1 ROLLER ローラ PL
78 PJ01015 1 ROLLER ローラ PL
79 PM44553 1 PIN ピン FE
80 N10812 2 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
81 S1019T 1 CIR-CLIP サークリッ
プ
ST-EW-1.2 OT
63
PTS-FIFEEDER-06JE
2
4
6
6
7
13
10
11
12
12
8
4
5
5
9
13
1
3
14
15
16
17
14
15
16
17

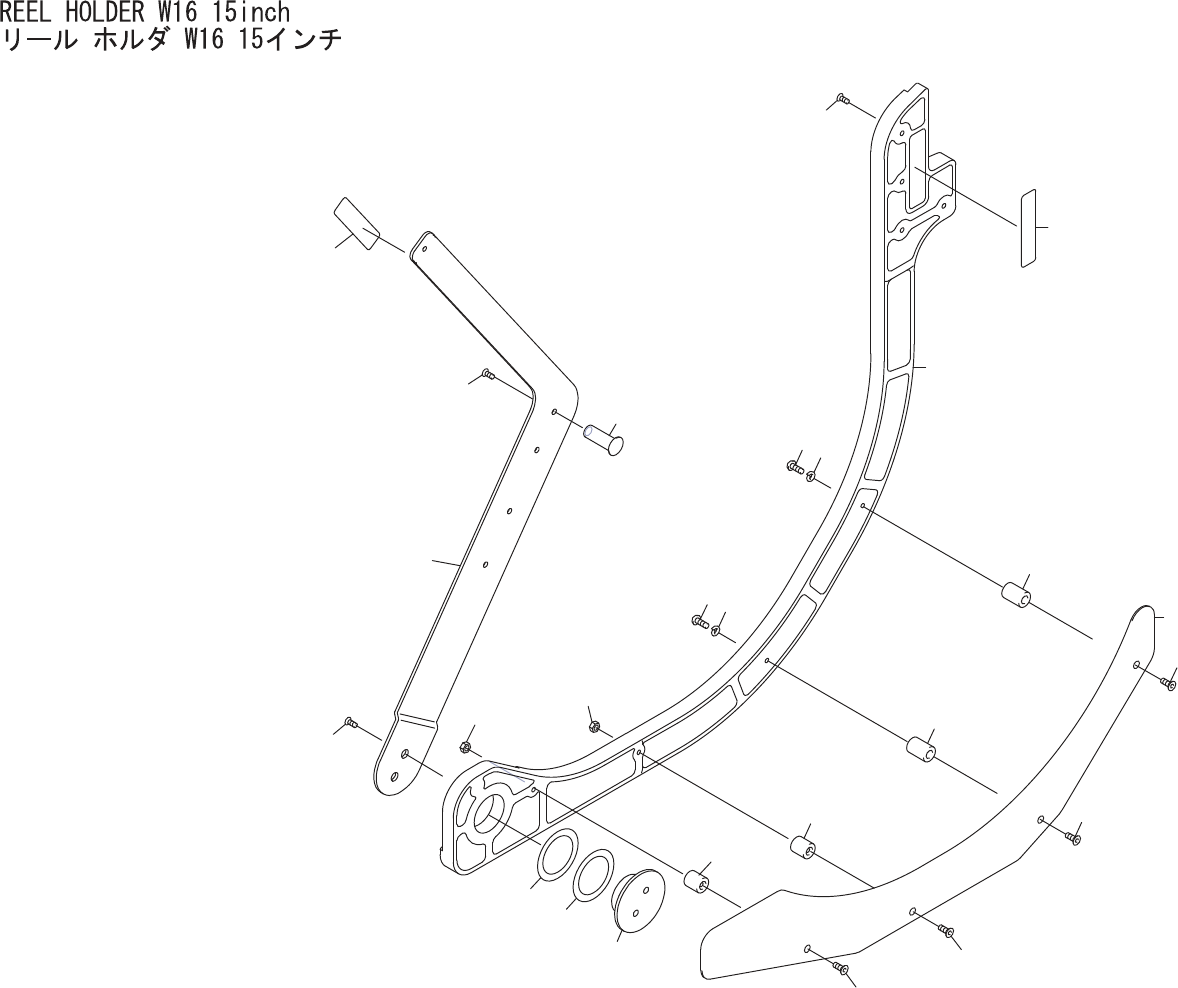

AA85112
64
PTS-FIFEEDER-06JE
