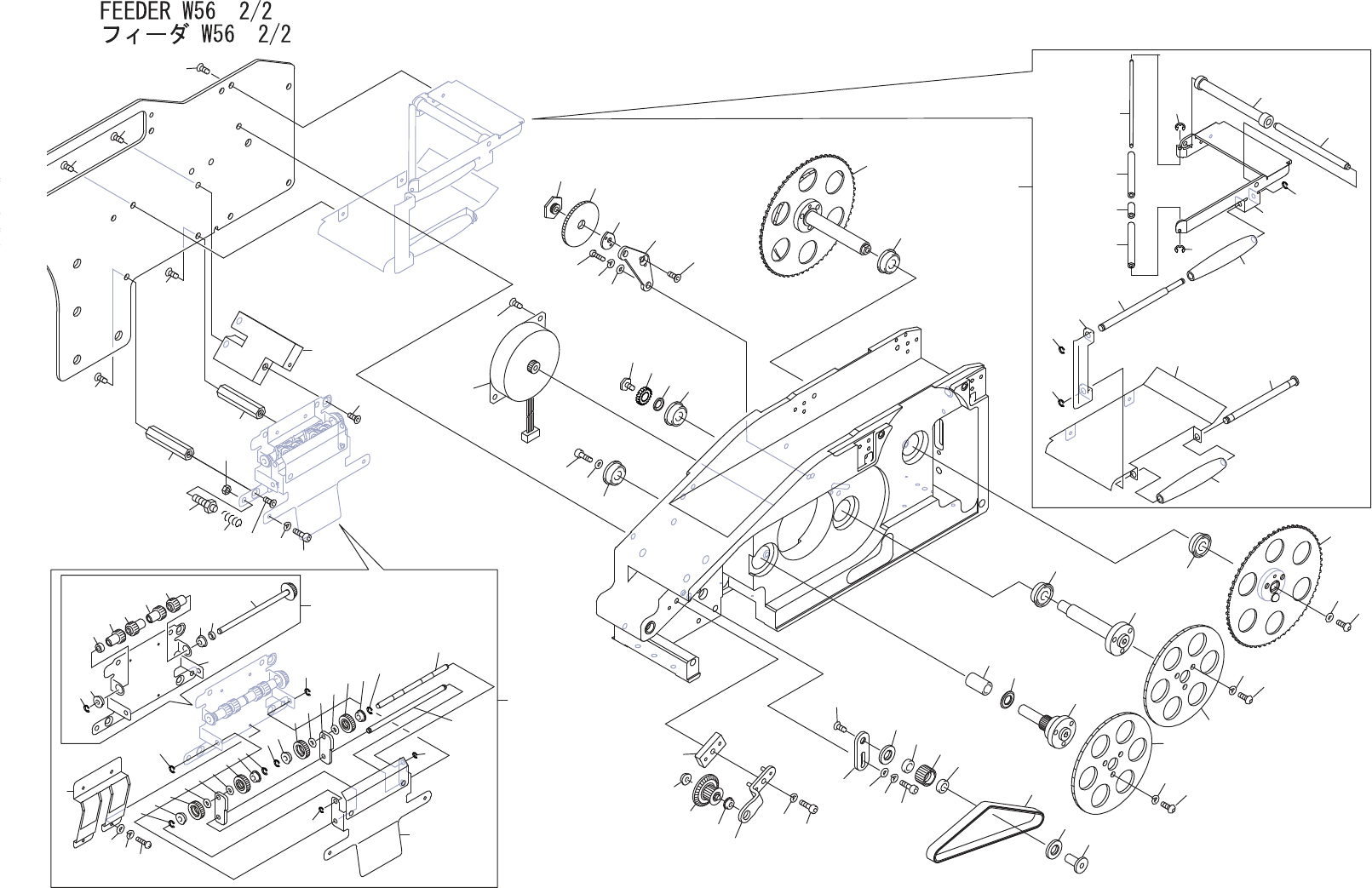

FEEDERW561/2 フィーダ W56 1/2 AA84648 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 79 RZ00500 1 TAPE テー プ OT 99 PTS-FIFEEDER-06JE

100%1 / 141
FEEDERW561/2
フィーダW561/2
AA84648
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
41 PM97133 1 PIN ピン FE
42 PZ02393 1 SW,MICRO ＳＷマイクロ OT
43 PM56405 1 BOLT ボルト FE
43.1 N10812 1 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
44 AA68302 1 BKT,SENSOR ＢＫＴセンサ OT
45 H5267A 1 BOLT,HEXSOCKET ボルト六角穴 M02X008 FE
46 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
47 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
48 PM05944 1 PIN,ECCENTRIC ピン偏心 FE
49 XK04740 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
50 K5170M 1 SCREW,C/RTRUSS 小ネジ十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
51 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
52 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
53 RH02461 1 HARNESS ハーネス OT
54 PB23173 1 PLATE,REAR プレートリヤー FE
55 PZ27752 4 BOLT ボルト OT
58 PM87182 1 PIN ピン FE
59 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
60 PX01861 1 SEAL,BARCODE シールバーコード OT
61 PJ02961 1 BKT ＢＫＴ PL
62 K5358N 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X018 FE
63 N10795 4 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
64 PJ02971 1 SPACER スペーサ PL
65 T4107K 1 DIGITALSW デジタルＳＷ A7BS-254-79-1 OT
66 PX08800 2 SEAL シール PL
66.1 S2031B 1 SEAL シール ﾀｯｸﾀｲﾄﾙﾀ-70-41NBﾟ8ｱｵ OT
67 XK04820 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
68 PB01842 1 PLATE プレート FE
69 XS01921 1 SEAL シール OT
70 XH00201 1 HARNESS ハーネス OT
71 PB88196 1 LEVER レバー FE
72 PM02WC3 1 PIN ピン FE
73 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
74 PM66294 1 BLOCK ブロック FE
75 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
76 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
78 RZ00490 1 TAPE テープ OT
