3 Servicearbeiten
3.2 BE-Kamera tauschen
20 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Ausbau
Entfernen Sie die Kabelhalter des BE-Kamera-Kabels.
Lösen Sie die 4 Befestigungsschrauben der BE-Kamera.
Entnehmen Sie die BE-Kamera vorsichtig aus der Verstiftung.
Einbau
Montieren Sie die neue BE-Kamera. Achten Sie darauf die Kamera-Optik nicht zu verschmutzen
oder zu beschädigen.
Schließen Sie das Anschlusskabel an und fixieren Sie die Leitung ggf. mit Kabelbindern.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende
Hinweise:

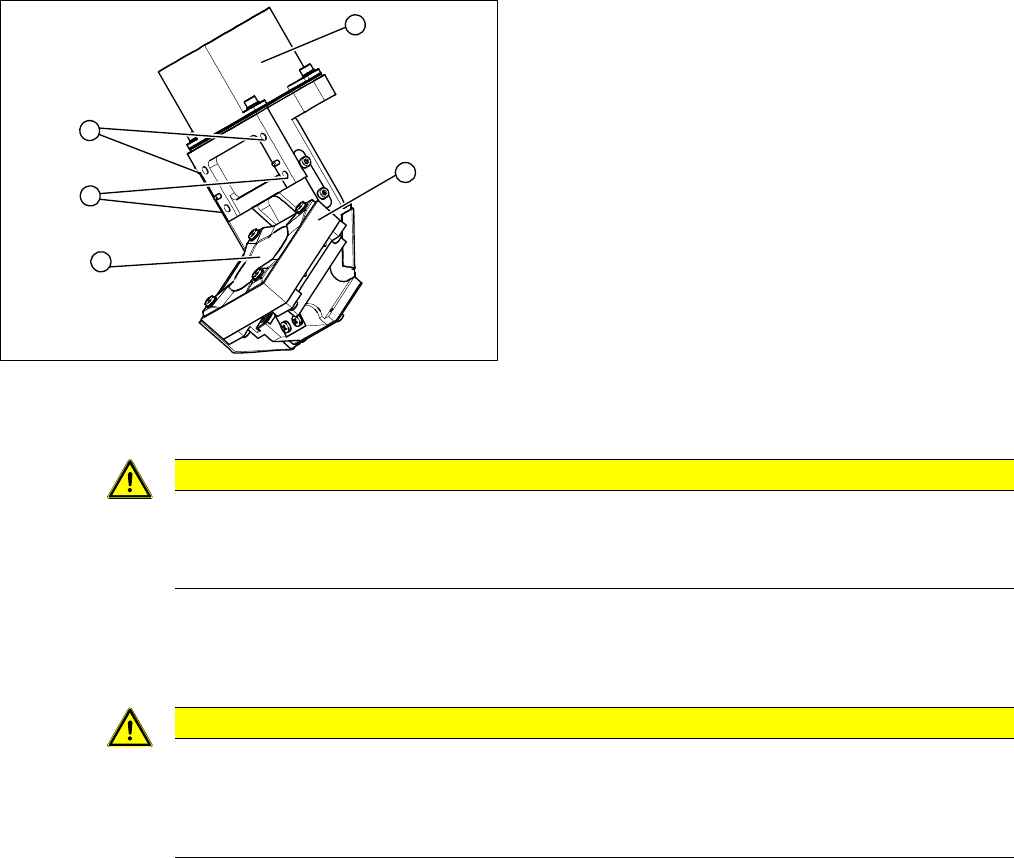

1. BE-Kamera
2. Kameraverstärker CCD
3. 4 x Befestigungsschrauben am Kopfgehäuse
4. Kamera-Optik
3
1
4
3
2
VORSICHT
Drehmoment 1,3 Nm
Benutzen für die Befestigungsschrauben einen Drehmomentschlüssel.
Ziehen Sie die Befestigungsschrauben mit 1,3 Nm an.
VORSICHT
Einbauhinweise
Kalibrieren Sie den Bestückkopf. Dies kann über die Funktion FHE erfolgen.
Sind die Kalibrierdaten in der Kamera gespeichert, dann ist eine Kurzkalibrierung ausrei
-
chend. Ansonsten muss eine Standard-Kalibrierung durchgeführt werden.
3 Servicearbeiten
3.3 DP-Antrieb tauschen [03058627-xx]
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 21
3.3
3.3 DP-Antrieb tauschen [03058627-xx]
DP-Antrieb tauschen [03058627-xx]
Teile, Hilfsmittel und Werkzeug
DP-Antrieb [03058627-xx] für den C&P20A
Drehmomentschraubendreher Torque Vario 10-60 Ncm [00386132
-
xx]
Blendschalteller [03013091-xx]
Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
VORSICHT
Unterschiedliche DP
-
Antriebe bei C&P20/C&P20A!
Verwenden Sie keinesfalls den DP-Antrieb des C&P20 am C&P20A!

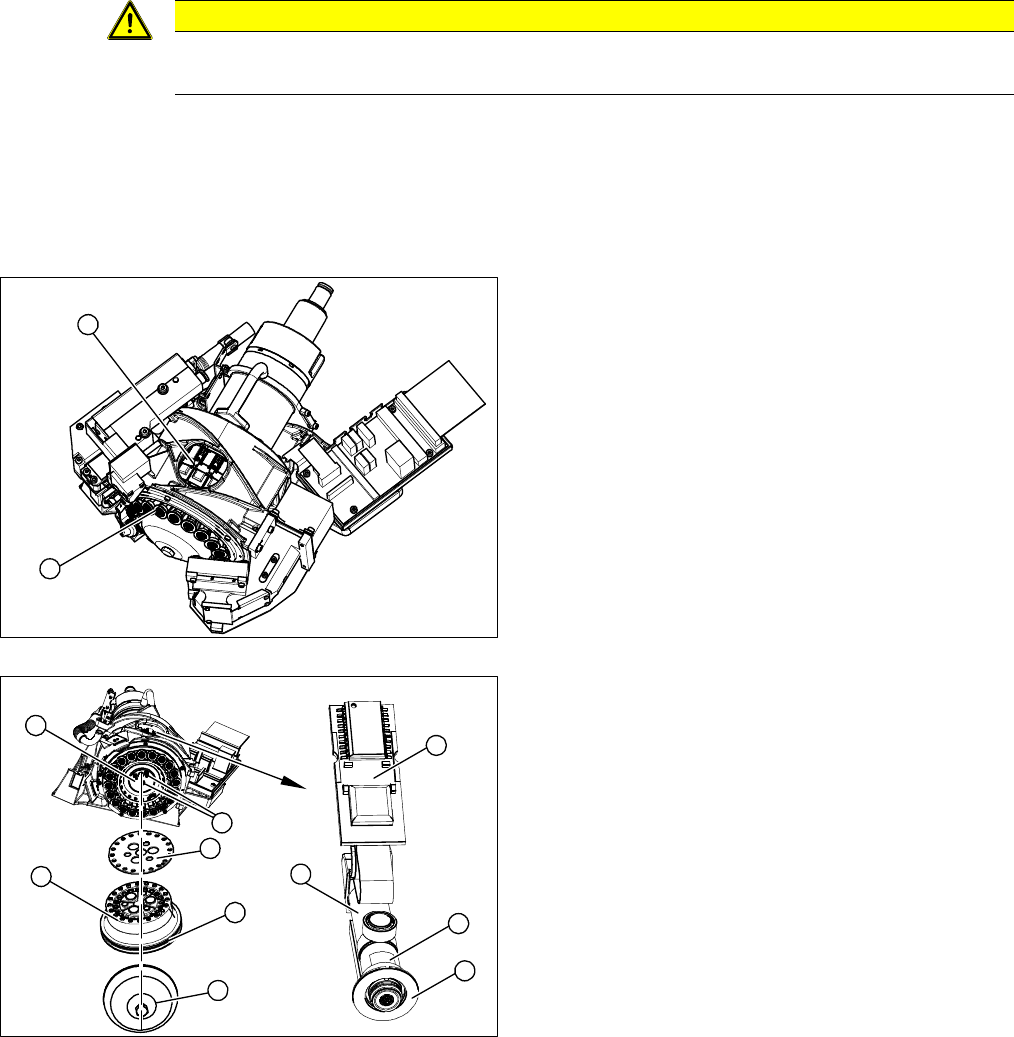

1. DP-Antriebe über Serviceöffnung
2. Pinolen 1-20
1. Schalldämpfer
2. Haltekreis
3. O-Ring
4. Dichtscheibe
5. 3 x Befestigungsschrauben am Haltekreis
6. Pinole
7. Blendschalteller [03013091-xx]
8. Platine
9. DP-Antrieb komplett
1
2
5
6
9
8
7
1
5
4
3
2
3 Servicearbeiten
3.3 DP-Antrieb tauschen [03058627-xx]
22 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
Ausbau
Lösen Sie die Befestigungsschraube des Schalldämpfers und entfernen diesen.
Lösen Sie die drei Befestigungsschrauben am Haltekreis.
Hebeln Sie den Haltekreis vorsichtig aus der Verstiftung heraus. Beachten Sie, dass der O-Ring
nicht beschädigt wird.
Ziehen Sie die Pipette vom Segment ab.
Ziehen Sie den Blendschaltteller vorsichtig vom Segment ab.
⇨ Der Blendschaltteller wird beim Wiedereinbau durch einen neuen ersetzt.
Ziehen Sie den Schlauch am "Anschluss für die Vakuumversorgung" vom DP-Antrieb ab.
Entnehmen Sie den DP-Antrieb durch die Serviceöffnung.
Achten Sie auf den roten Schaumstoffring (Sylomerring) im Sternträger. Die Anschlagkante darf
beim Wiedereinbau nicht an diesem Schaumstoffring aufliegen bzw. sich verklemmen.

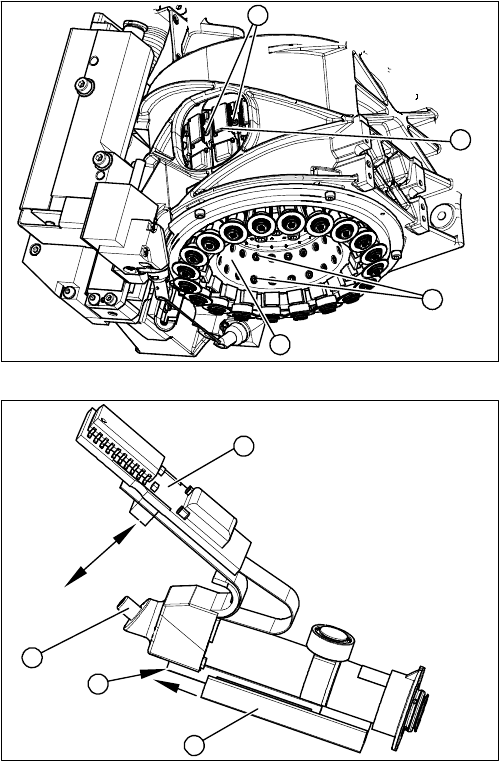

Lösen Sie durch die Serviceöffnung die
Halterungen (1) rechts und links an der jeweiligen
Platine (2) des DP-Antriebs.
Ziehen Sie die Platine (2) vorsichtig aus dem Ste
-
cker.
Lösen Sie die beiden Befestigungsschrauben (3) des
entsprechenden DP
-
Antriebs auf der Innenseite des
Sternträgers (4).
⇨ Achten Sie darauf die Schrauben nicht zu verlie
-
ren.
1. Platine
2. Anschluss für die Vakuumversorgung
3. Linearführung (2x Befestigungsschrauben)
4. Anschlagkante
4
1
3
2
1
4
3
2
