Service Information.pdf - 第21页

用于 服务 工程师 服务 信息 SI18020008E - 000 = Y SM10 后送料 库改造 程序 21/65 机器 后视图 A a 使用 长 （ 300 m m ） 型 十字螺 丝刀 2 个螺钉 （共 4 个） 在 R 2 端也 做同 样的 工作 。 这些 零件是左 的。 不要 失去它 们。 放大 视图： 附加 后 3.10 附加斜坡屁股在 返回页首 放大视 图： A 坡度与 """ "…

100%1 / 66
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
20/65
机器 后视图
切割机阀
A
a
2个螺
放大视图：
A
附加后
3.9
连接 刀具阀 ASSY
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
21/65
机器 后视图
A
a
使用 长 （300 mm） 型
十字螺丝刀
2个螺钉（共 4 个）
在 R2 端也做同样的工作。
这些 零件是左的。 不要
失去它们。
放大
视图：
附加 后
3.10
附加斜坡屁股在 返回页首
放大视图：
A
坡度与""""""顶部"
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
22/65
机器 后视图
刀具
单元周围
A
a
3
5
4
2
1

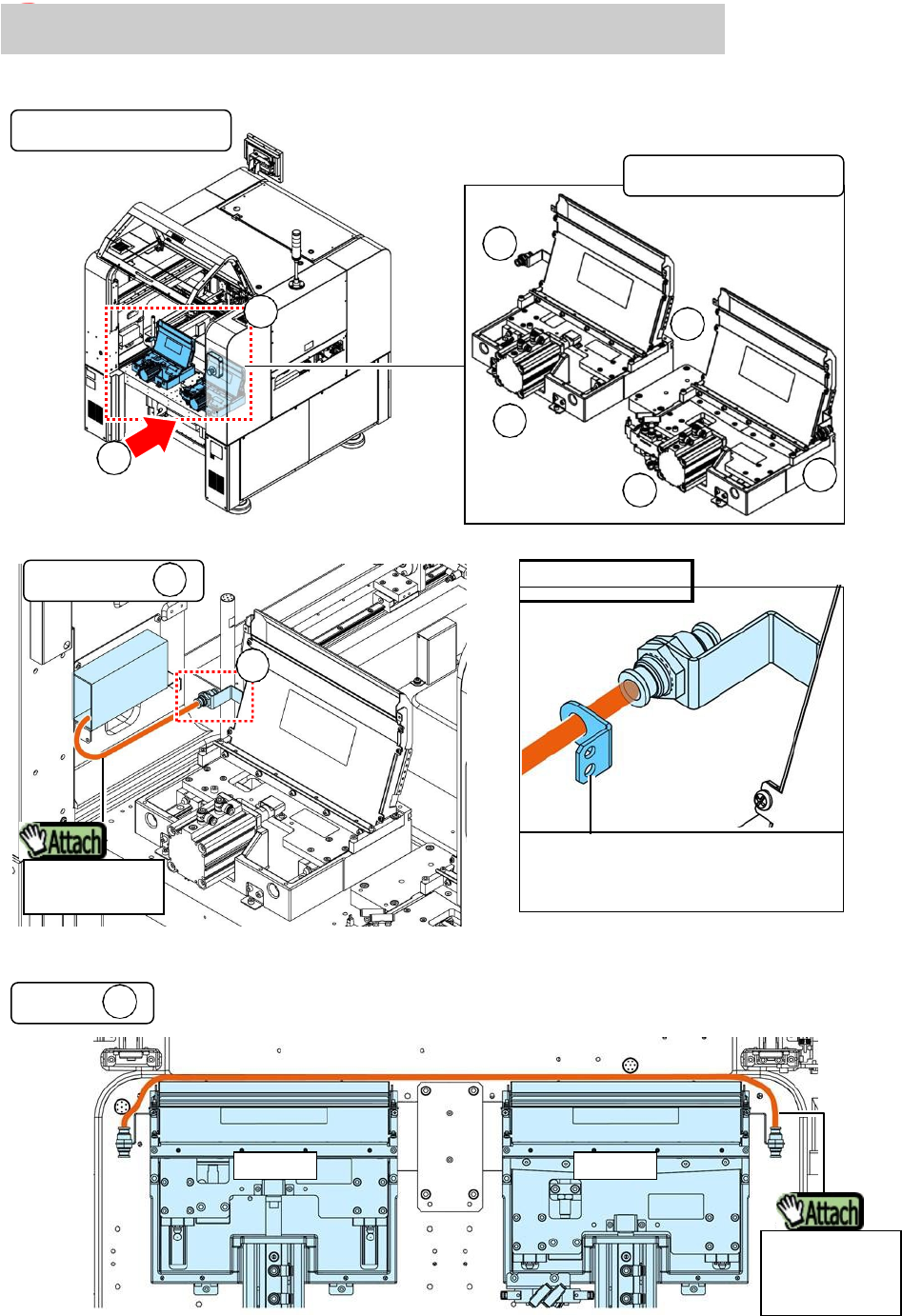

顶视图：
2
空气管
D8 毫米，橙色
1200 毫米
R 2
侧
R1side
3.11
布置空气 管
第 1 步。 从左侧的管道软管到 R1 侧的斜坡接头。
第 2 步。 从 R1 侧的接头到 R2 侧的接头。
放大视图：
A
通过连接上坡 ASSY 的软管支架插入管
子。 不要在此步骤中修复。
A
空气 管
D8
毫米，橙色
放大视图：
1
