用于 服务 工程师 服务 信息 第 8 步。 调整 R 2 侧的平行性 。 机器后 视图 SI18020008E - 000• Y SM10 后送 料器库 改造程 序 30/65 规范 0.02 毫米或更 少 测量 A A 调整步骤 7 中 的结 果。 看 有关 调整过程 ，请 参阅 步骤 7 。 a a
用于服务
工程师
服务
信息
第
7
步。

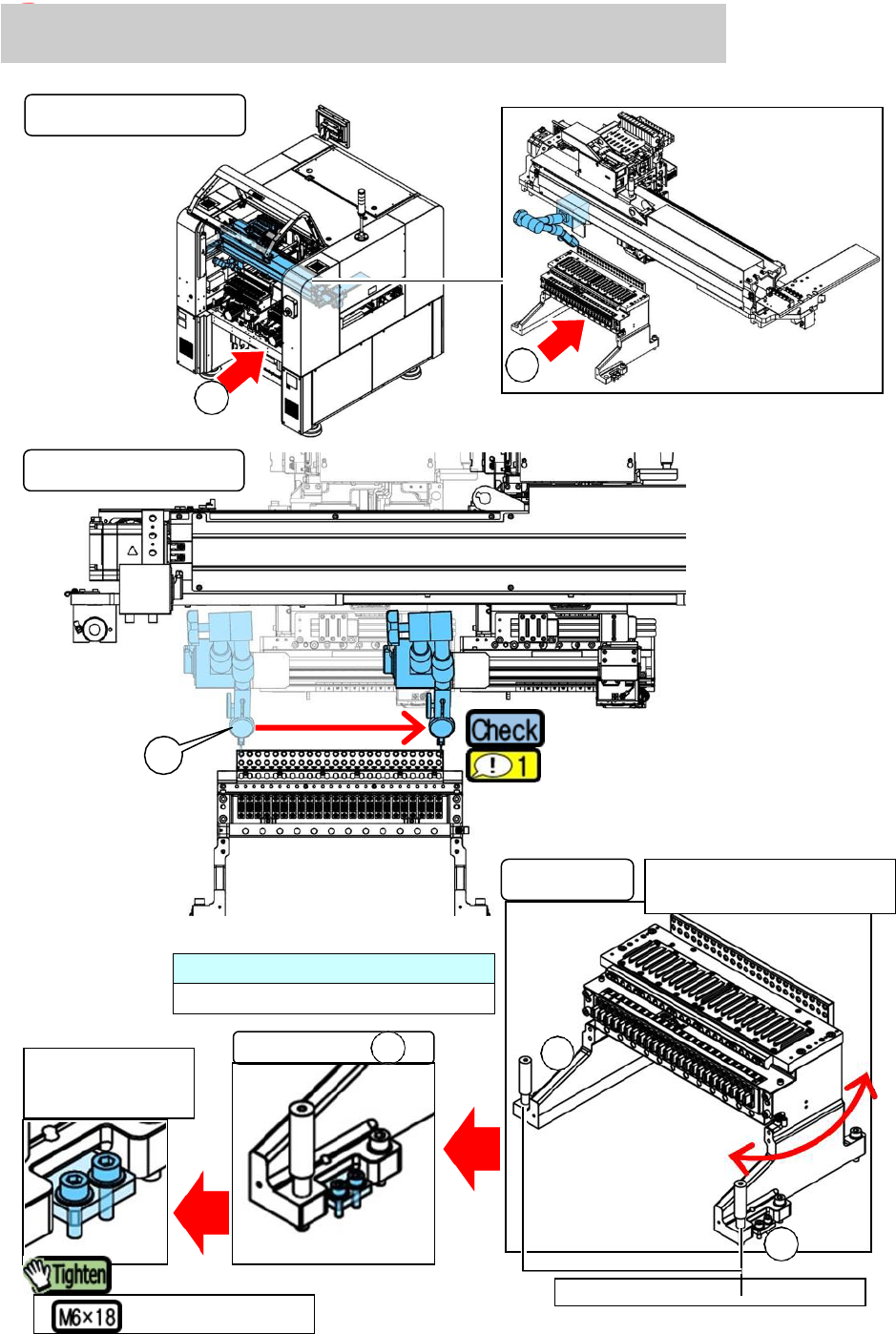

调整 R1 侧的平行性。
机器后视图
SI18020008E-000• YSM10
后送料器库改造程序
29/65
测量
0
调整
放大
视图：
A
A
A
调整 后，拧紧两
侧的螺栓。
每侧 有 2 个螺栓
请
勿拆下肩部螺栓。
向 箭头方向移动以调整它。
规范
0.02 毫米或更少
a
a
用于服务
工程师
服务
信息
第
8
步。

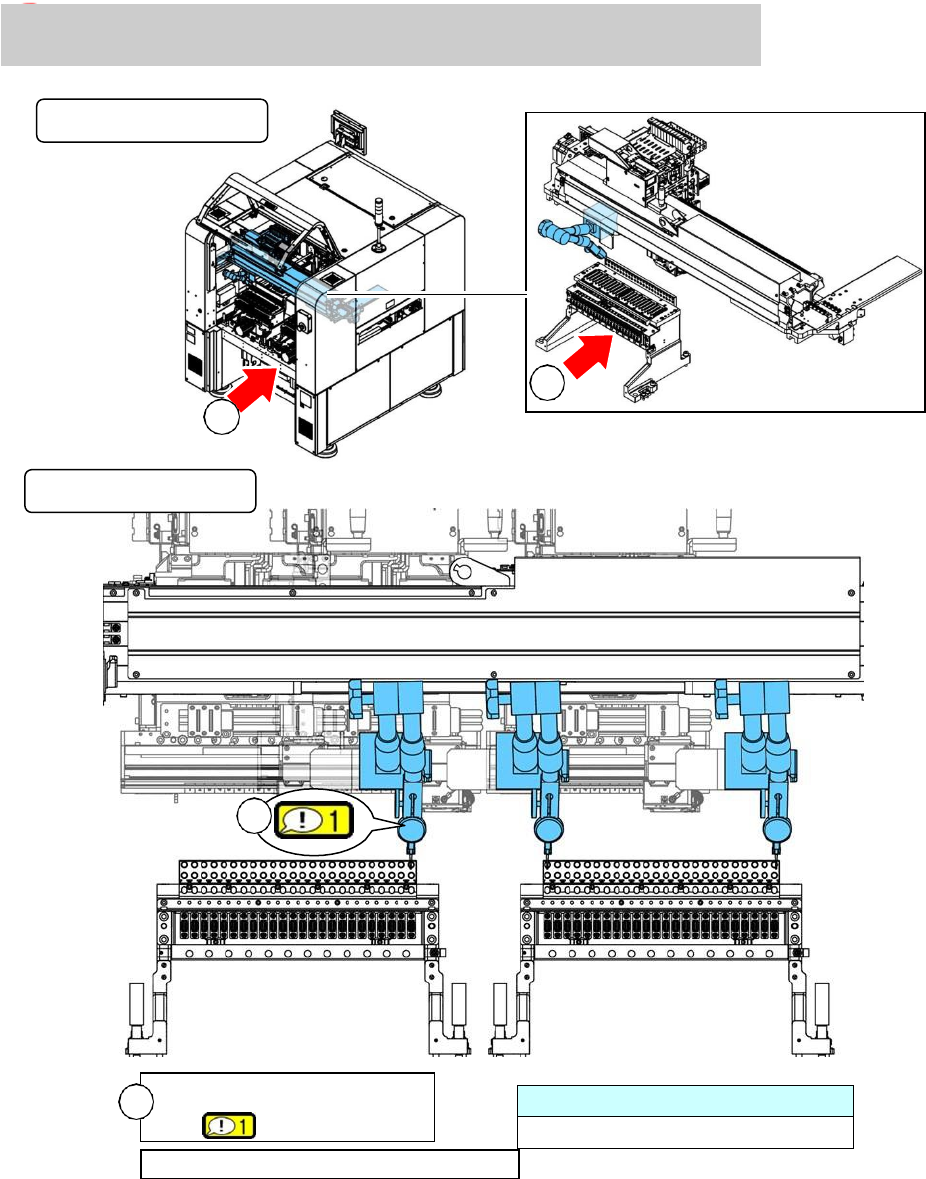

调整 R2 侧的平行性。
机器后视图
SI18020008E-000• YSM10
后送料器库改造程序
30/65
规范
0.02 毫米或更少
测量
A
A
调整步骤 7 中的结果。
看
有关
调整过程，请参阅步骤
7
。
a
a
用于服务
工程师
服务
信息
SI18020008E-000 = YSM10
后送料库改造程序
31/65
机器 后视图
a
a
A
0
0
测量 R2 侧时，不需要在 R1
端设置拨号指示器。

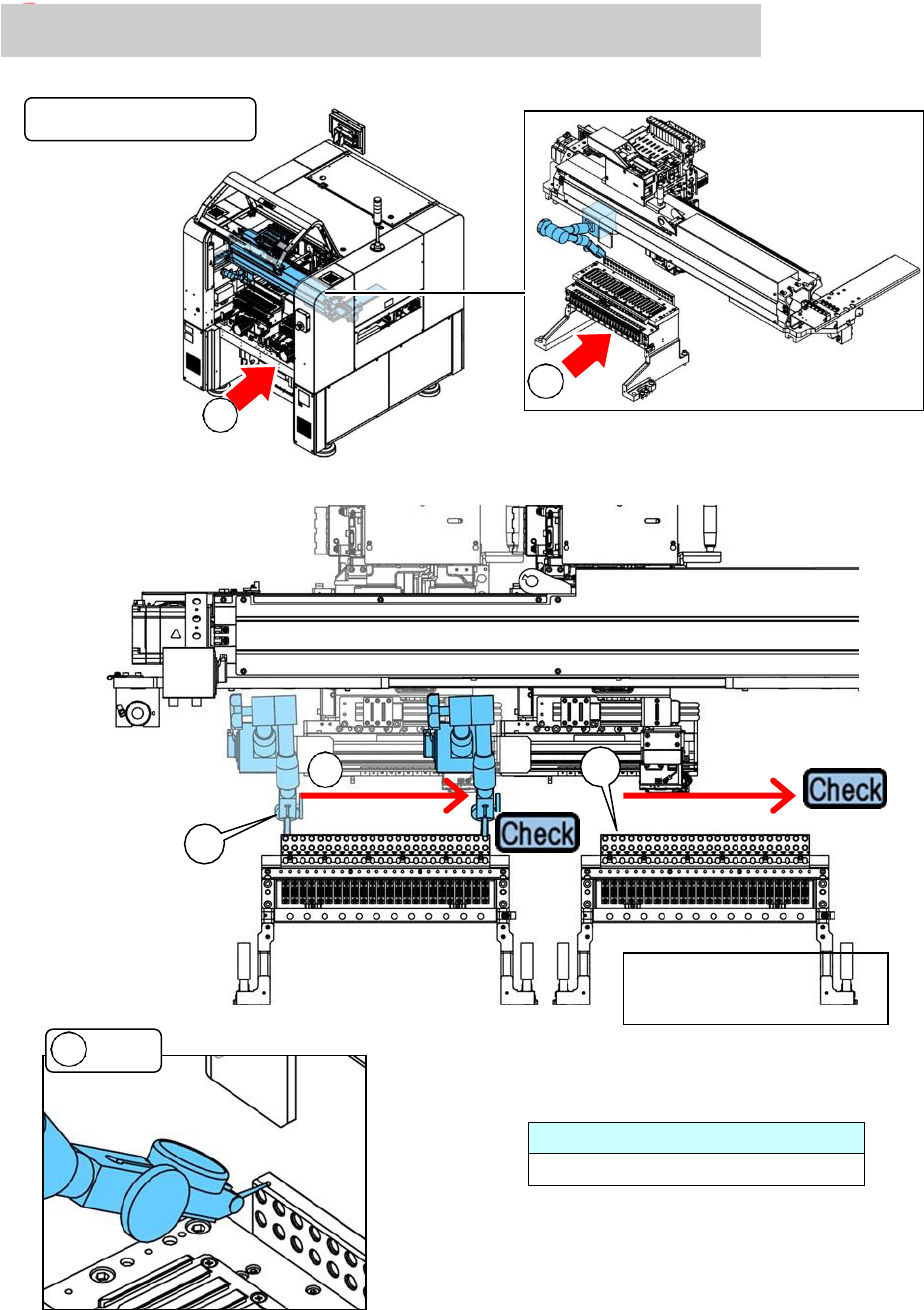

第9步。测量高度。
规范
0.04 毫米或更少
A
详
