1-115 MMI 错误码 （ Error Code ） 和问题解决 [ 措施 方法 ] 执行 $6040 措施 方法。 $6520 因为 Head 上没有吸嘴不能进行 PUT 。 [FREEZE LEVEL] [ 原因 ] 手动动作中发生的与 $6020 同样的错误。 [ 措施 方法 ] 请参考 $6020 的 [ 原因 ] 和 [ 措施方法 ] 。 $6530 Head 上有吸嘴。 但没有进行 PUT 。 [FREEZ …
1-114
Advanced Multi-Functional Placer DECAN L2 Troubleshooting Guide
用手确认该Head上有没有吸嘴。
点击”READY”按钮给设备提供电源。
相应磁头上实际存在吸嘴，但在ANC菜单的对话框中设置为错误发生磁头上未
贴装吸嘴的状态，则核对’No real motion(Manual)’，再选择错误发生磁头后，选
择该磁头上实际配置吸嘴的ANC 槽，然后点击 <Pick>重新进行ANC设置。
$6070 在Head上有吸嘴。但没有进行 GET。[FREEZE LEVEL]
[原因]
吸嘴进行GET动作后，因为ANC Pocket的中心不对，或设定不适当的高度，实际
在Head上有吸嘴的情况。
未准确执行吸嘴确认的情况。
[措施 方法]
执行$6030措施方法。
$6080 Z轴没有移动到GET的位置。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的GET动作下降（DOWN）时发生错误。
[措施 方法]
执行$6040措施方法。
$6090 Z轴进行GET后，没有移动到安全高度。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的GET动作上升（UP
）时发生错误。
1-115
MMI
错误码（
Error Code
）和问题解决
[措施 方法]
执行$6040 措施方法。
$6520 因为Head上没有吸嘴不能进行PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6020同样的错误。
[措施 方法]
请参考$6020的[原因]和[措施方法]。
$6530 Head上有吸嘴。但没有进行PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6030同样的错误。
[措施 方法]
请参考$6030的[原因]和[措施方法]。
$6560 因Head上有吸嘴，不能进行GET。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6060同样的错误。
[措施 方法]
请参考$6060的[原因]和[措施方法]
。
$6570 Head上没有吸嘴。但没有进行GET。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6070同样的错误。
[措施 方法]
请参考$6070的[原因]和[措施方法]。
$6571 Head $H的喷嘴种类不一致。 [FREEZE LEVEL]
[原因]
替换head喷嘴后执行喷嘴种类检查结果与设定的喷嘴不一致时
[措施 方法]
请确认使用的喷嘴与设定的喷嘴是否一致。
请在‘System Setup’菜单的‘Device’辅助菜单确认喷嘴内、外径设定值。
1-116
Advanced Multi-Functional Placer DECAN L2 Troubleshooting Guide
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6572 Head $H的喷嘴种类确认错误。 [FREEZE LEVEL]
[原因]
Head喷嘴替换后执行喷嘴种类检查过程中发生错误时
[措施 方法]
请确认Fly Camera的照明状态。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6609 Head上没有吸嘴。 [FREEZE LEVEL]
[原因]

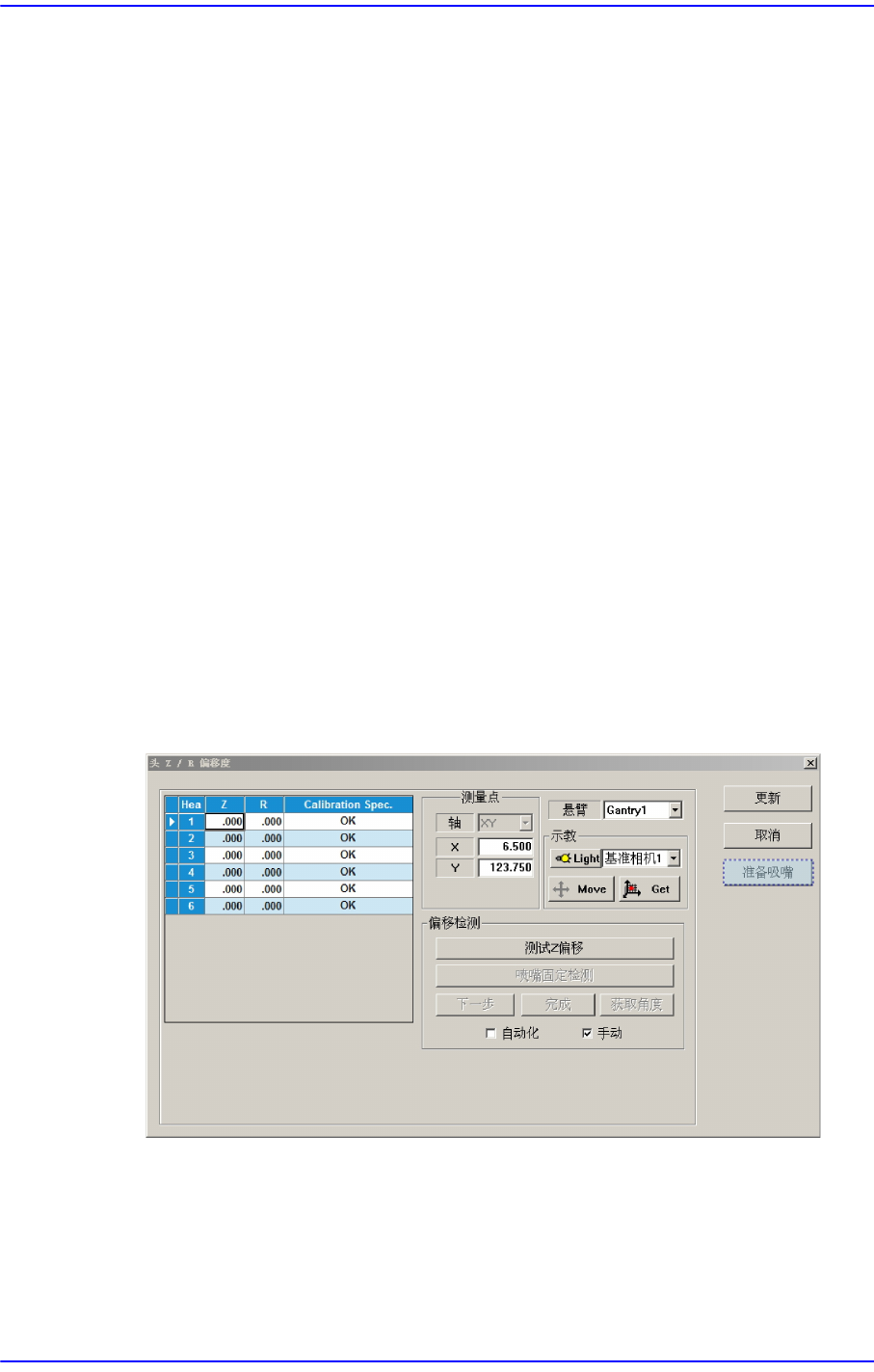

Z Offset 校正时，因ANC的4号槽中没有登录CN040吸嘴，所发生的错误。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
在Z Offset画面中点击<Nozzle Prepare>按钮会自动登录CN040吸嘴。
或者执行’ANC Manager’ 对话框，在对应ANC 的4 号Hole上登录CN040。
