3OM-1752 2-43 1304-001 2.5 安装头 2.5.10 吸嘴倾斜 [1] F3B43 [1] 安装头 1、2 θ X、 θ Y[ ° ] 根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。 界面展开
3OM-1752
2-421304-001
2.5 安装头
2.5.9 安装头倾斜
[1] [2] [3]
F3B42
[1] HL 倾斜角度
θ
X、
θ
Y[
°
]
根据 HL 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[2] DD 倾斜角度
θ
X、
θ
Y[
°
]
根据 DD 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[3] 光轴倾斜角度 [
°
]
补正元件识别照相机的画角。
界面展开
3OM-1752
2-431304-001
2.5 安装头
2.5.10 吸嘴倾斜
[1]
F3B43
[1] 安装头 1、2
θ
X、
θ
Y[
°
]
根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。
界面展开
3OM-1752
2-441304-001
2.5 安装头

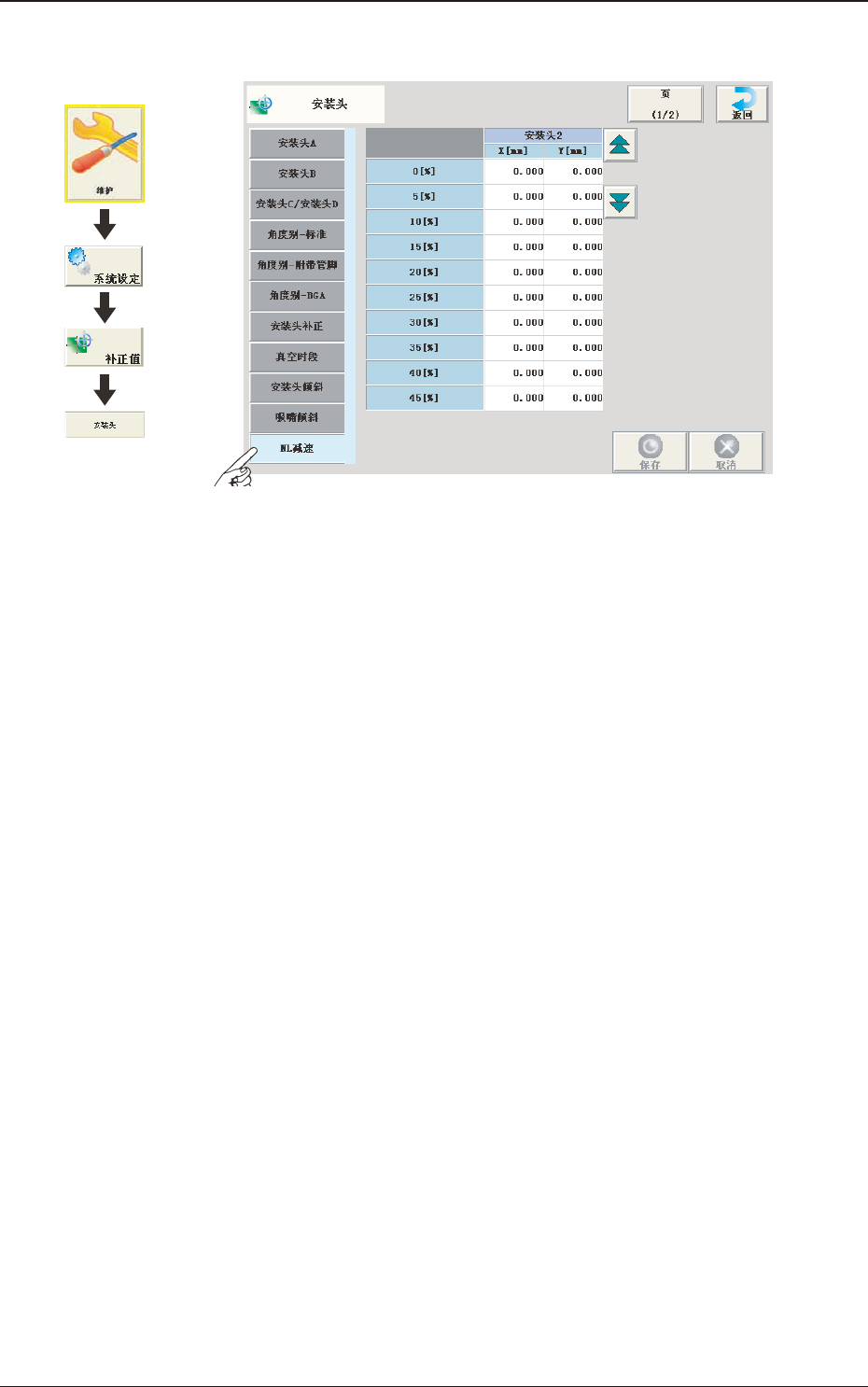

2.5.11 NL 减速
F3B44
界面展开
