3OM-1752
2-48

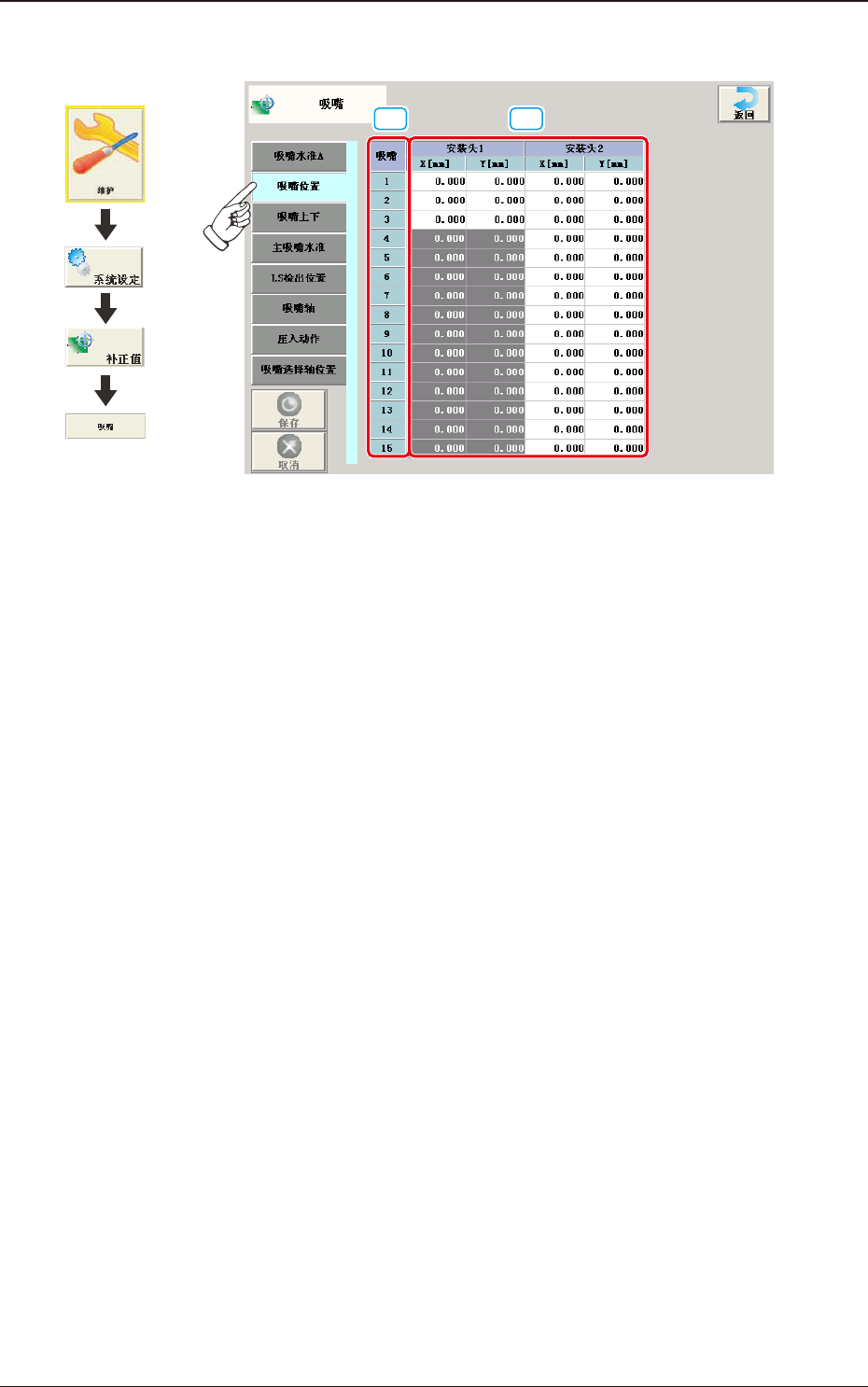

2.6.2 吸嘴位置
[1] [2]
F3B48
[1] 吸嘴
显示各吸嘴号。
1304-001
界面展开
2.6 吸 嘴
3OM-1752
2-49

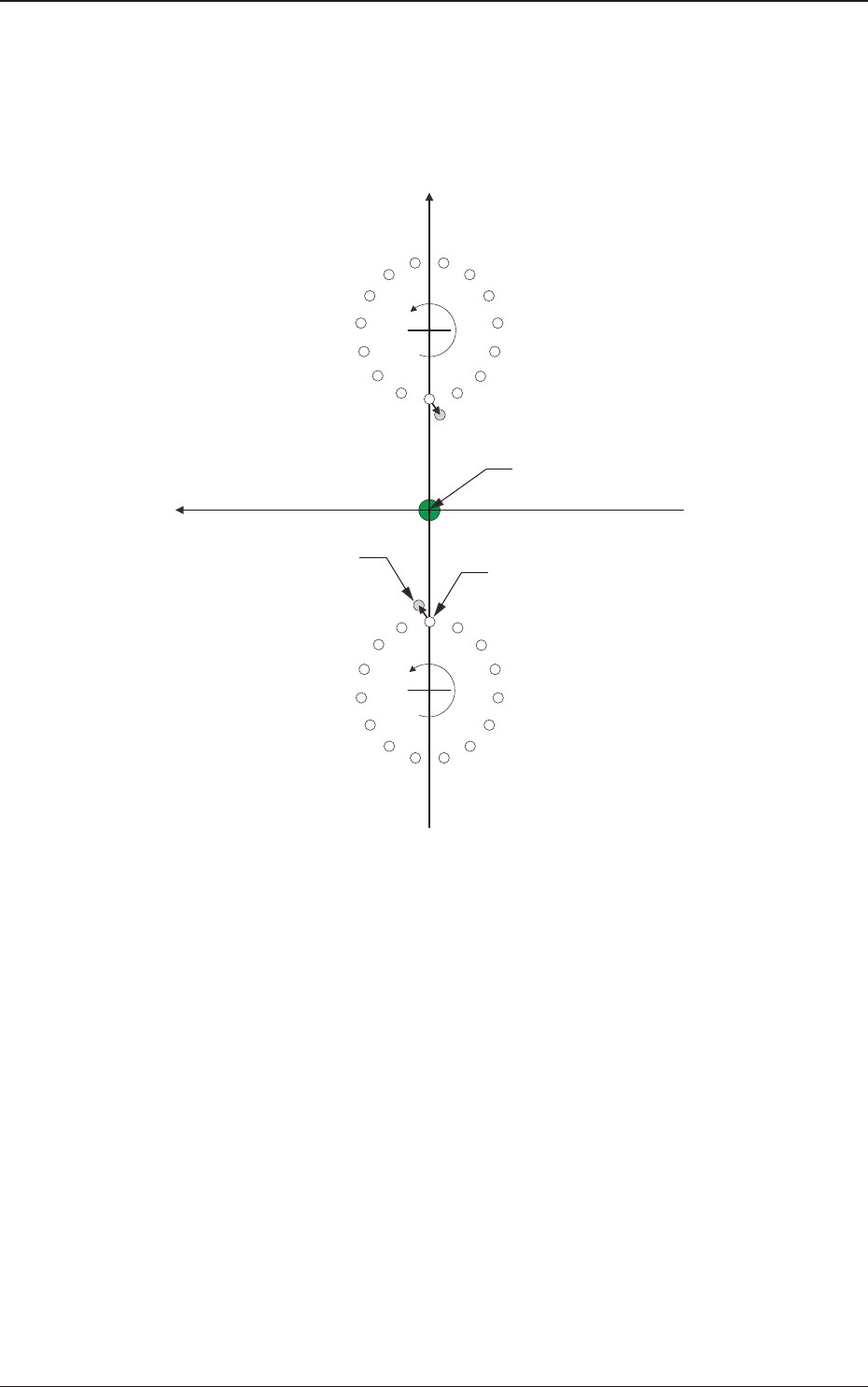

[2] 安装头 1、2
X、Y[mm]
贴装在安装头上的通常吸嘴的吸嘴下面水准补正值数据。用元件识别
照相机测定各吸嘴下面水准，补正与照相机的差距。
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
DD (+)
DD (+)
设计值吸嘴位置
实际吸嘴位置
Pm.装置基准坐标原点
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
F3B49
1304-001
2.6 吸 嘴
3OM-1752
2-50
2.6.3 吸嘴上下
[1] [2]
F3B50
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、2
L[mm]
是吸嘴上面和吸嘴上下控制杆的设计值差距的补正值数据。
1304-001
界面展开
2.6 吸 嘴
