Installationsanleitung Stationssoftw are Version 604.01 SP3 Ausgabe 07/2008 4.3 Hardware-Komponenten SIPLACE D1, D2 und D4 Die folgende Grafik zeigt für die Maschinentypen der SIPLACE D-Serie (außer SIPLACE D3) die Hardw…
Installationsanleitung Stationssoftware Version 604.01 SP3 Ausgabe 07/2008
17 von 46
4.2.3 Visionrechner (optional)
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-7: Hardware Visionrechner (optional für SIPLACE X2 und X3 mit 3D-Koplansensor)
Installationsanleitung Stationssoftware Version 604.01 SP3 Ausgabe 07/2008
4.3 Hardware-Komponenten SIPLACE D1, D2 und D4
Die folgende Grafik zeigt für die Maschinentypen der SIPLACE D-Serie (außer SIPLACE D3) die
Hardware-Komponenten des Rechnersystems:

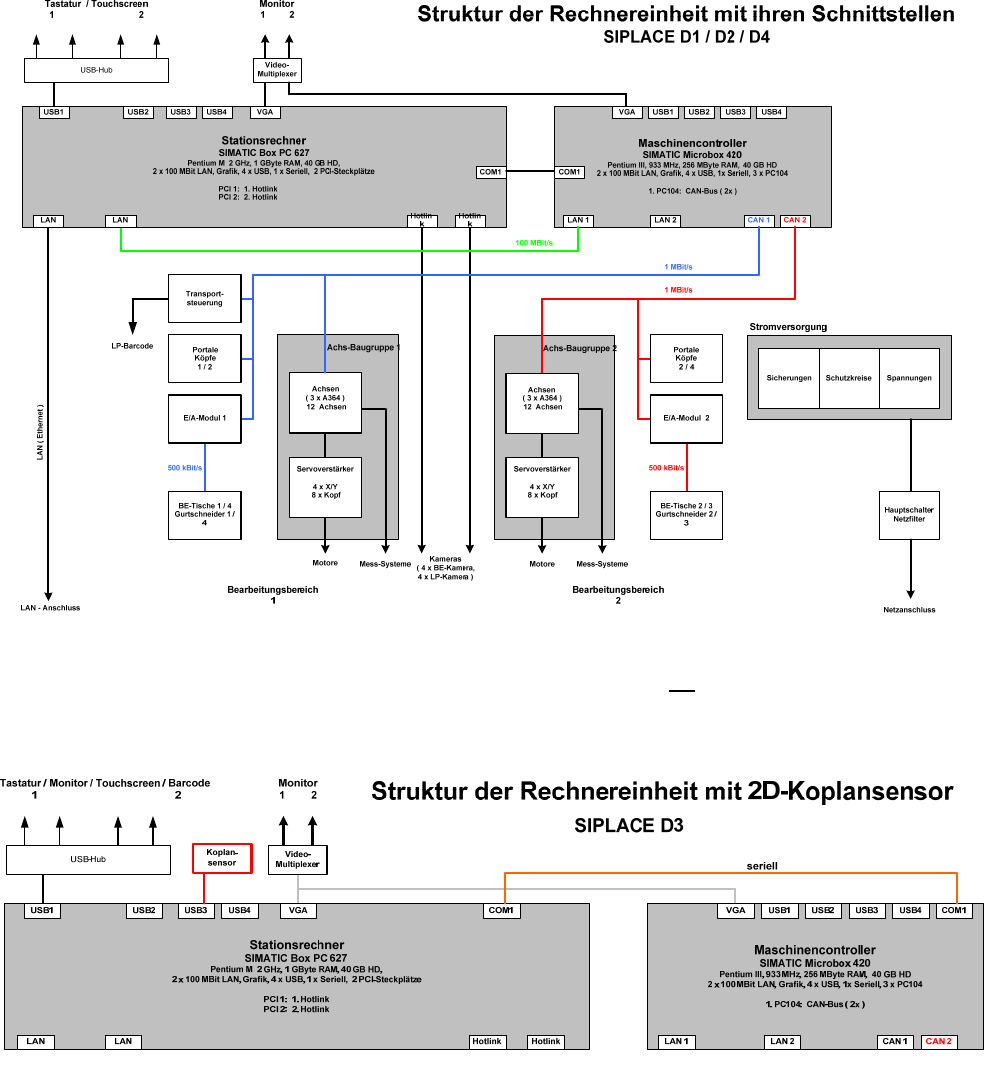

Abb. 4-2: Hardware-Komponenten des Rechnersystems für die SIPLACE D-Serie, außer SIPLACE D3 (Prinzipschaltbild)
Die folgende Grafik zeigt die Hardware-Komponenten des Rechnersystems mit konfiguriertem
Koplansensor:
Abb. 4-3: Hardware-Komponenten des Rechnersystems für die SIPLACE D3 mit 2D-Koplansensor (Prinzipschaltbild)
18 von 46
Installationsanleitung Stationssoftware Version 604.01 SP3 Ausgabe 07/2008
19 von 46
4.3.1 Stationsrechner
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M / 2 GHz
Speicher RAM 1 GB
Festplatte 40 GB
externes DVD-Laufwerk ja
Serielle Schnittstellen 1
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk 2x 100 MBit
Tabelle 4-8: Hardware Stationsrechner (SIPLACE D-Serie)
4.3.2 Maschinencontroller
Bezeichnung
SIMATIC Microbox 420
CPU / Taktfrequenz
Pentium III / 933 MHz
Speicher RAM
256 MB
Festplatte
40 GB
externes DVD-Laufwerk ja
Serielle Schnittstellen 1
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-9: Hardware Maschinencontroller (SIPLACE D-Serie)
