操作手册 Rev00 2- 18 把送料器安装在规定的位置，之后执行「吸取跟踪（吸取位置校正） 」 。 ① 请按下按钮「送料器设置」 。 ② 显示送「送料器设置」画面。 下一页记述送料器的安装到摄像机跟踪吸取位置的步骤。 边确认供应台架、 元件名、 供 应 位 置 ， 边 把 元件安装在送 料 器 台架上 。 把当前选择的元件切换为前 一个或后一个元件。 切换供应部（台架） 。 选择跟踪的方法 。 对象元件的送料器 变为橙色。 支援准备…
操作手册 Rev00
2-
17

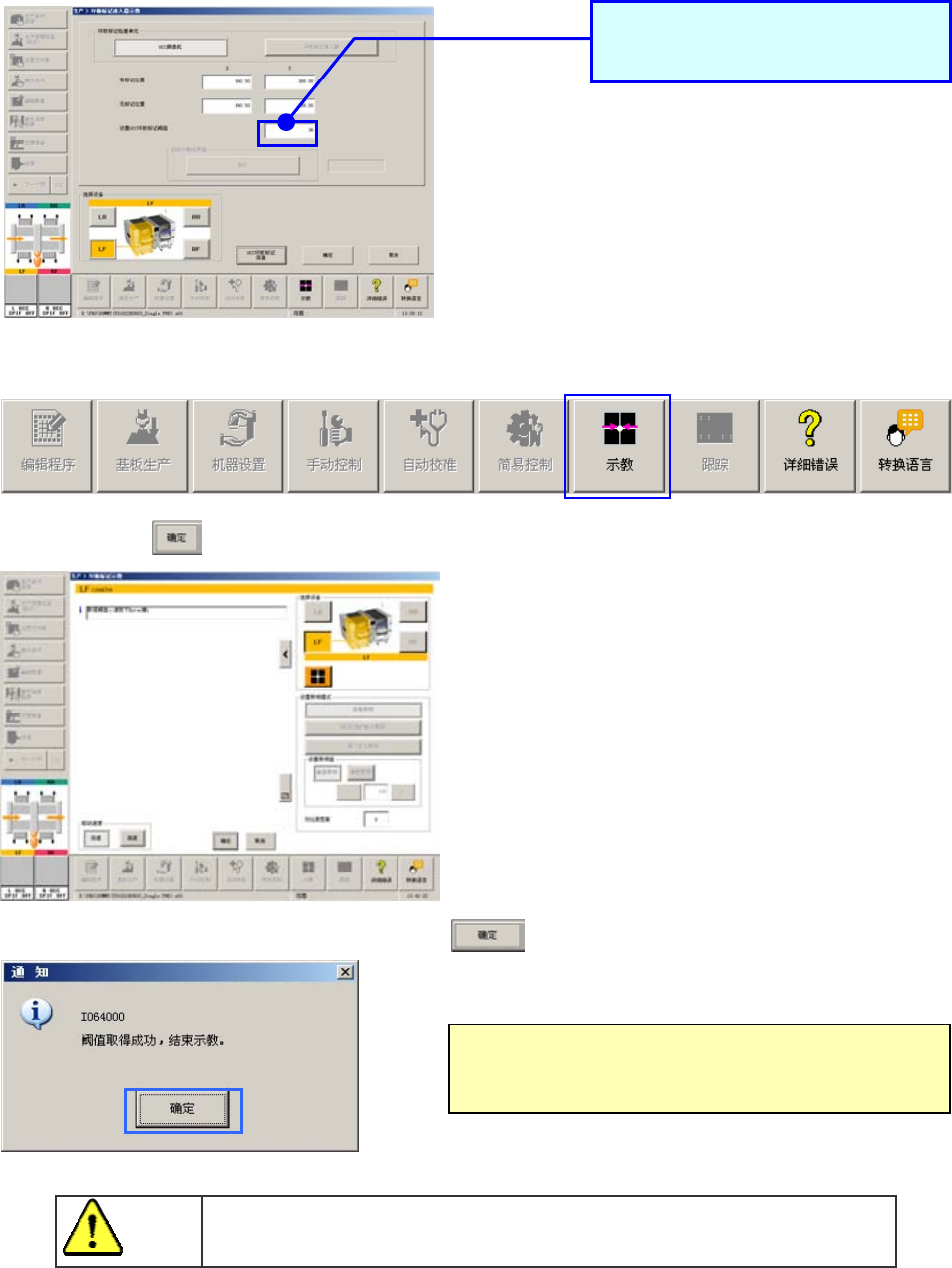

⑤ 显示「坏板标记读入器示教」画面。
⑥ 请按下画面下栏的「功能栏」／「示教」按钮。
⑦ 请按下按钮 。
⑧ 取得阈值，成功后，显示如下画面。请按钮 。
※有关坏板标记示教的详细说明，请参见『操作手
册
Ⅱ』的「4-4-4-12 坏板标记示教」。
注意
为避免伤害人身，操作中请绝对不要把手伸进装置内，脸部和头部也不可
靠近装置。
把光标放在设置「OCC 坏板标记阈值」
的输入焦点。
操作手册 Rev00
2-
18

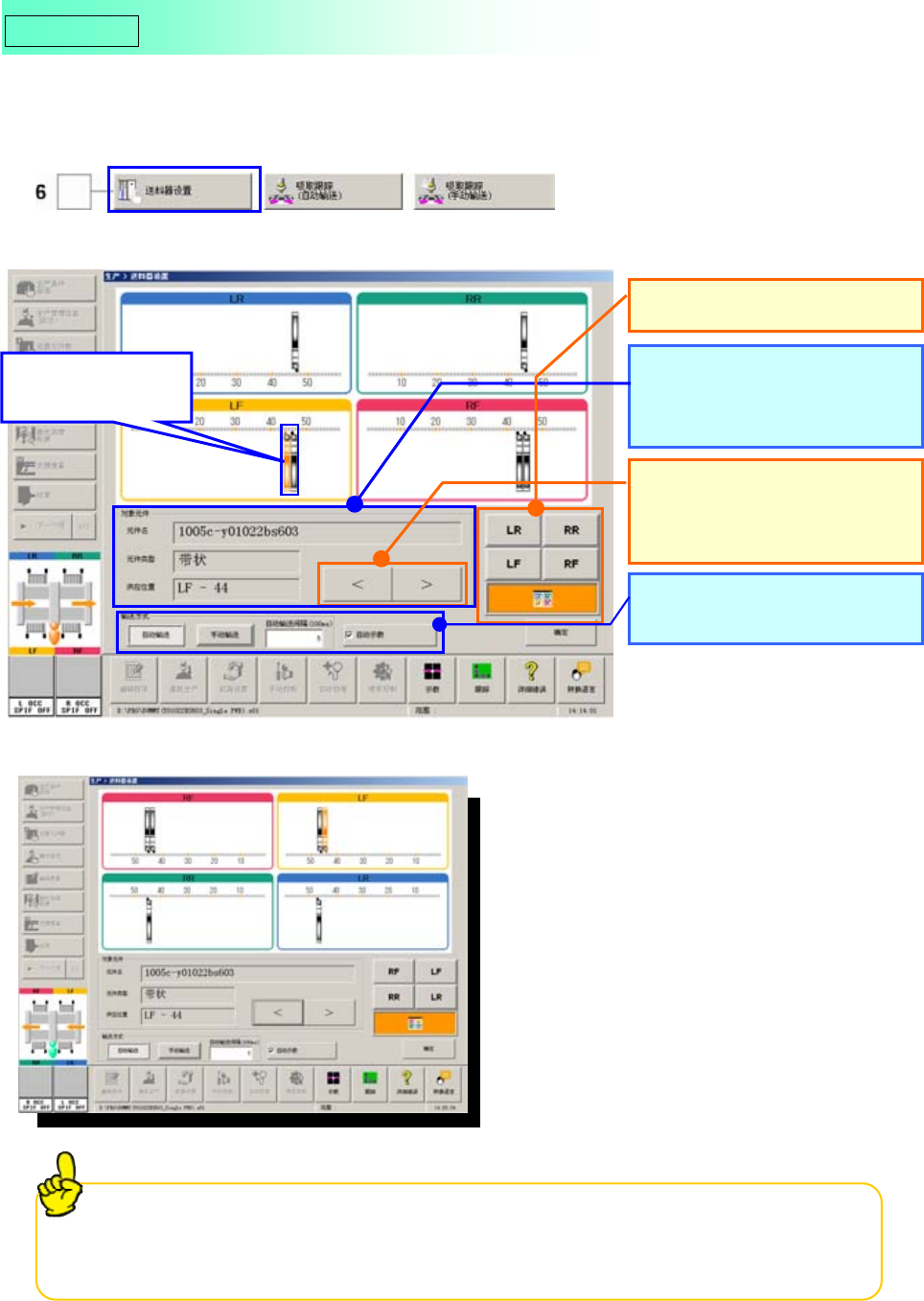

把送料器安装在规定的位置，之后执行「吸取跟踪（吸取位置校正）」。
① 请按下按钮「送料器设置」。
② 显示送「送料器设置」画面。
下一页记述送料器的安装到摄像机跟踪吸取位置的步骤。
边确认供应台架、元件名、供
应位置，边把元件安装在送
料器台架上。
把当前选择的元件切换为前
一个或后一个元件。
切换供应部（台架）。
选择跟踪的方法。
对象元件的送料器
变为橙色。
支援准备 6 准备送料器
按下后侧的键盘操作切换开关（选购项）后，可显示出操作员从主机后侧看的送料器排
列画面。按下前侧的键盘操作切换开关（选购项）后，即恢复原来的画面。
操作手册 Rev00
2-
19

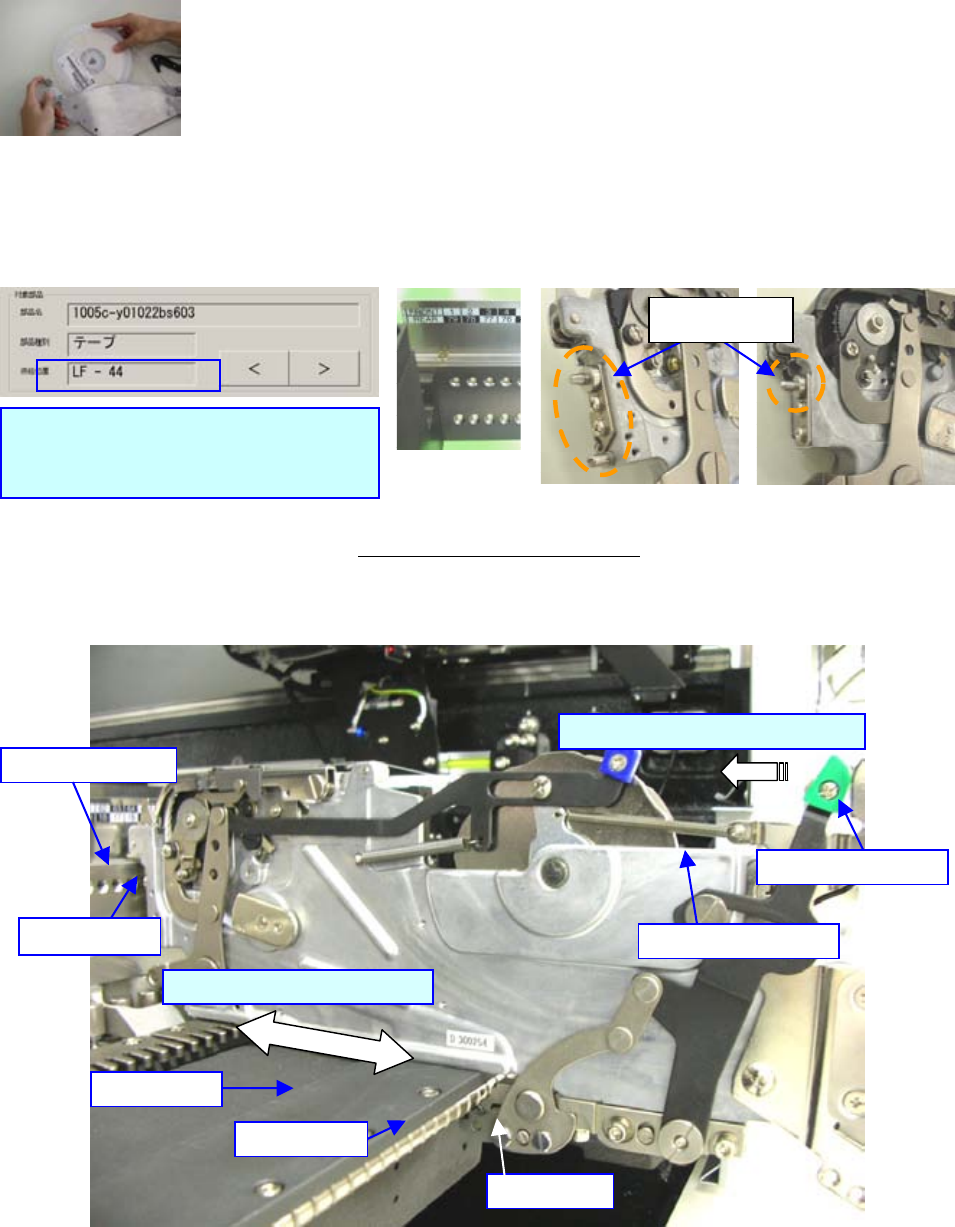

＜步骤１＞ 安装元件
把生产时要使用的元件安装到带状送料器等元件供应装置。
关于安装方法，请参见各元件供应装置的使用说明书。
＜步骤２＞ 确认吸取位置·送料器位置
把带状送料器安装在送料器台架上。
① 按照画面所示，把带状送料器安装在送料器台架的安装位置（号码）上。
例）把安装有元件名“1005c-y01022bs603”元件的带状送料器，安装在左前的送料器台架 44 号上。
② 把带状送料器放在送料器台架上，使之水平滑动（从近处向远处）
，把 X 轴基准销插进固定板上的孔
内。
③ 请确认是否插得直，之后把释放把头向主机方向推一下，使锁架固定。
1.水平滑动后，进行安装。
固定板
锁架
释放把头
2. 向主机方向推，加以固定。
这个孔就是前侧 44 号（后侧 16 号）。
安装时，把
X 轴基准销插进指定的号
码下面的孔。
锁轴
送料器台架
X 轴基准针
带状送料器（CTF）
X 轴基准销
