操作手册 Rev00 3- 1 3 3 生 生 产 产 时 时 的 的 各 各 项 项 处 处 理 理 本章就生产中可能发生的一些错误·无元件时的处理方法进行说明。 出现无元件时，显示下列画面，装置进入暂停。 发生错误的画面 错误的原因，原因 ①无元件。 ②元件吸取错误。 （送料带剥离堵塞、传送不畅等造成的吸 取位置偏离等） ③元件吸取超次。 处理错误的方法 3-1 无元件 （操作选项勾选“发生无元件暂停”时） 无元件停止时可按下按钮「…
操作手册 Rev00
2-
30
① 点击命令按钮 。
② 点击 按钮。
③ 点击按钮 。
④ 关闭主开关。
Step8
切断主机电源
点击「确定」后装置即开始运行。
为避免伤害人身，请绝对不要把手或头
部等伸进装置内部。
警告
关机处理结束后，显示
“ It is now safe to turn off you
r
computer.”信息画面。
把主开关向左旋转 90 度。
＜接通电源＞ ＜关闭电源＞
点击按钮「确定」。
点击后即开始关闭处理，依次退出主机软件
和 Windows XP。
从命令按钮中
选择按钮 。
选择「确定」，使装置返回初始状态。
※切断电源后，请把装置内部的支撑销拔下来。
并确认装置内部没有遗留基板、工具等其他物品。
操作手册 Rev00
3-
1
3
3
生
生
产
产
时
时
的
的
各
各
项
项
处
处
理
理
本章就生产中可能发生的一些错误·无元件时的处理方法进行说明。
出现无元件时，显示下列画面，装置进入暂停。

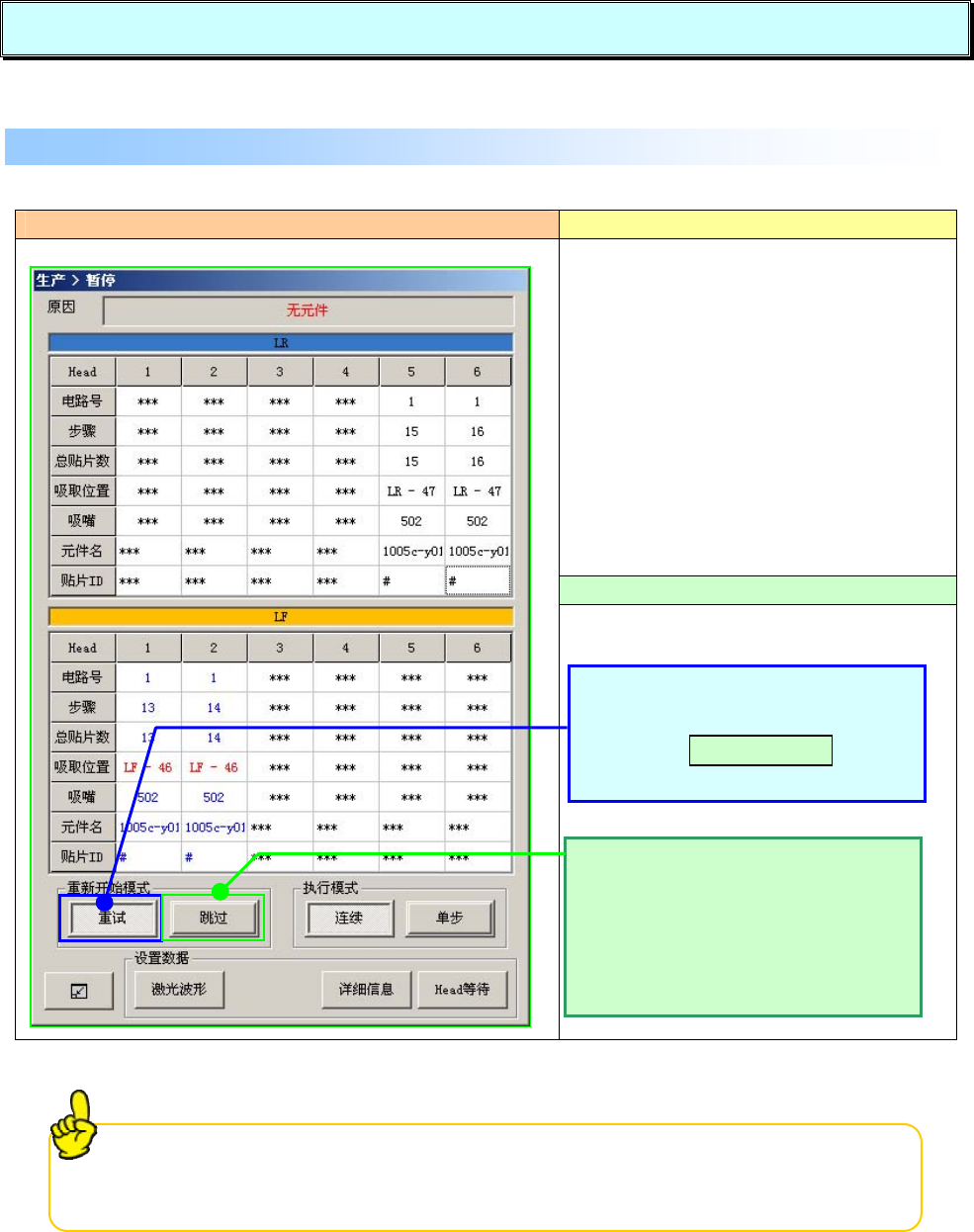

发生错误的画面 错误的原因，原因
①无元件。
②元件吸取错误。
（送料带剥离堵塞、传送不畅等造成的吸
取位置偏离等）
③元件吸取超次。
处理错误的方法
3-1 无元件
（操作选项勾选“发生无元件暂停”时）
无元件停止时可按下按钮「功能栏」／「示教」，再确认无元件部位的吸取位置。
确认
时若发现偏移量大，请再进行示教。
补充完元件，或将错误的原因（卷带
堵塞等）排除·处理完后，选择「重
试」，按下
。
跳过无元件的贴片点，吸取下一个贴
装元件。
在手头没有元件库存时，可采取此项
处理办法。
可贴片的元件完成贴片后，会再停
止。
开始开关
操作手册 Rev00
3-
2

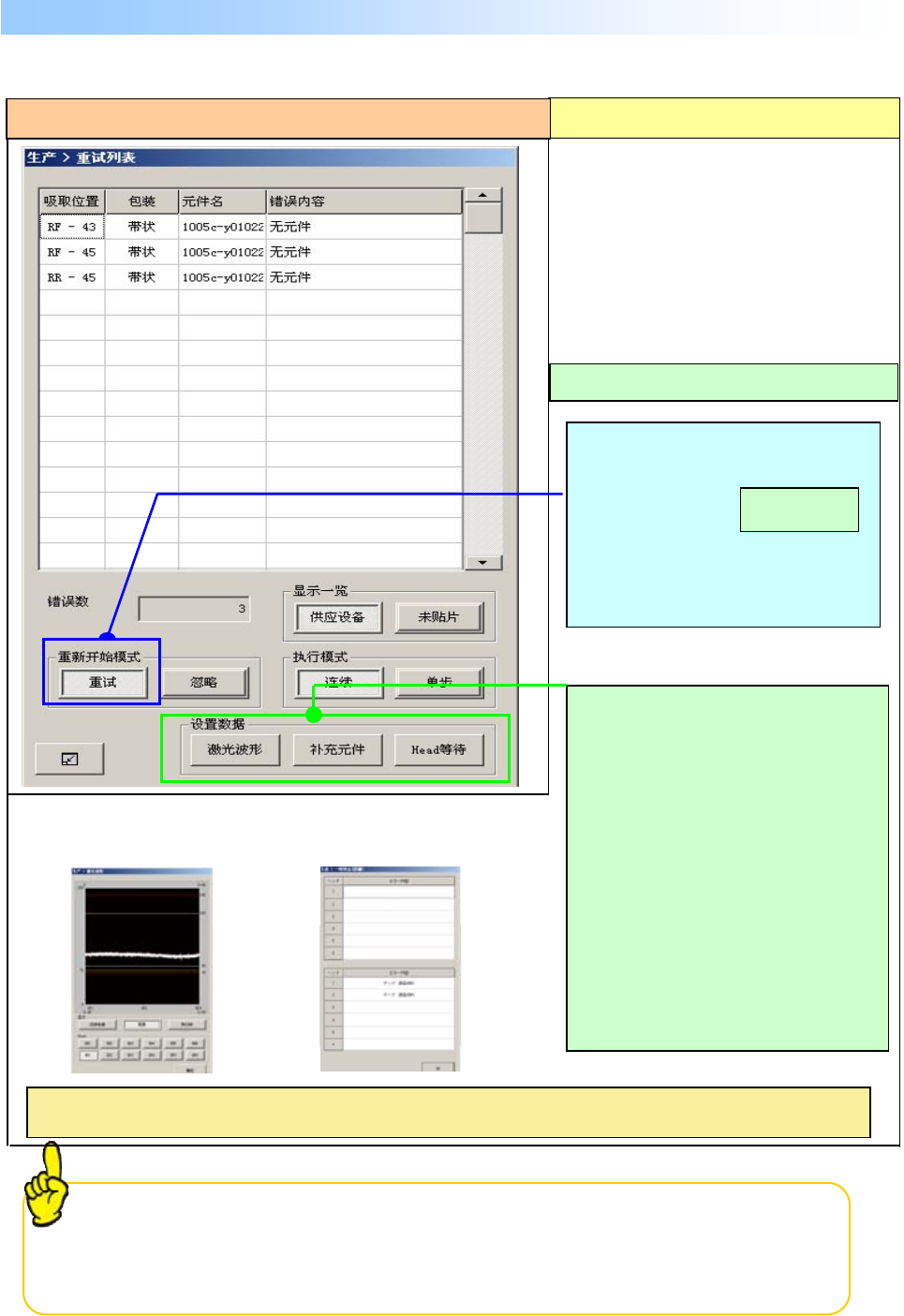

错误的原因，原因
出现无元件时，显示下列画面，装置进入暂停。
处理错误的方法
①无元件。
②元件吸取错误。
（送料带剥离堵塞、传送不畅等造
成的吸取位置偏离等）
③元件吸取超次。
无元件暂停时，按下按钮「功能栏」／「示教」后，可以再确认无元件的吸取位置。
发
现偏移大时，请再进行示教。
补充完元件，或将错误的原因（卷
带堵塞等）排除·处理完后，选
择「重试」，按下
发生错误的画面
3-2 无 元 件
（操作选项未勾选“发生无元件暂停”时）
※关于设置数据的详细说明，请参见『使用说明书 CD』的「第
2
章
生产」「
2-14-1-2
显示」。
【激光波形画面示例】 【暂停（详细画面】
▼激光波形：
可以显示激光波形。
详细说明请参见「3-4 激光弄脏」。
▼元件补充：
对无元件显示暂停的站点的供应
装置，进行补充元件。
▼详细信息：
画面显示暂停的详细信息。
▼贴片头等待
贴片头退避。
开始开关
