1 MLR08CN 放大器内置型 TO F 激光传感器 LR-TB5000 系列 使用说明书 为了获得最佳性能,请在使用 传感器前阅读此手册。 请妥善保管此手册,以便随时 查阅。 以下符号为本手册中的重要提 示信息。 请务必仔细阅读。 1 使用前须知 安全注意事项 激光产品的安全注意事项 本产品使用半导体激光作为光 源 。 ※ 该分类是基于 IEC60825-1 并根据 FDA ( CDRH )的 Laser Notice 的 要求而实…

100%1 / 12
1
MLR08CN
放大器内置型
TOF 激光传感器
LR-TB5000系列
使用说明书
为了获得最佳性能,请在使用传感器前阅读此手册。
请妥善保管此手册,以便随时查阅。
以下符号为本手册中的重要提示信息。 请务必仔细阅读。

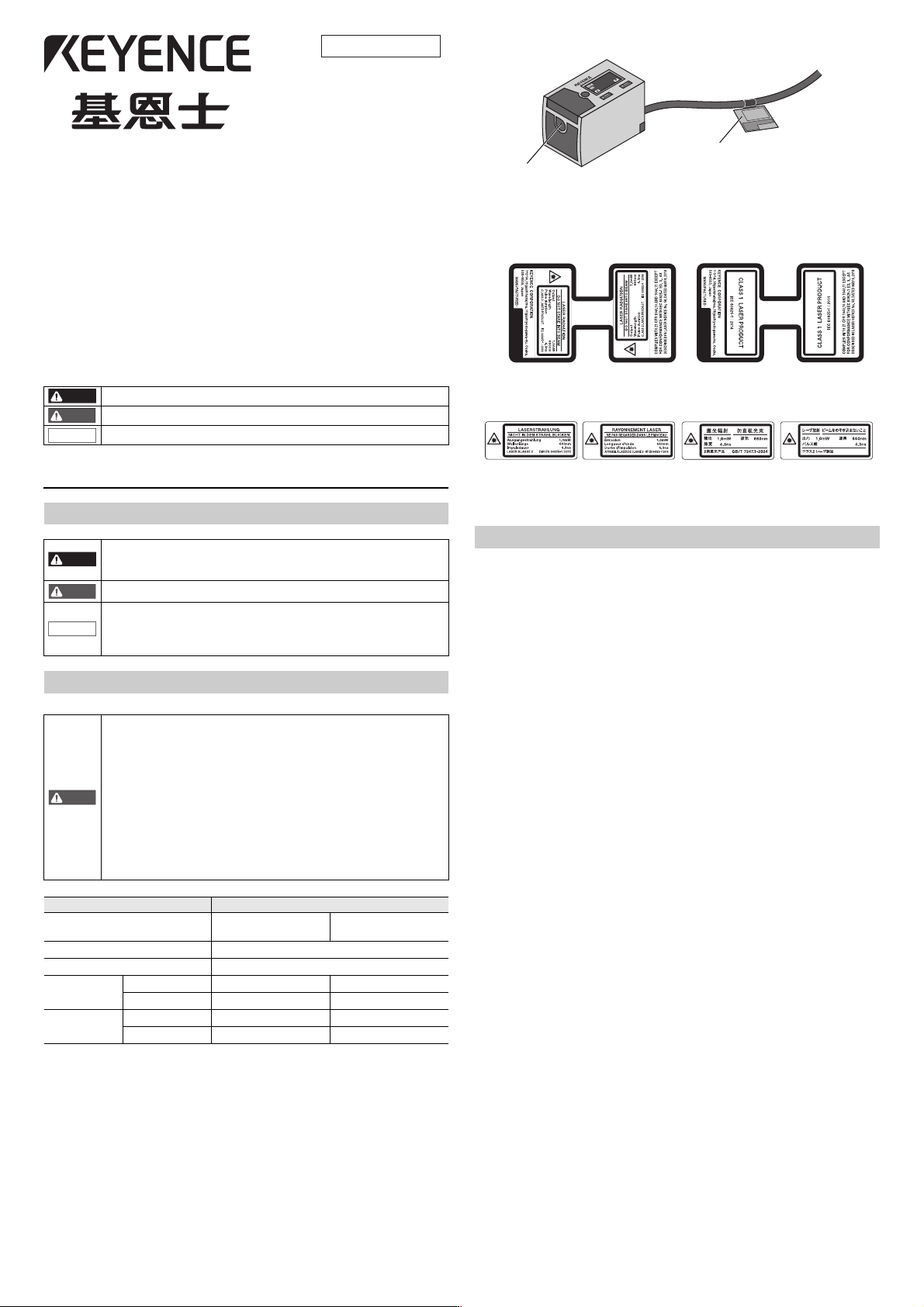

1 使用前须知
安全注意事项
激光产品的安全注意事项
本产品使用半导体激光作为光
该分类是基于 IEC60825-1 并根据 FDA CDRH)的 Laser Notice 要求而实施的。
激光警告/说明标签
激光警告 / 说明标签
粘贴于电缆上
与产品包装在一起
对于 2 类激光产品,请从包装中的激光警告 / 说明标签里,根据使用国家或地区,选择合
适的激光警告 / 说明标签。使用时,请将激光警告 / 说明标签重叠粘贴在已标记的原有激
光警告 / 说明标签位置。
规定及规格相关的注意事项
■关CSA认证
LR-TB 系列产品符合以下 CSA 标准及 UL 标准,并已通过 CSA 认证。将本产品作为 CSA
证品使用时,请注意以下事项。
适用标准: CAN/CSA C22.2 No.61010-1
UL61010-1
请使用以下任意一个电源
具备 CEC Canadian Electrical Code)及 NEC National Electrical Code)中规定的
Class 2 输出规格的 CSA/UL Listing 认证电源,或符合 CAN/CSA-C22.2 No.60950-1/
UL60950-1 中规定的 Limited Power Source 标准的 CSA/UL Listing 认证电源
设置高度应低于 2000 m
过电压类别:I
污染度:3
请设置于室内。
■关CE标识
基恩士根据以下条件,确认本产品满 EC 指令的必要事项。在 EU 各国使用本产品时,请
注意以下事项。
EMC 指令
适用标准:EN60947-5-2, Class A
但是,这些条件并非保证安装有本产品的所有机械装置都满足 EMC 指令中的必要事项。确
认机械装置整体的适合性是机械装置制造商的责任和义务。
表示若不遵守该注意事项,将导致人员伤亡。
表示若不遵守该注意事项,可能导致人员伤亡。
表示若不遵守该注意事项,将导致本产品损害以及财产损失。
本产品只可用来检测对象物体。不得以保护人体及人体的一部分为目的而
使用本产品。
本产品并非为防爆范围而设计,因此请勿在防爆范围中使用。
本传感器使用直流电源。如施加交流电源,则可能导致破裂、烧坏。
请勿与动力线和高压线使用同一配线。如使用同一配线,能会因干扰导致
误动作或主体破损。
使用市售的开关稳压器时,请务必将外壳接地端子接地。
请勿在室外或环境光可直接照射受光面的场所使用。
若不按此处规定的步骤控制或调整装置,将可能引起有害的辐射照射。
请务必遵守本手册中的指示,否则可能会导致人体(眼睛和皮肤等伤害事
故。
本产品发射的激光在分解时不会自动停止。切勿分解本产品。
关于2类激光产品
- 请勿凝视激光及镜面反射光。
- 请勿故意将激光朝向人体。
- 请小心激光光束路径。
如因激光的镜面反射或漫反射,而存在操作人员暴露在反射光中的危险,
请安装能够遮挡光束的防护屏。
- 请按照激光光束路径不与人眼等高的原则来安装产品。
关于1类激光产品
- 请勿凝视激光及镜面反射光。
项目 内容
型号
LR-TB5000
LR-TB5000C
LR-TB5000CL
波长
660 nm
脉冲宽度
4.3 ns
FDA(CDRH)
Part1040.10
激光分类
2 类激光产品 1 类激光产品
输出
1.0 mW 390 μW
JIS C 6802/
IEC 60825-1
激光分类
2 类激光产品 1 类激光产品
输出
1.0 mW 390 μW
危 险
!ࡻ
注 意
危 险
!ࡻ
注 意
!ࡻ
1567
1234
XX-
X
X
X
X
DISP
M
O
D
E
1
2
激光发射部
激光警告 / 说明标签
Class2 (英语
Class1
Class2 (与产品包装在一起,各国语言)
JIS C 68 02: 20 25
2

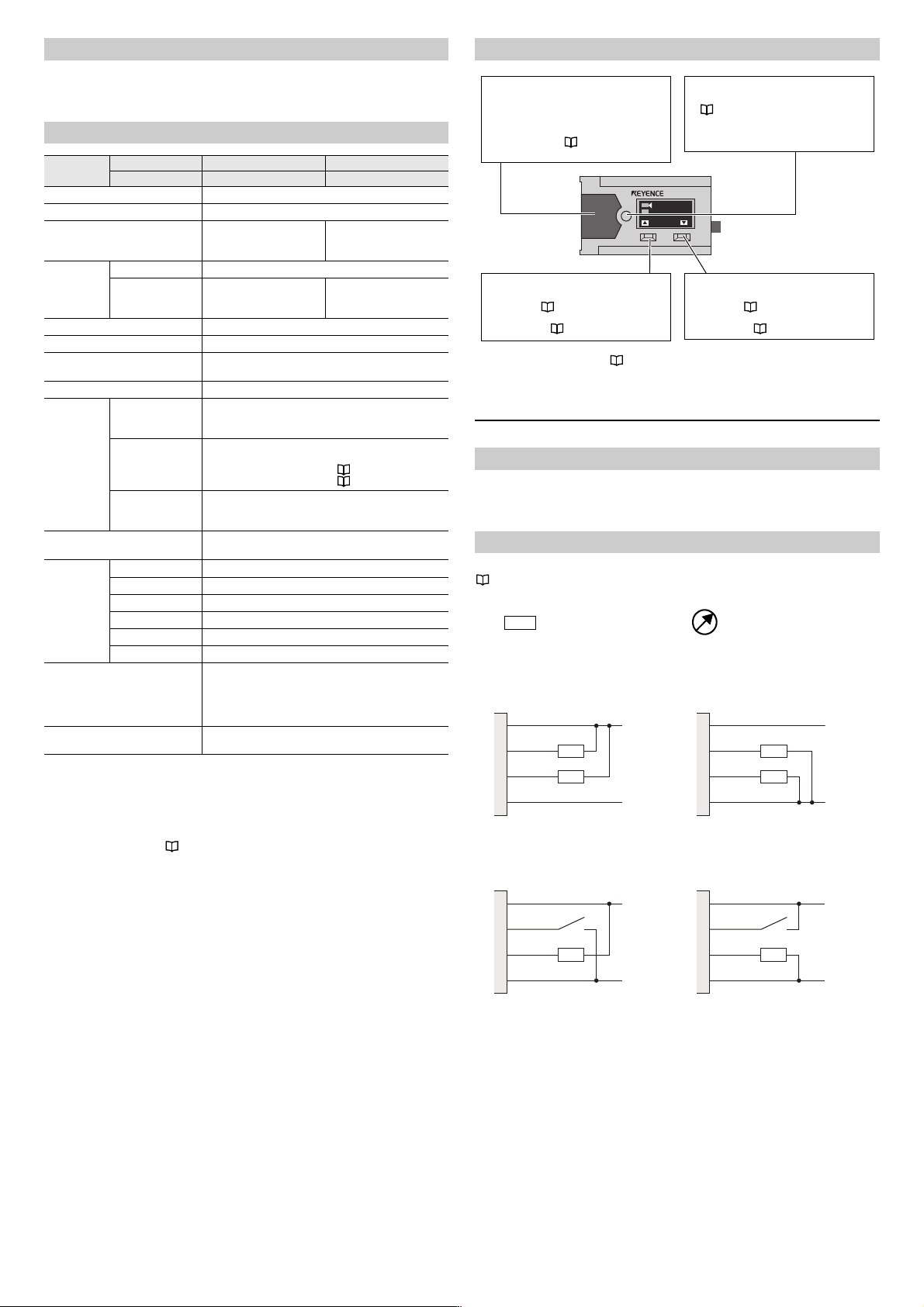

确认包装产品
主体
使用说明书
激光警告 / 说明标签 (仅限 LR-TB5000 / TB5000C
规格
1 显示范围:50 5200
2 分类是基于 IEC60825-1 并根据 FDA CDRH)的 Laser Notice 要求而实施的。
3 150 mA 以下 (包含负载)
4 输入 / 输出可从以下组合中选择。
控制输出 ×2、控制输出 + 外部输入、控制输出 + 模拟输出
外部输入 + 模拟输出
(有关设定方法请参照 使用说明书第 3 页)
5 IO-Link 支持 Specification v.1.1 / COM2 (38.4 kbps)
设定文件可从基恩士的主页 http://www.keyence.com)下载。
在无法经由网络下载文件的环境下使用时,请与就近的营业所联系。
各部位的动作
有关更加详细的说明,请参照切换显示画面 ” ( 8 )
2 设置和配线
设置
安装孔的紧固扭矩: 1. 5 N · m M4 螺丝)
如果检测目标为镜面,设置时,应避免正反射光直接投射至接收部。
配线
LR-TB 系列产品可在初始设定时,从以下组合中选择输入 / 输出线 (黑色、白色)的功能。
“3 初始设定 ” ( 3 )
请对不使用的输入 / 输出线单独进行绝缘处理。
Out1+Out2
NPN PNP
Input+Out1
NPN PNP
型号
电缆型
LR-TB5000
M12连接器电缆型
LR-TB5000C LR-TB5000CL
检测距离
1
60 5000 mm
光点直径 可变 (在 φ40 mm 以下使用)
响应时间
1 ms/10 ms/25 ms/
100 ms/1000 ms
切换方式
2 ms/20 ms/50 ms/
200 ms/2000 ms
切换方式
光源
类型 红色激光 660 nm
激光分类
2 类激光产品
IEC60825-1,FDA(CDRH)
Part1040.10
2
1 类激光产品
IEC60825-1,FDA(CDRH)
Par t1040.10
2
防止相互干扰功能 4 台 (使用防止干扰功能时)
定时器 OFF/ 断开延迟 / 接通延迟 / 单次
电源电压
20 30 VDC 含波纹电流 (P-P)10%
Class2 LPS
消耗电流 50 mA 以下 (不包含负载)
3
输入 / 输出
4 5
控制输出
NPN 集电极开路 /PNP 集电极开路 切换方式
30 VDC 以下, 50 mA 以下,残余电压 2 V 以下
N.O./N.C. 切换方式
外部输入
停止发射 / 调谐 / 基准面更新 切换方式
短路电流 NPN1 mA 以下 /PNP1 mA 以下
有关加载电压请参照配线图 使用说明书第
2
页)
有关输入时间请参照时刻图 使用说明书第
4
页)
模拟输出
电流输出 / 电压输出 切换方式
电流输出:4 20 mA 最大负载电阻 500 Ω
电压输出:0 10 V 外部负载电阻 5 kΩ 以上
保护电路
电源逆接保护、电源浪涌保护、输出短路保护、
输出浪涌保护、输出逆接保护
耐环境性
外壳防护等级
IP65/IP67 (IEC60529)
使用环境照明等级 白炽灯、阳光 100,000 lx 以下
环境温度 -20 +55°C (无冻结)
相对湿度 35 85%RH (无凝结)
耐冲击性 1,000 m/s
2
X Y Z 方向各 6
耐振动 10 55 Hz 双振幅 1. 5 m m   X Y Z 方向各 2 小时
材质
外壳
:
锌铸件 (镀镍铬),指示灯盖和按钮:
PES
镜头盖和显示器:
PMMA
(防止损伤镀层规格)
电缆护套:
PBT
,电缆:
PVC
M12
连接器 (仅限带电缆的
M12
连接器型)
TPE
PBT
、黄铜镀镍
重量
电缆型: 200 g (包含电缆)
M12 连接器电缆型: 160 g
1567
1234
XX-XXXX
DISP MODE
1
2
指示灯
输出 1 ON :橙
输出 1 OFF
:绿
错误 红色(闪烁)
满足以下 2 项条件时将进行闪烁。
稳定性输出 ON(第10 页)
输出 1 OFF(N.O.) ON(N.C.)
[SET] 按钮
不同的检测模式下操作不同
( 5 )
2 点调谐
1. 无工件时按下
2. 有工件时按下
[DISP/
]
按钮
1 s 以下
变更设定值 ( 7 )
3 s 以上
切换显示画面 ( 8 )
[MODE/
]
按钮
1 s 以下
变更设定值 ( 7 )
3 s 以上
进入设定画面 ( 9 )
负载(输入设备) 模拟电流 / 电压输入设备
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
3
Out1+Analog
NPN PNP
Input+Analog
NPN PNP

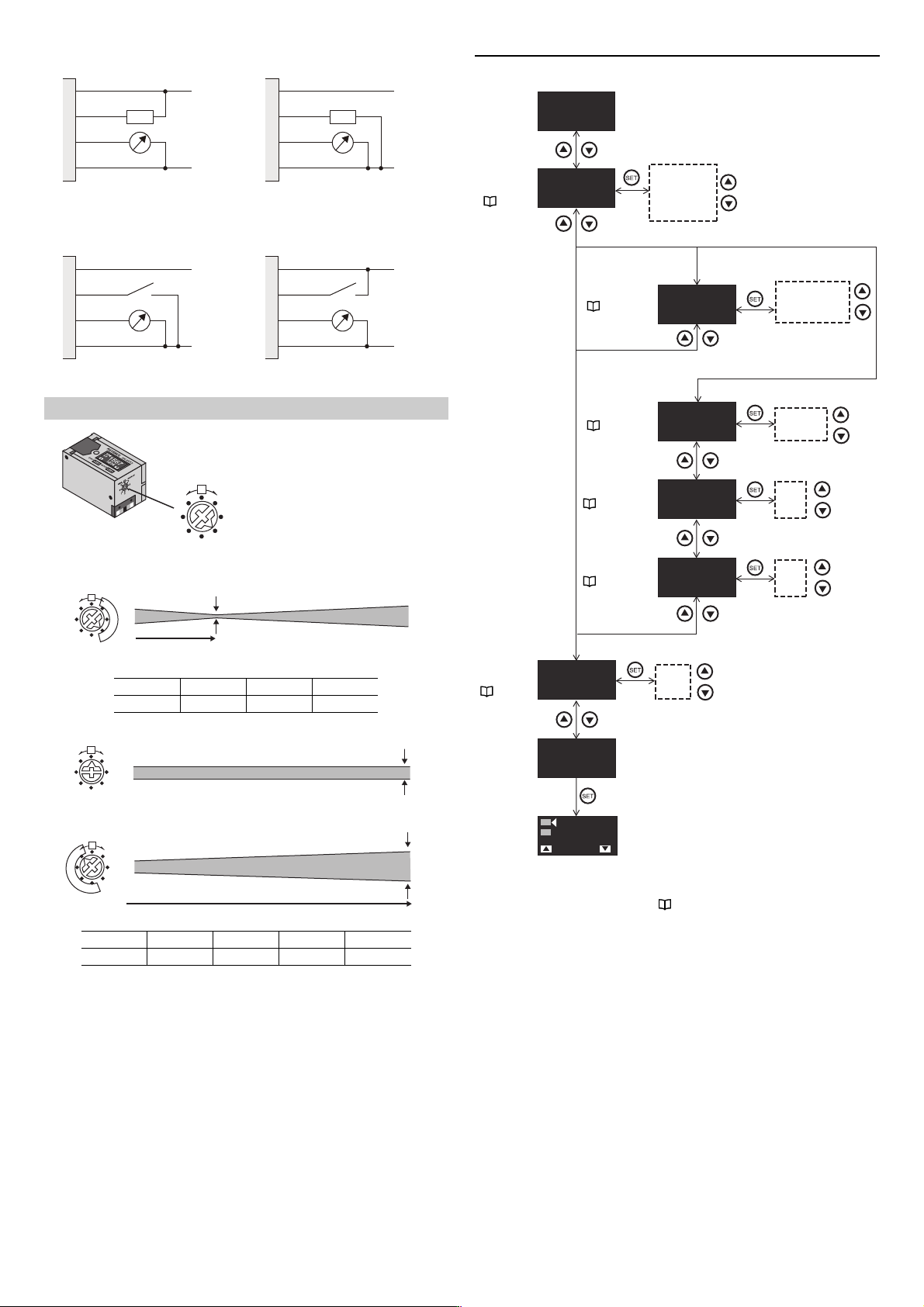

调整光点直径
缩小光点
平行光
放大光点
若检测目标带孔,则可通过增大光点直径,实现稳定检测。
请将检测距离上的光点直径设在
φ
40 mm 以下。
3 初始设定
购买本产品后首次接通电源时及执行初始化时,应进行如下初始设定。
初始设定完成后,将无法再变更 输入 / 输出选择 模拟选择 “NPN/PNP 选择
设定。若要变更,需再次执行初始化 初始化 ” ( 8 )
NARROW 1 2 3
X ( )
500 1000 2000
WIDE5678
X ( )
5000 3000 1500 750
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1, 棕色
4, 黑色
2, 白色
3, 蓝色
20 ... 30 V
0 V
1
2
3
4
5
6
7
8
WIDE
NARROW
可通过位于背面的调整盘调整光点直径。
1
2
3
4
5
6
7
8
WIDE
NARROW
0X mm
光点直径约 6 mm
1
2
3
4
5
6
7
8
WIDE
NARROW
0 X mm
光点直径约 40 mm
Start Config.
Select I/O
Select Input
Select Analog
Select Output
End Config.
RUN
NPN
NPN
PNP
Analog Scaling
Analog Scaling
4 - 20 mA
20 mA = 5000
4 mA = 0
4 - 20 mA
0 - 10V
Laser Off
Laser Off
Tuning
DATUM Preset
Out1+Out2
Out1+Out2
Out1+Out2
Out1+Analog
Out1+Analog or Input+Analog
Input+Analog
Input+Out1
Input+Out1
1234
500
1
2
9999
0
...
9999
0
...
3-1.
输入
/
输出
选择
(第
4
页)
3-2. 外部输入选择
(第4 页)
3-3. 模拟选择
(第4 页)
3-5.NPN/PNP
选择
( 4 )
3-4. 模拟下限
( 4 )
3-4. 模拟上限
( 4 )
