10 6-1 . 响应时间设定的响应时间越慢，检测越稳定。 ■ LR-TB50 0 0/TB 50 0 0C ■ LR-TB5 0 0 0CL 6-2. 输出逻辑设定 N.O ./N.C. 。 “4 检测模式 ” ( 第 5 页 ) 请参照。 6-3. 输出模式 ■标准 [Standard] 根据检测距离输出。 “4 检测模式 ” ( 第 5 页 ) 请参照。 ■视窗 [W indow] 根据检测距离输出。 “4-3. 视…

9

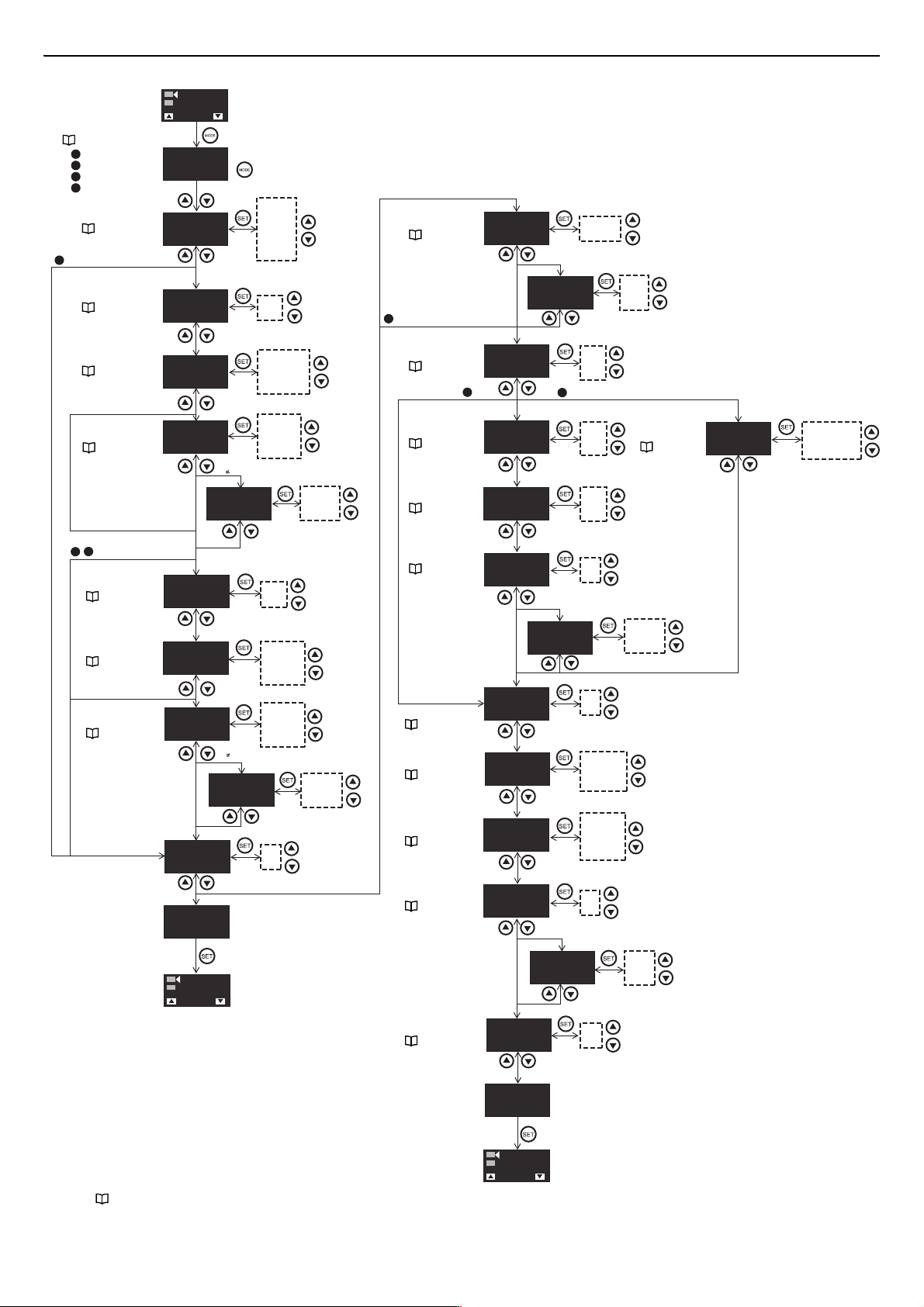

6 详细设定
显示画面中的值为初始值。
1000 ms
N.O.
N.C.
(Stability) *2
(Error) *2
Window
Off-delay
On-delay
One shot
9999 ms
1 ms
...
Off
Standard
Standard
Custom
Custom
Standard
Window
Stability
Error
Off
Off-delay
On-delay
One shot
Channel 4
Channel 3
Channel 2
Channel 1
High
Mid
Low
Laser Off
Tuning
DATUM Preset
Menu
Response Time
25 ms
Output1 Logic
N.O.
Output2 Logic
N.O.
Output2 Mode
Stability
Output1 Mode
Standard
Hysteresis
Standard
Hys.Value
10
Sensitivity
High
Analog Scaling
4 mA = 0
Analog Scaling
20 mA = 5000
Analog Test
Off
Output1 Timer
Off
Output2 Timer
Off
Adv. Settings
Off
End
End
Timer1 Setting
10 ms
100 ms
25 ms
10 ms
1 ms
4567
2345
1
2
3 s
*1
Off
Off
Timer2 Setting
10 ms
4567
2345
1
2
4567
2345
1
2
N.O.
N.C.
Off
On
Off
On
Off
On
100%
30%
Display Off
Off
On
On
On
On
RUN
RUN
9999 ms
1 ms
...
9999
0000
No
Yes
...
9999
0
...
20.0 mA
4.0 mA
...
9999
0
...
9999
0
...
Test Value
4.0 mA
Output Hold
Off
Brightness
30%
Interference
Channel1
Password Lock
Off
Enter Password
0000
Initialize?
No
B
B
A
A
C
D
Out1+Out2
B
Input+Out1
C
Out1+Analog
D
Input+Analog
Stability or Error
Stability or Error
Input Function
Laser Off
D
“3-1. 输入 / 输出选择 ” 的
设定
( 第 4 页 )
6-1. 响应时间
( 第 10 页 )
6-2. 输出 1 逻辑
( 第 10 页 )
6-3. 输出 1 模式
( 第 10 页 )
6-4. 输出 1 的
定时器
( 第 10 页 )
6-2. 输出 2 逻辑
( 第 10 页）
6-3. 输出 2 模式
( 第 10 页 )
6-4. 输出 2 的
定时器
( 第 10 页 )
6-5. 滞后
( 第 11 页 )
6-10. 输出保持
( 第 11 页 )
6-11. 画面亮度
( 第 11 页 )
6-13. 密码
( 第 11 页 )
6-14. 初始化
( 第 11 页 )
6-12. 防止干扰
( 第 11 页 )
6-6. 受光灵敏度
( 第 11 页 )
6-9. 输入功能
( 第 11 页 )
6-7. 模拟下限
( 第 11 页 )
6-7. 模拟上限
( 第 11 页 )
6-8. 模拟输出测试
( 第 11 页 )
高级设定
*1 LR-TB5000CL 的情况下，响应时间为：
2000 ms
200 ms
50 ms
20 ms
2 ms
*2 仅限在 “3-1. 输入 / 输出选择 ” ( 第 4 页 ) 中选择 [Out1+Analog] 时
可通过长按 [MODE] 按钮来完成设定

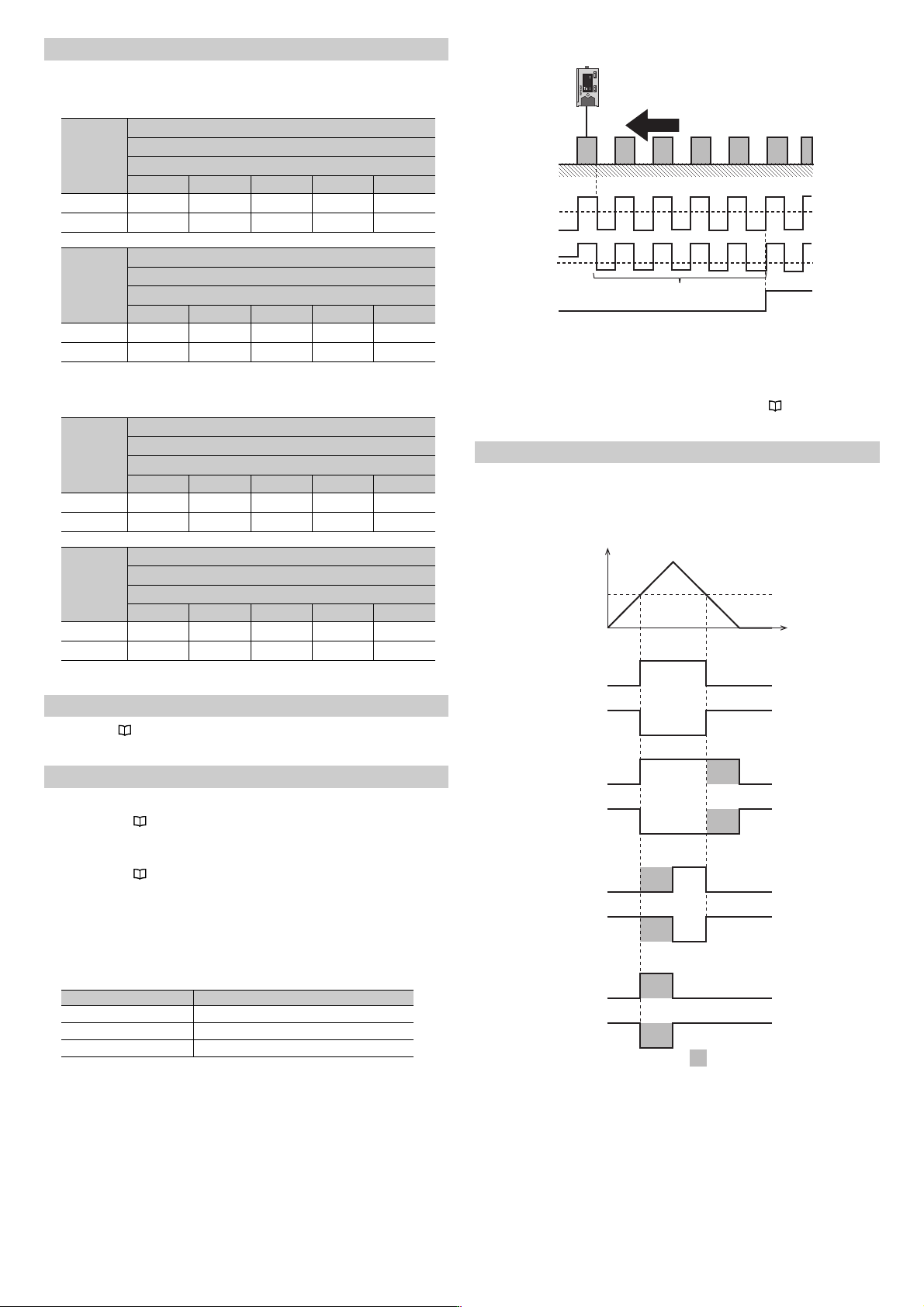

6-1. 响应时间

设定的响应时间越慢，检测越稳定。

■ LR-TB5000/TB5000C

■ LR-TB5000CL

6-2. 输出逻辑

设定 N.O./N.C.。 “4 检测模式 ” ( 第 5 页 ) 请参照。

6-3. 输出模式

■标准[Standard]

根据检测距离输出。 “4 检测模式 ” ( 第 5 页 ) 请参照。

■视窗 [Window]

根据检测距离输出。 “4-3. 视窗模式 ” ( 第 6 页 ) 请参照。

■稳定性 [Stability]

通过该功能，可确认由于检测面脏污等状况而导致的受光量下降。

●输入/ 输出选择为 [Out1 + Out2] 时

监视期间，如受光量下降至阈值（固定）以下，则进行输出。

例）

DATUM

模式下的图表

●输入/ 输出选择为 [Analog] 时

如受光量下降至阈值（固定）以下，并持续 5 s 以上，则进行输出。

■错误 [Error]

错误时输出。错误解除后，将自动重置输出。有关错误原因，请参照 “错误显示” (第11 页)。

6-4. 定时器

通过该功能，可延迟传感器的输出切换。

• 断开延迟 [Off-delay]

• 接通延迟 [On-delay]

• 单次 [One shot]

检测距离

(mm)

重复精度（mm）（典型示例）（温度一定）

白纸（反射率 90％）

响应时间 (ms)

1 10 25 100 1000

1000 ±7 ±3 ±3 ±3 ±3

5000 ±42 ±12 ±9 ±5 ±3

检测距离

(mm)

重复精度（mm）（典型示例）（温度一定）

灰色纸（反射率 18％）

响应时间 (ms)

1 10 25 100 1000

1000±11±4±3±3±3

5000 ±154 ±40 ±29 ±14 ±6

检测距离

(mm)

重复精度（mm）（典型示例）（温度一定）

白纸（反射率 90％）

响应时间 (ms)

2 20 50 200 2000

1000 ±9 ±6 ±6 ±3 ±3

5000 ±42 ±14 ±10 ±5 ±5

检测距离

(mm)

重复精度（mm）（典型示例）（温度一定）

灰色纸（反射率 18％）

响应时间 (ms)

2 20 50 200 2000

1000±12±6±4±3±3

5000 ±159 ±42 ±31 ±15 ±8

检测模式监视期间

DATUM

- 设定值 < 检测值 < + 设定值

距离检测值 < 设定值

视窗 LOW 侧设定值 < 检测值 < HIGH 侧设定值

NEAR

FAR

距离

设定值

受光量

阈值（固定）

稳定性输出

（N.O. 时）

（工件 > 背景）

次

1567

1234

XX-XXXX

DISP MODE

OFF

N.O.

N.C.

FAR

NEAR

OFF

N.O.

N.C.

OFF

N.O.

N.C.

OFF

N.O.

N.C.

OFF

定时器 OFF

断开延迟

接通延迟

单次

定时器时间

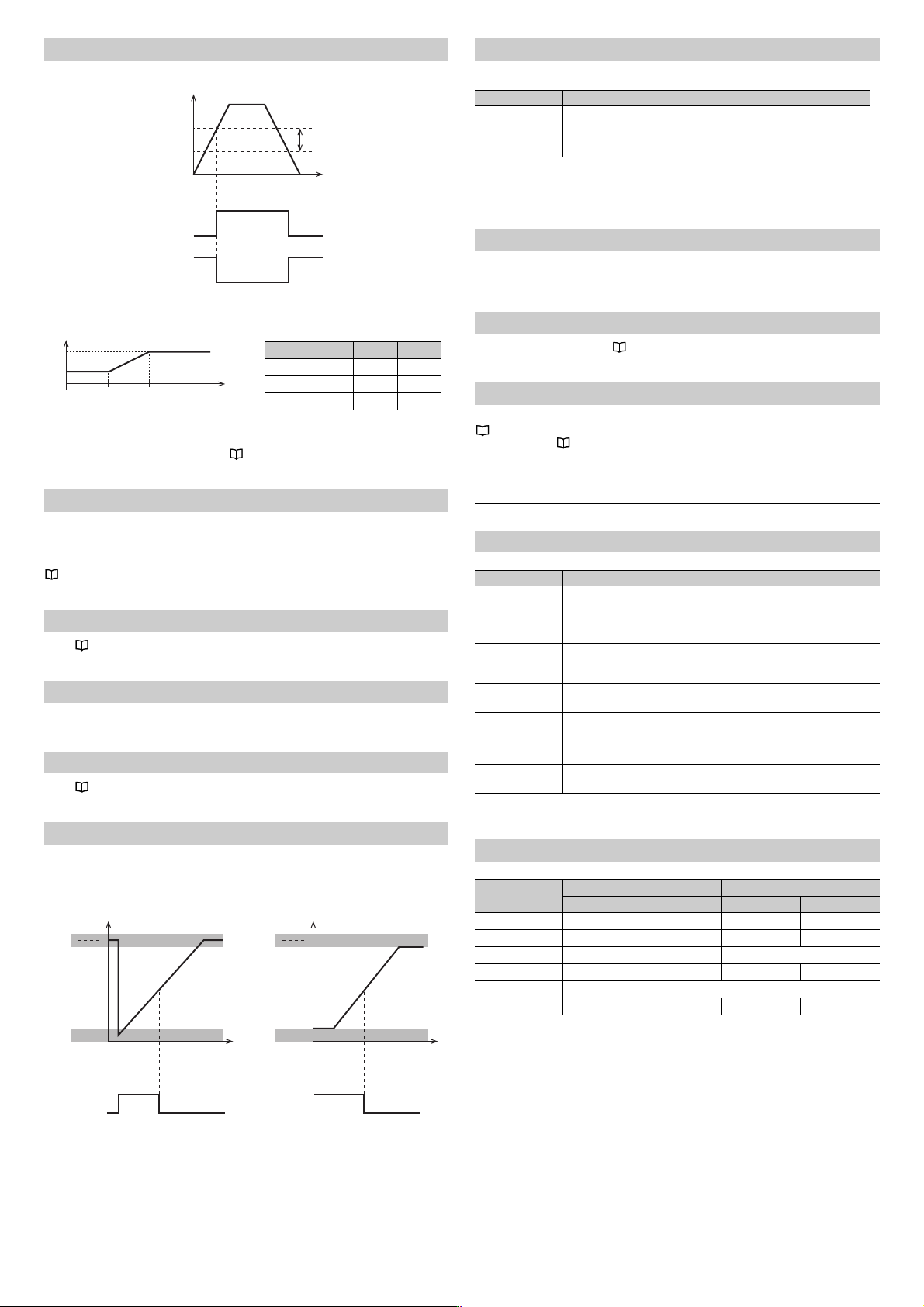

6-5. 滞后

滞后是指输出变为 ON 的值与输出变为 OFF 的值之差。

• [Standard] 模式下，滞后将根据响应时间和检测距离的变化而变化。

• [Custom] 模式下，可设为任意值，不受检测距离的影响。

• 有关各检测模式下动作的差异，请参照 “4 检测模式 ” ( 第 5 页 )。

6-6. 受光灵敏度

降低受光灵敏度级别，可减少以下误动作。

• 检测出传感器和检测目标间存在的灰尘或雾气

• 隔着透明体对检测目标进行检测时，检测出透明体

“6-1. 响应时间 ” ( 第 10 页 ) 为 [1 ms/10 ms]/[2 ms/20 ms] 时将无法进行变更。

6-7. 模拟下限 / 上限

请参照 “3-4. 模拟下限 / 上限 ” ( 第 4 页 )。

6-8. 模拟输出测试

可输出任意电流值或电压值。

6-9. 输入功能

请参照 “3-2. 外部输入选择 ” ( 第 4 页 )。

6-10. 输出保持

无法接收光时，保持上一显示值和输出状态。

■ 输出保持功能OFF时 ■ 输出保持功能ON时

6-11. 画面亮度

设定一定时间未进行按钮操作时的动作。

• 长时间使用后，显示器的亮度将会下降。

• 设为 [100%] 时，将加速显示器亮度的下降。

6-12. 防止干扰

LR-TB 系列产品可通过变更发光频道，防止相互干扰的影响。若需在近旁使用多台 LR-TB 系

列产品，请设为互不相同的发光频道。

6-13. 密码

设为 [ON] 后，可设定用于解除 “ 锁键 ” ( 第 8 页 ) 的密码。设定范围为 “0 至 9999”。

6-14. 初始化

将传感器的设定初始化。可通过快捷键执行初始化。

“ 初始化 ” ( 第 8 页 )

初始化后，需进行 “3 初始设定 ” ( 第 3 页 )。

7 其他

错误显示

※ 显示 [NEAR」或 “----” 时，即使将输出模式设为 [Error]，输出也不会动作。

发生错误时的输出

※1 选择 [Error] 时，无论 N.O. 及 N.C. 的状态如何 , 都会因输出保护而固定为 OFF。

※2 选择 [Error] 时，固定为 ON （N.O.）或 OFF （N.C.）。

FAR

NEAR

OFF

N.O.

N.C.

OFF

滞后

设定值

1000 2000

滞后

检测距离

单位：mm

响应时间 (ms)

A(mm) B(mm)

25 ～ 2000

15 20

10, 20 30 40

1, 2 60 80

NEAR

（

N.O.

）

OFF

NEAR

（

N.O.

）

OFF

显示显示

距离显示距离显示设定值设定值

距离距离

输出输出

项目内容

100％显示器的亮度始终为 100%

30％（初始值）经过一定时间后，将显示器的亮度降至 30%

Display Off

经过一定时间后，关闭显示器

错误显示原因与对策

NEAR

※

检测目标位于可检测范围之外（距离过近）。

- - - -

※

无法接收到来自检测目标的反射光。

• 来自检测目标的反射光量较小。

• 检测目标位于 LR-TB 的检测距离之外（距离过远）。

Over Current

输出线中有过电流通过。

• 请确认输出线是否正确连接。

• 请确认输出线是否与其他线发生接触。

Laser Error

激光二极管出现异常。

• 若重新接通电源后仍未恢复，则属于故障。

EEPROM Error

1) 设定的修改次数已超过 100 万次。

• 已达到存储器的使用寿命。

2) 存储器出现异常。

• 若重新接通电源后仍未恢复，则属于故障。

System Error

内部系统出现异常。

• 若重新接通电源后仍未恢复，则属于故障。

错误显示

ON/OFF 输出

模拟输出

N.O. N.C. 4-20 mA

0 至 10 V

NEAR ON OFF 3.8 0

- - - - OFF ON 20.5 10

Over Current

※1

OFF OFF

正常

Laser Error

※2

OFF ON 2 0

EEPROM Error

※2

正常

System Error

※2

OFF ON 2 0
