步骤 1 、 点击左下 角 建立新程序 。建立新程序 时会提示是否 保存现有程 序。保存选是 ，不保存选 否，放弃操作 选取消。 程式 编写 2. 进入 界面，点击 ，选择右上角 ，选定整理 好的TXT格式坐 标文件，打 开。（如图 1 ）

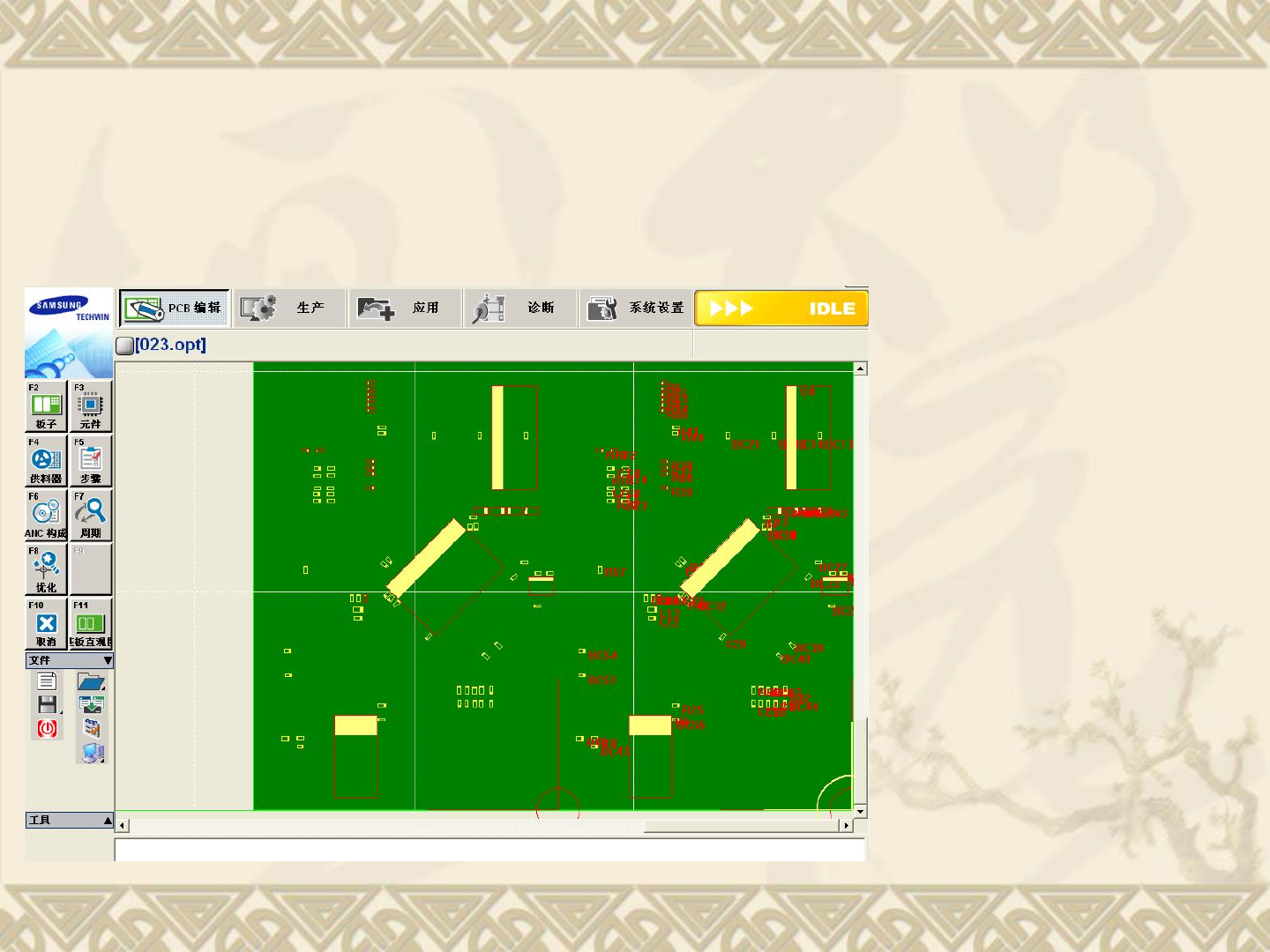

9、子菜单：基板直观图（F11）
菜单功能：
1、进入PCB直观
图能查询PCB
板的进板方向，
具体元件的贴
装位置等。
步骤
1、 点击左下角
建立新程序。建立新程序时会提示是否保存现有程序。保存选是，不保存选否，放弃操作选取消。
程式编写
2.进入
界面，点击
，选择右上角
，选定整理好的TXT格式坐标文件，打开。（如图1）
3.打开坐标文件后自动弹出坐标文件编辑窗口，分别将信息填入对应的坐
标列，多余行列不选。编辑OK后选择右下角转入（如图2
