4 、子菜单： 步骤（ F5 ） 菜单功能： 1 、查看 / 编辑元件的贴装位置、 种类、规格、贴装角度、 贴装步骤、使用吸嘴 ANC 位置； 2 、矫正元件的贴装位置。 注意事项： 1 、在校准贴准 坐标时重标不 能相同； 2 、 PCB 产品有拼板 的情况下， 在调完机后需 廷伸优化， 增加机器贴装 效率； 3 、优化后的程 式，贴装步骤 尽可能是贴装 头的倍数； 4 、生产前确认 所贴元件是否 有 SK 防止漏贴。
3、子菜单：供料器（F4）
菜单功能：
1、可以编辑/和查看每一站供
料器的用料种类和规格；
2、可以矫正飞达、
振动飞达、Tray盘的取料位
置；
3、物料间距推料次数调整；
注意事项：
1、校正吸取坐标不要重
复，吸取的高度不要低于
限位值，推料次数要与物
料间距一致。

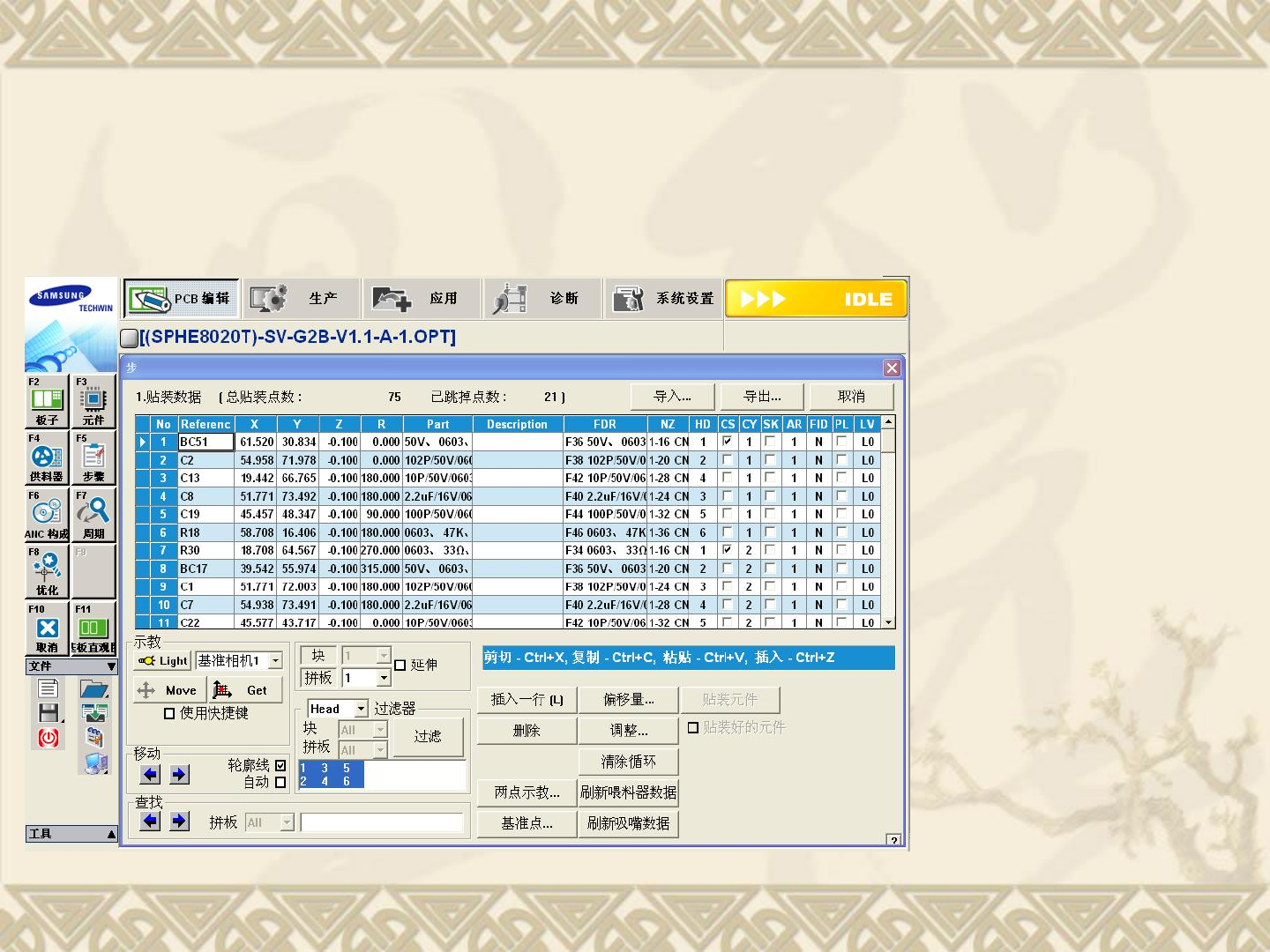

4、子菜单：步骤（F5）
菜单功能：
1、查看/编辑元件的贴装位置、
种类、规格、贴装角度、
贴装步骤、使用吸嘴ANC
位置；
2、矫正元件的贴装位置。
注意事项：
1、在校准贴准坐标时重标不
能相同；
2、PCB产品有拼板的情况下，
在调完机后需廷伸优化，
增加机器贴装效率；
3、优化后的程式，贴装步骤
尽可能是贴装头的倍数；
4、生产前确认所贴元件是否
有SK防止漏贴。

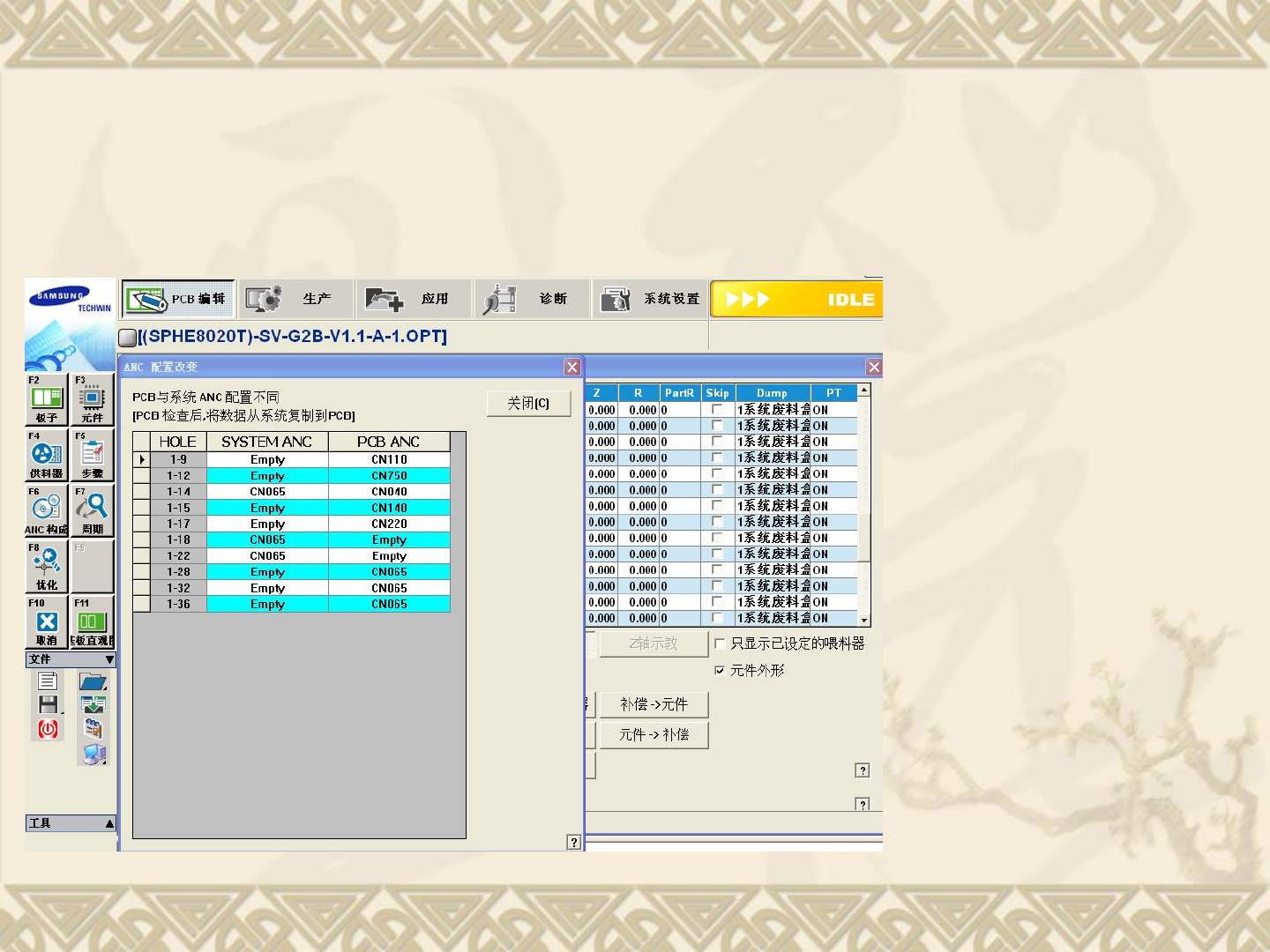

5、子菜单：ANC构成（F6）
菜单功能：
1、检测PCB与系统
ANC配置。用于
更正PCB所用吸
嘴与设备不相同。
