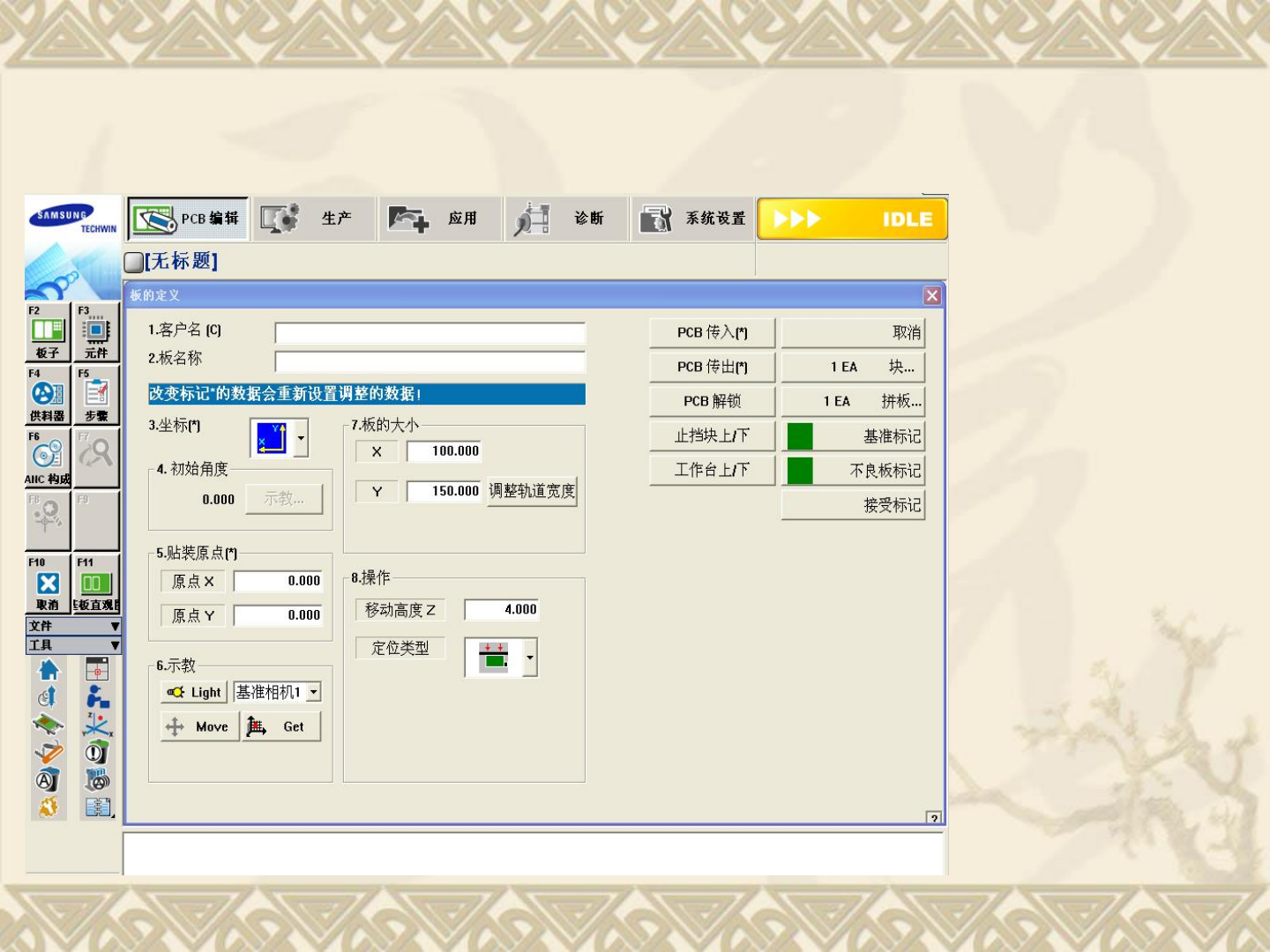

1、子菜单：板子（F2）
菜单的功能：
1、用于编辑查看和更改PCB
客户名，板的原点坐标、
PCB板子的长宽；
2、PCB传入/传出：控制板子
的进出，止挡块、工作台
的上/下控制；
3、基板Mark标记：通过此设
定用于PCB进板后贴装坐
标补正；
4、不良板标记和接受标记：
用于拼板中不良部分识别，
不贴元件。
注意事项：在贴装元件高度超
过4MM时，移动高度要
进行相应的增加，防止贴
装时元件干涉不良。

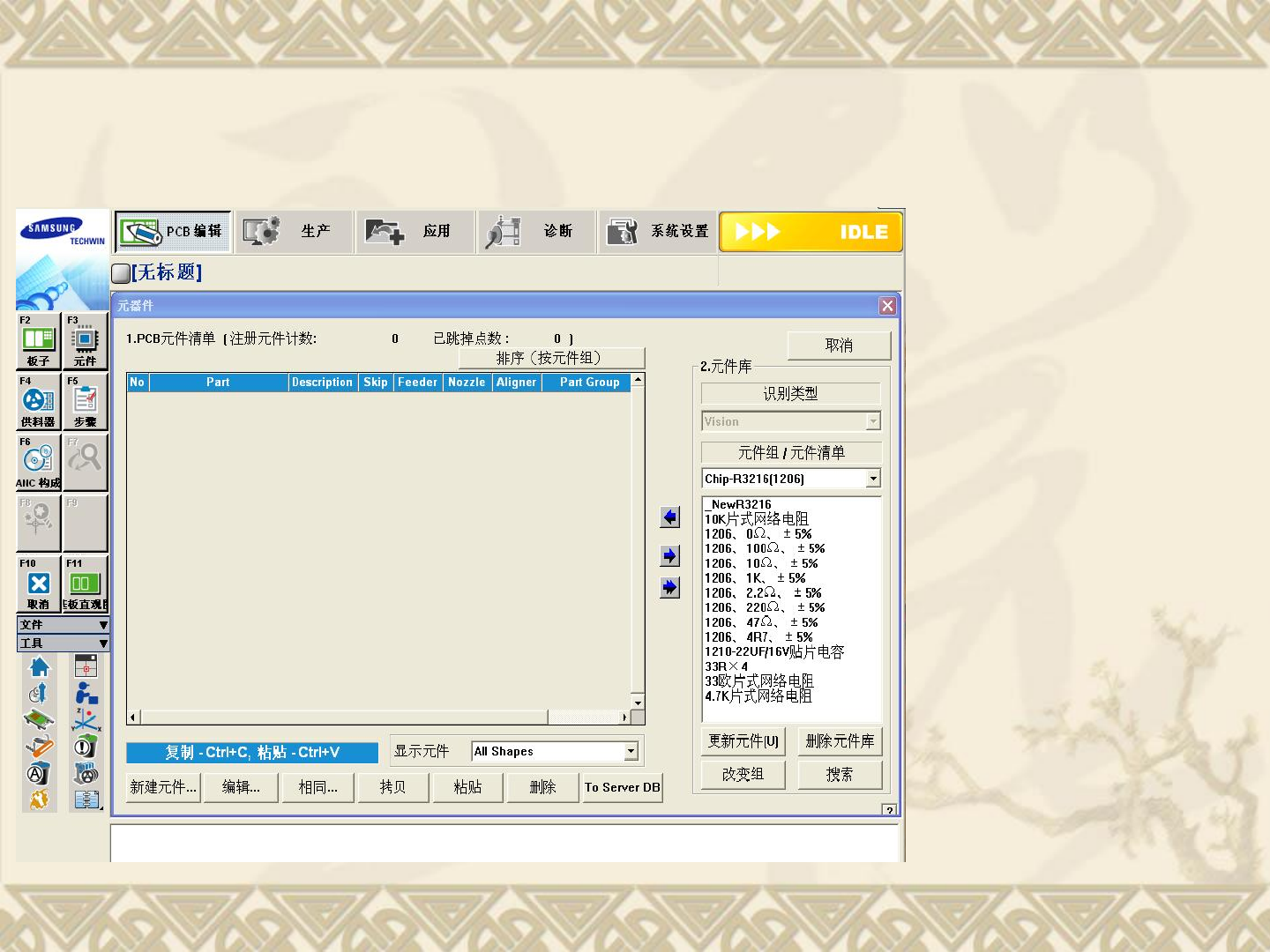

2、子菜单：元件（F3）
菜单的功能：
1、在资料库中选择元件的种
类和规格；
2、资料库中没有的元件可以
在该菜单新建。
3、在此编辑元件参数可用的
喂料器，吸嘴型号；
4、生产正常后的元件资料可
以推送到元件组，用于下
次生产备用，如生产过的
元件直接推送到PCB元件
清单，可节省编辑元件时
间。
注意事项：1、使用的吸嘴外
直径与元件宽度相近，每
次编写元件名称一致，可
有效后期元件编辑。
2、生产前确认此处是否有SK
元件需要贴装物料。

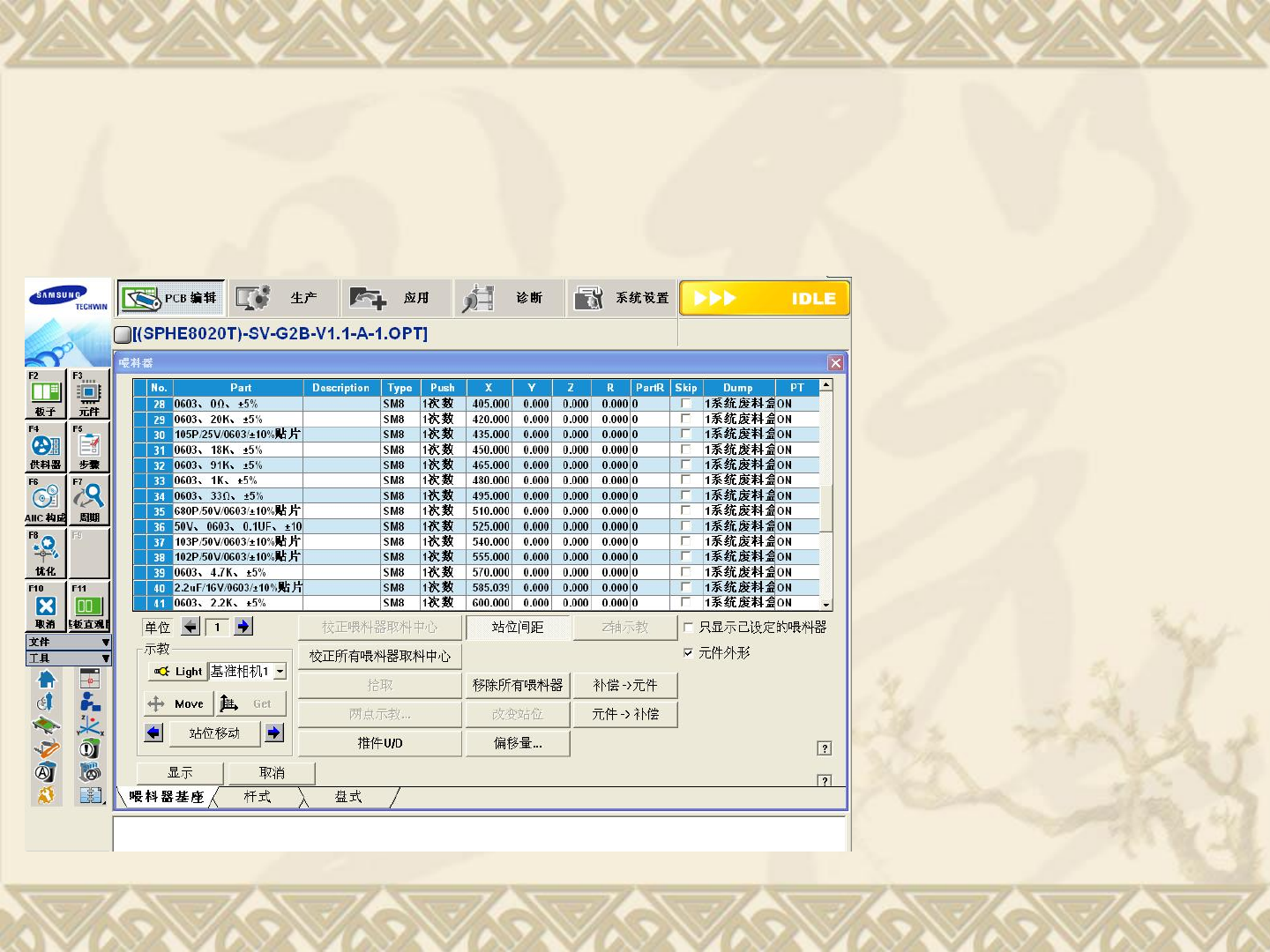

3、子菜单：供料器（F4）
菜单功能：
1、可以编辑/和查看每一站供
料器的用料种类和规格；
2、可以矫正飞达、
振动飞达、Tray盘的取料位
置；
3、物料间距推料次数调整；
注意事项：
1、校正吸取坐标不要重
复，吸取的高度不要低于
限位值，推料次数要与物
料间距一致。
