冷却液用阀
流体控制元件
冷却液阀
SGC
•
控制机床冷却液（切削液）的大流量型阀。
•
低消耗功率 ：
0.35W
（
DC24V
的场合）
•
最高使用压力 ：
0.5MPa
、
1MPa
、
1.6MPa
•
寿命
500
万次以上（根据本公司寿命试验条件）
•
对应
CE
标准。
•G
螺 纹（
ISO1179-1
）标准可选。
•
气控型、外部先导电磁型。
系列 阀形式 接管口径 孔口直径（
mmø
）
SGC
N.C./N.O. 3/8~2 9~51
高压用冷却液阀
SGH
•
最高使用压力 ：
3MPa
、
7MPa
、
10MPa
、
14MPa
•
对应高速研磨、深孔钻头加工。
•
对应高压冷却液的润滑、切粉吹飞、冷却。
•
低消耗功率 ：
0.35W
（
DC24V
的场合）
•
寿命
300
万次以上（根据本公司寿命试验条件）
•
对应
CE
标准。水锤降低
20%
。
•G
螺 纹（
ISO1179-1
）标准可选。
•3
通逆加压规格标准化。
•
气控型、外部先导电磁型。
系列 阀形式 接管口径 孔口直径（
mmø
）
SGH
N.C./N.O./3
通逆加压
3/8~1 7.5~15.9
冷却液阀
VNC
•
机床等的冷却液（切削液）控制适用。
•
最高使用压力 ：
0.5MPa
、
1MPa
•
气控型、外部先导电磁型。
系列 阀形式 接管口径 孔口直径（
mmø
）
VNC
N.C./N.O.
1/8~2
1 1/4B~3B
7~80
高压用冷却液阀
VNH
•
机床等的高压冷却液（切削液）控制适用。
•
最高使用压力 ：
3.5MPa
、
7MPa
•
气控型、外部先导电磁型。
系列 阀形式 接管口径 孔口直径（
mmø
）
VNH
N.C. 3/8~1 3.9~15.7
P.58
P.59
9
流体控制元件
水性
·
溶剂类流体用阀
2
通比例电磁阀
水性
·
溶剂类流体用阀（
2·3
通气控阀）
VCC
•
对应
2
种液体涂料（
VCC12D
）
　
PTFE
膜片结构
=
排除滑动部
　降低涂料的固着
•
可装在机械手臂上（省空间、轻量）
　
2
阀
/1
位
装 载（
30mm
间距）
　
2·3
通混装
　树脂集装块
系列 孔口直径 使用流体
VCC
ø3.8
水性
·
溶剂涂料、墨水、洗净剂（水、醋酸丁酯）、空气
SUS316L
不锈钢接头
VCK
•
无密封带，无需考虑绝缘。（适用于高电压涂装）
•
配管组装或拆解维护空间小。
系列 材质
/
名称 接管口径
VCK
SUS316L
不锈钢接头
G1/4
软质氟树脂
2
层管
TQ
•
使用柔软、耐磨性优异的管子输送溶剂等液体。
•2
层结构 ：外层，特殊尼龙树脂 ；内层，特殊氟树脂。
•
内壁平滑性　
Ra0.02
μ
m
相当。
系列
管子外径
颜色 使用流体
公制尺寸
TQ
ø4, ø6, ø8, ø10, ø12
半透明（材料颜色） 空气、水、惰性气体、溶剂
小型比例电磁阀
PVQ
•
流量与电流成比例，可实现无级控制。
•
重复精度 ：
3%
以下。
•
迟滞 ：
10%
以下。
系列 流量控制范围
L/min
流体
PVQ
0~5
0~6
0~75
0~100
空气、惰性气体
P.60
P.64
10

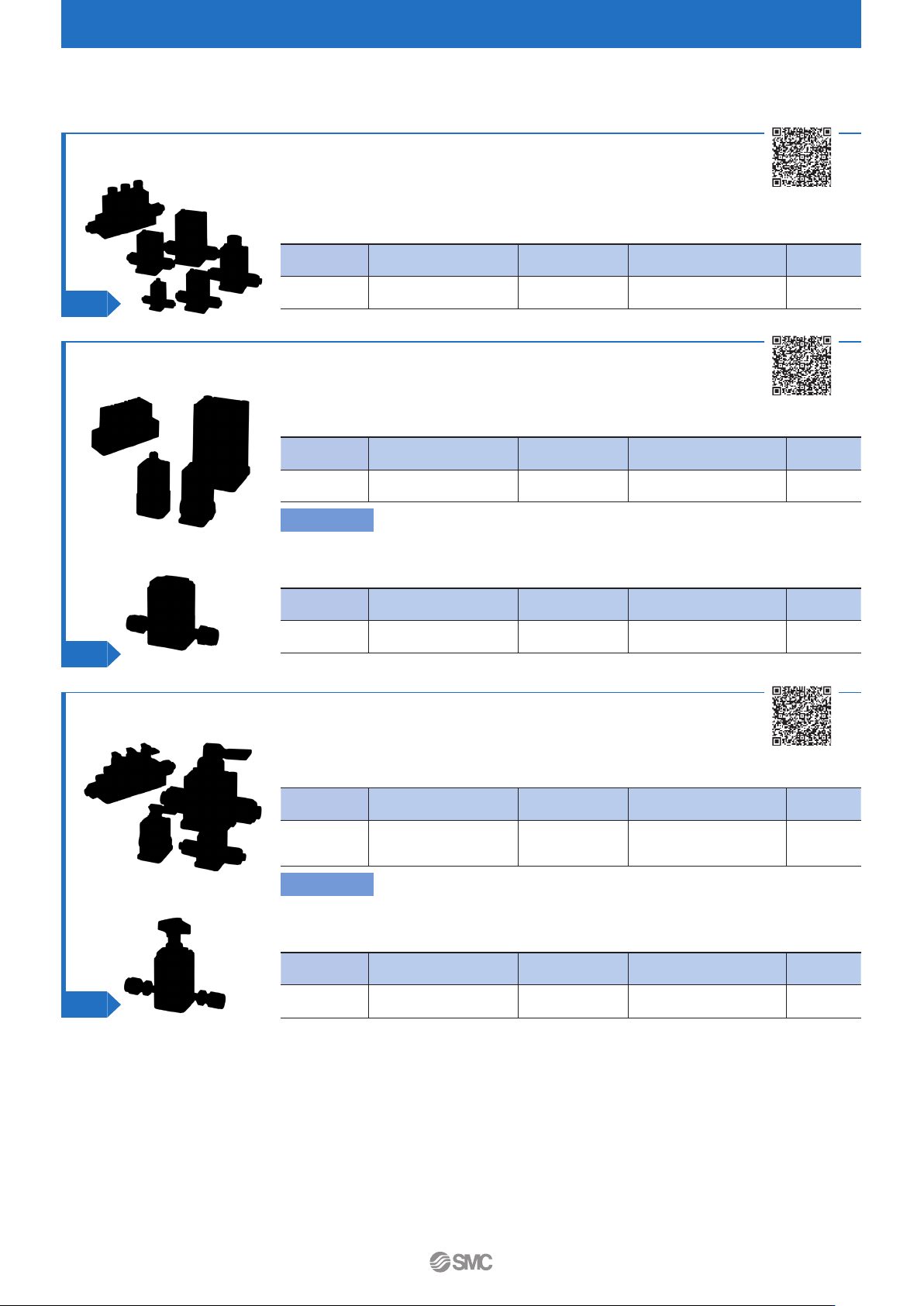

化学液用阀
化学液用阀／氟树脂元件
化学液用气控阀
/
接头一体型
LVC
•
主体材质 ：
New PFA
• N.C./N.O./
双气控。
•
对应流体温度
100
℃。
•
集装式型号 ：
LLC2, LLC3, LLC4, LLC5
系列 类型 阀形式 适合管子外径
孔口直径
（
mmø
）
LVC
气控型
接头一体型
N.C./N.O./
双气控
公制：
3~25
英制：
1/8~1
4~22
化学液用气控阀
/
螺纹拧入型
LVA
•
主体材质 ：
New PFA/SUS/PPS
•
膜片材质 ：
PTFE, EPR, NBR
可供选择。
•
集装式型号 ：
LLA2, LLA3, LLA4, LLA5
系列 类型 阀形式 接管口径
孔口直径
（
mmø
）
LVA
气控型
螺纹拧入型
N.C./N.O./
双气控
1/8~1 2~22
•
主体材质 ：
SUS
•
驱动部材质 ：
ADC
•
缓冲器材质 ：
FKM/EPDM
系列 类型 阀形式 适合管子外径
孔口直径
（
mmø
）
LVA
气控型
对应有机溶剂
N.C./N.O./
双气控
公制：
6~19
英制：
1/4~1
4~22
化学液用阀
/
手动型（接头一体型
/
螺纹拧入型）
LVH
•
主体材质 ：
New PFA/SUS/PPS
•
锁定式
·
非锁定式。
•
集装式型号 ：
LLH2, LLH3, LLH4
系列 类型 阀形式
接管口径
（适合管子外径）
孔口直径
（
mmø
）
LVH
手动型
（接头一体型
/
螺纹拧入型）
N.C.
螺纹拧入型
1/8~1/2
接头一体型
公制：
ø3~ø12
英制：
1/8~1/2
4~12
•
主体材质 ：
SUS
•
驱动部材质 ：
ADC
•
缓冲器材质 ：
FKM/EPDM
系列 类型 阀形式 适合管子外径
孔口直径
（
mmø
）
LVH
手动型
对应有机溶剂
N.C.
公制：
6~19
英制：
1/4~1
4~22
对应有机溶剂
对应有机溶剂
P.61
P.61
P.61
11
