化学液用气控阀 / 省空间型 L VD • 小型 · 省空间 ， 配管方向尺寸最大缩短 29% 。 • 主体材质 ： New PF A • 膜片材质 ： PTFE • 驱动部材质 ： PPS, PVDF （ L VD-F/FN ） 注） 出管型为管子外径。 系列 类型 阀形式 适合管子外径 注） 孔口直径 （ mmø ） 公制 英制 L VD 接头一体型 N.C./N.O./ 双气控 3~19 1/8~3/4 2~16 L VD 出管型…
化学液用阀
化学液用阀／氟树脂元件
化学液用气控阀
/
接头一体型
LVC
•
主体材质 ：
New PFA
• N.C./N.O./
双气控。
•
对应流体温度
100
℃。
•
集装式型号 ：
LLC2, LLC3, LLC4, LLC5
系列 类型 阀形式 适合管子外径
孔口直径
（
mmø
）
LVC
气控型
接头一体型
N.C./N.O./
双气控
公制：
3~25
英制：
1/8~1
4~22
化学液用气控阀
/
螺纹拧入型
LVA
•
主体材质 ：
New PFA/SUS/PPS
•
膜片材质 ：
PTFE, EPR, NBR
可供选择。
•
集装式型号 ：
LLA2, LLA3, LLA4, LLA5
系列 类型 阀形式 接管口径
孔口直径
（
mmø
）
LVA
气控型
螺纹拧入型
N.C./N.O./
双气控
1/8~1 2~22
•
主体材质 ：
SUS
•
驱动部材质 ：
ADC
•
缓冲器材质 ：
FKM/EPDM
系列 类型 阀形式 适合管子外径
孔口直径
（
mmø
）
LVA
气控型
对应有机溶剂
N.C./N.O./
双气控
公制：
6~19
英制：
1/4~1
4~22
化学液用阀
/
手动型（接头一体型
/
螺纹拧入型）
LVH
•
主体材质 ：
New PFA/SUS/PPS
•
锁定式
·
非锁定式。
•
集装式型号 ：
LLH2, LLH3, LLH4
系列 类型 阀形式
接管口径
（适合管子外径）
孔口直径
（
mmø
）
LVH
手动型
（接头一体型
/
螺纹拧入型）
N.C.
螺纹拧入型
1/8~1/2
接头一体型
公制：
ø3~ø12
英制：
1/8~1/2
4~12
•
主体材质 ：
SUS
•
驱动部材质 ：
ADC
•
缓冲器材质 ：
FKM/EPDM
系列 类型 阀形式 适合管子外径
孔口直径
（
mmø
）
LVH
手动型
对应有机溶剂
N.C.
公制：
6~19
英制：
1/4~1
4~22
对应有机溶剂
对应有机溶剂
P.61
P.61
P.61
11
化学液用气控阀
/
省空间型
LVD
•
小型
·
省空间，配管方向尺寸最大缩短
29%
。
•
主体材质 ：
New PFA
•
膜片材质 ：
PTFE
•
驱动部材质 ：
PPS, PVDF
（
LVD-F/FN
）
注）出管型为管子外径。
系列 类型 阀形式
适合管子外径
注）
孔口直径
（
mmø
）
公制 英制
LVD
接头一体型
N.C./N.O./
双气控
3~19 1/8~3/4 2~16
LVD
出管型
N.C./N.O./
双气控
6~19 1/4~3/4 4~16
LVD-F/FN
LQ1
接头一体型
N.C./N.O./
双气控
3~25 1/8~1 4~22
LVD-F/FN
LQ3
接头一体型
N.C./N.O./
双气控
6~25 1/4~1 4~22
LVD-F/FN
出管型
N.C./N.O./
双气控
6~25 1/4~1 4~22
化学液用气控阀
/
外部无金属
LVQ
•
无螺钉一体结构 ：驱动部与主体部无需螺钉连接
•
主体材质 ：
New PFA
•
膜片材质 ：
PTFE
•
驱动部材质 ：
PVDF
系列 类型 阀形式
适合管子外径
孔口直径
（
mmø
）
公制 英制
LVQ
接头一体型
N.C./N.O./
双气控
3~25 1/8~1 4~22
LVQ
省空间型
N.C./N.O./
双气控
接头尺寸：
2~6
接头尺寸：
2~6 4~22
LVQ
出管型
N.C./N.O./
双气控
6~25 1/4~1 4~22
化学液用阀
化学液用阀／氟树脂元件
管接头／针阀
氟树脂管接头
/
嵌入导套式
LQ1
•
材质 ：
New PFA
•4
层密封结构。
•
不用变更接头主体即可更换管子尺寸。
系列 最高使用压力 使用温度（℃）
LQ1
1.0MPa 0~200
氟树脂管接头
/
扩口式
LQ3
•
材质 ：
New PFA
•3
层密封结构。
•
组装施工性优良。
系列 最高使用压力 使用温度（℃）
LQ3
1.0MPa
螺母材质
PVDF
：
0~150
螺母材质
PFA
：
0~200
12
氟树脂针阀
LVN
•
材质 ：
New PFA
•
接头一体结构。使用高级管接头／
LQ2
系列
•3
层密封结构。
系列
适合管子外径
流量调整范围（
L/min
） 孔口直径（
mmø
）
公制 英制
LVN
4~12 1/8"~1/2" 0~12 4.4~10

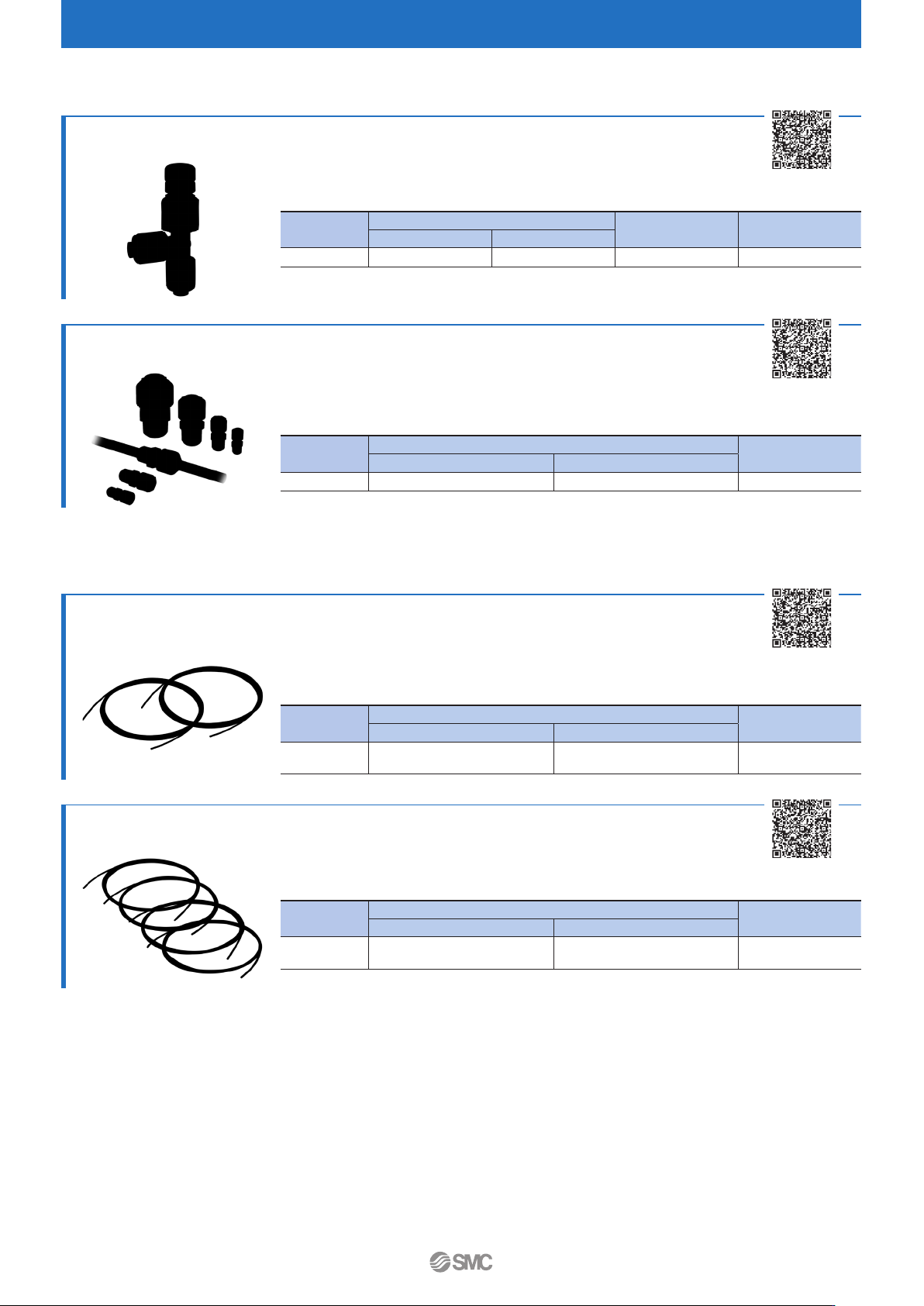

氟树脂管贯通型卡套式接头
LQHB
•
管子定位自由 ：管子可贯通于接头主体，可置于任意位置。
•
用于半导体制造工程中化学液的压送等工艺。
•
对应酸
·
碱
·
超纯水等化学液。
•
材质 ：
New PFA
（本体、螺母）、
PTFE
（弹簧夹）
系列
适合管子外径
使用温度（℃）
公制尺寸 英制尺寸
LQHB
ø3~ø25 ø1/8"~ø1" 0~200
接头／针阀
化学液用阀／氟树脂元件
氟树脂管
TL/TIL
•
材质 ：
Super PFA
•
最高使用温度 ：
260
℃（因条件不同而不同）
※订制规格
系列
管子外径
颜色
公制尺寸 英制尺寸
TL/TIL
4, 6, 8, 10, 12, 19
1/8", 3/16", 1/4", 3/8",
1/2", 3/4", 1", 1 1/2"
※
半透明
氟树脂管
TLM/TILM
•
最高使用温度 ：
260
℃（因条件不同而不同）
•
符合日本的食品卫生法试验。
•
适合
FDA
（美国食品药品监督管理局）§
177-1550
溶出试验。
系列
管子外径
颜色
公制尺寸 英制尺寸
TLM/TILM
ø2, ø3, ø4, ø6, ø8, ø10,
ø12, ø16, ø19, ø25
ø1/8", ø3/16", ø1/4", ø3/8", ø1/2",
ø3/4", ø1", ø1 1/4"
半透明、黑、红、蓝
管子
