REEL LOADER 3/
リールローダ 3/
2UGKFW000317
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
96 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
97 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
98 S66683 1 CYLINDER, AIR
シリンダ　エアー
CDJ2B10-45Z-M9BL-B
99 2MGKFW126701 1 PUSHER
プッシャ
100 K5337G 2 CONTROLLER, SPEED
コントローラ　スピード
AS1201F-M5-04 (ｼﾛ)
101 2MGKFW208500 1 BKT
ＢＫＴ
102 K5258K 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X006(3ｶ ｼﾛ)
27
PTS- RLD- 03
1
1.1
2
3
4
5
6
7
8
9
10
11
11.1
12
13
14
15
16
16
17
17
18
19
20
21
22
23
26
27
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
51.1
51.2
52
53
53.1
53.2
54
55
55
56
57
58
59
60
61
62
63
64
65
66
88
89
67
67
68
69
69.1
70
71
71.1
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87

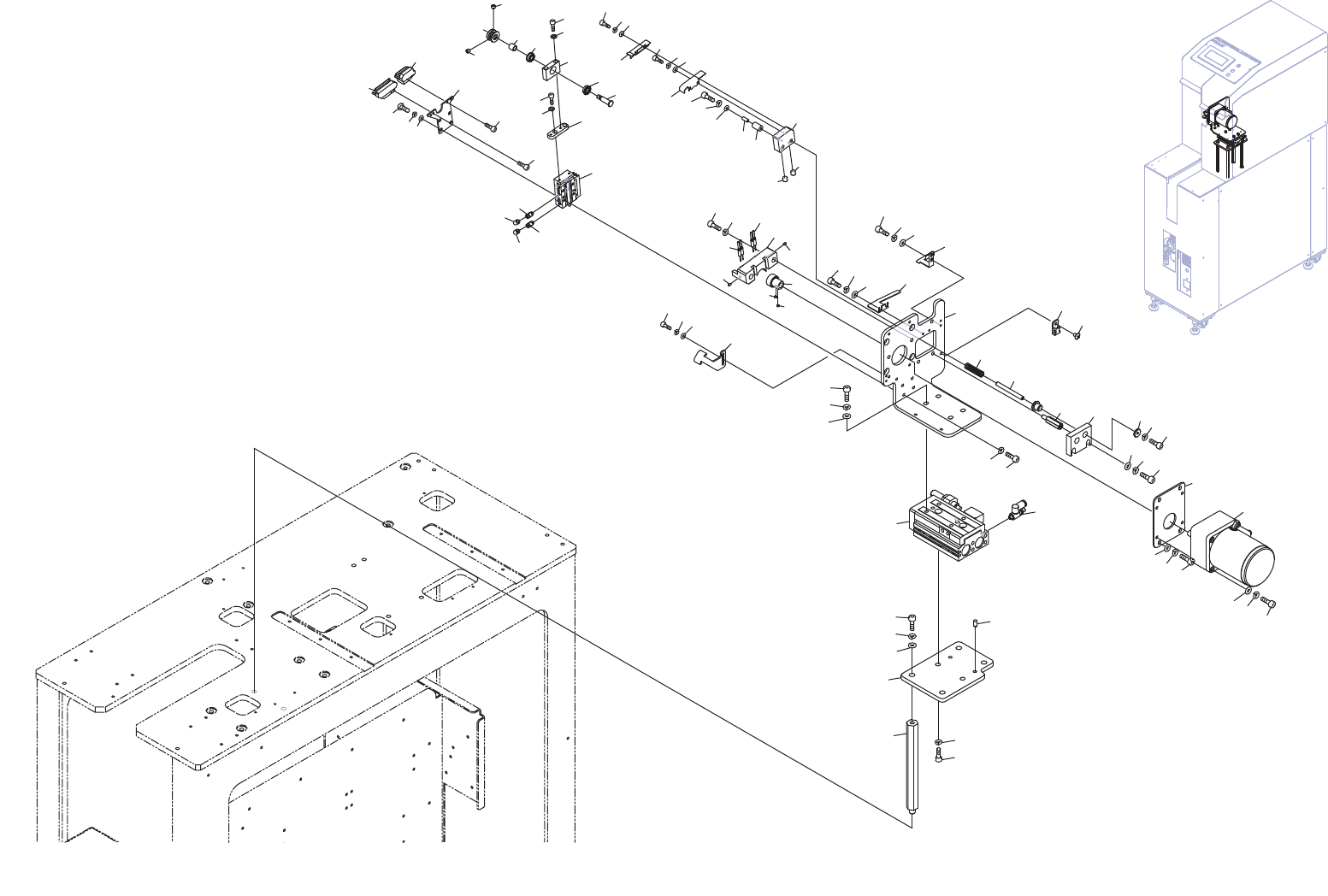

REEL LOADER 4/
࣮࣮ࣜࣝࣟࢲ
2UGKFW000317
28
PTS- RLD- 03
REEL LOADER 4/
リールローダ 4/
2UGKFW000317
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKFW103105 1 PLATE
プレート
1.1 H2180E 2 PIN, LOCATING
ピン　位置決め
MSH5-10
2 2MGKFW132201 4 SUPPORT COLUMN
支柱
3 H54271 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3ｶ ｼﾛ)
4 W1106F 4 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
5 W1108H 4 WASHER, FLAT
ワッシャ　平
6M/MX1.6X12.5(3ｶｼﾛ)
6 K5339N 2 CONTROLLER, SPEED
コントローラ　スピード
AS1311F-M5-04
7 S64819 1 CYLINDER, AIR
シリンダ　エアー
MXQ16-30BS-M9B
8 H53220 2 BOLT, HEX SOCKET
ボルト　六角穴
M06X016(3ｶ ｼﾛ)
9 W1106F 2 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
10 H5427B 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
11 W1106E 4 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
11.1 W1108E 4 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
12 2MGKFW213001 1 BKT
ＢＫＴ
13 S65060 1 CYLINDER
シリンダ
MXJ8-10CS-M9B
14 H5426L 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
15 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
16 Y3044Z 2 UNION, ELBOW
ユニオン　エルボ
LH-0425-M3
17 R2031B 2 RING
リング
LS-0425
18 2MGKFW105003 1 BKT, RAIL
ＢＫＴ　レール
19 K5258E 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
20 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
21 W1108B 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
22 2MGKFW224800 1 RAIL
レール
23 H67806 2 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X012(3ｶ ｼﾛ)
26 2MGKFW103404 1 RAIL
レール
27 H67806 2 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X012(3ｶ ｼﾛ)
30 2MGKFW103900 1 SPACER
スペーサ
31 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
32 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
33 2MGKFW103200 1 HOLDER, BEARING
ホルダ　ベアリング
34 H54256 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X018(3ｶ ｼﾛ)
35 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
36 2MGKFW104201 1 PIN
ピン
37 N60696 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M02.5X002.5 ｸﾎﾞﾐｻｷ
38 H67847 2 BEARING, MINIATURE
ベアリング　ミニチュア
FLAWBC6-12ZZ
39 W60546 1 WASHER
ワッシャ
WSSM8-6-8
40 2MGKFW104301 1 ROLLER
ローラ
41 2MGKFW137400 1 GUIDE
ガイド
42 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
43 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
44 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
45 2MGKFW126006 1 GUIDE
ガイド
46 N40174 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M02.5X004 ｸﾎﾞﾐｻｷ
47 S65089 2 SENSOR, FIBER
センサ　ファイバ
E32-D21R 2M
48 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
49 W1012A 2 WASHER, CONICAL
ワッシャ　皿
M-5-L
50 M60720 1 MOTOR, INDUCTION
モータ　インダクション
2IK6GN-SW2+2GN7.5K
51 H5426F 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X045(3ｶ ｼﾛ)
51.1 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
51.2 W1108S 4 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
29
PTS- RLD- 03
