REEL LOADER 6/
リールローダ 6/
2UGKFW000317
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
99 N2029Z 1 NIPPLE
ニップル
STR-13.5 (5301 5130)
100 2MGKFJ014300 1 SEAL, BAR CODE
シール　バーコード
unit serial number
101 2MGKFW205402 1 SEAL
シール
39
PTS- RLD- 03
AA
AA
BB
DD
DD
BB
࢜ࣉࢩࣙࣥ
OPTION
࢜ࣉࢩࣙࣥ
OPTION
࢜ࣉࢩࣙࣥ
OPTION
࢜ࣉࢩࣙࣥ
OPTION
Ｅ
２
４
０
Ｖ
２
３
０
Ｖ
２
０
０
Ｖ
１
０
０
Ｖ
０
Ｖ
１
１
０
Ｖ
０
Ｖ
２
２
０
Ｖ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
1
2
3
4
30
31
32
33
26
27
28
29

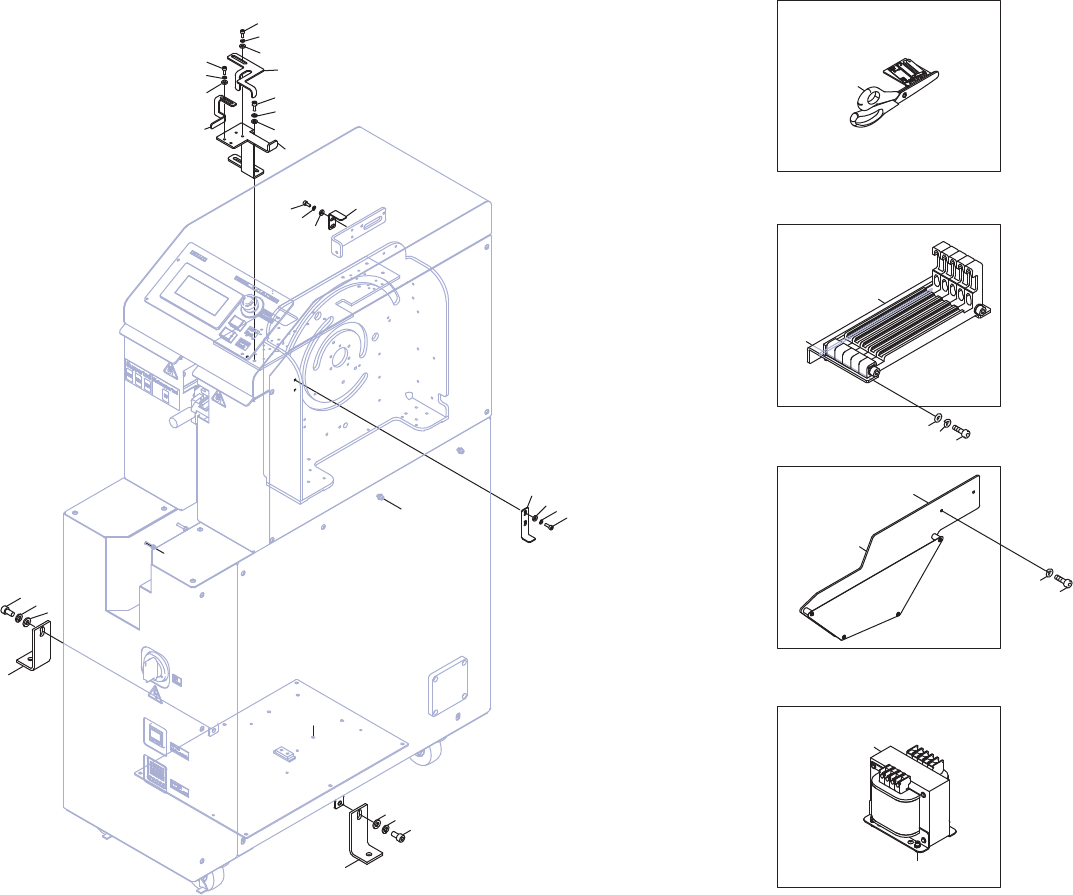

REEL LOADER 7/
࣮࣮ࣜࣝࣟࢲ
2UGKFW000317
40
PTS- RLD- 03
REEL LOADER 7/
リールローダ 7/
2UGKFW000317
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKFW128401 2 BKT
ＢＫＴ
T parts
2 H5428F 2 BOLT, HEX SOCKET
ボルト　六角穴
M08X015(3ｶ ｼﾛ)
T parts
3 W1106G 2 WASHER, LOCK
ワッシャ　スプリング
8M/M(3ｶｼﾛ)
T parts
4 W1108G 2 WASHER, FLAT
ワッシャ　平
4W-8(3ｶ ｼﾛ)
T parts
5 2MGKFW180600 1 BKT
ＢＫＴ
T parts
6 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
T parts
7 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
T parts
8 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
T parts
9 2MGKFW180500 1 BKT
ＢＫＴ
T parts
10 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
T parts
11 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
T parts
12 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
T parts
13 2MGKFW169700 1 BKT
ＢＫＴ
T parts
14 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
T parts
15 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
T parts
16 W1108E 2 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
T parts
17 2MGKFW170100 1 BKT
ＢＫＴ
T parts
18 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
T parts
19 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
T parts
20 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
T parts
21 2MGKFW142501 1 BKT
ＢＫＴ
T parts
22 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
T parts
23 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
T parts
24 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
T parts
25 2AGKFW005200 1 CUTTER
カッタ
OPTION
26 2AGKFW005800 1 STAND
スタンド
OPTION
27 H5426R 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X016(3ｶ ｼﾛ)
28 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
29 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
30 2AGKFW005900 1 HOLDER REEL
ホルダ　リール
OPTION
31 H5426X 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X025(3ｶ ｼﾛ)
32 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
33
2AGKFW006000
1 TRANSFORMER
トランス
OPTION
