- 16 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-46767 ATC ASM ＡＴＣ アッセンブリ 4 2 SL-6062092 -TN SCREW M6 L=20 座金付き六角穴ボルト (4) 3 HX-0029400- 00 FIXED BASE 固定ベース (3) 4 EA-9500B01- 00 CABLE BAND 束線バンド (3) 5 SM-404…
- 15 -

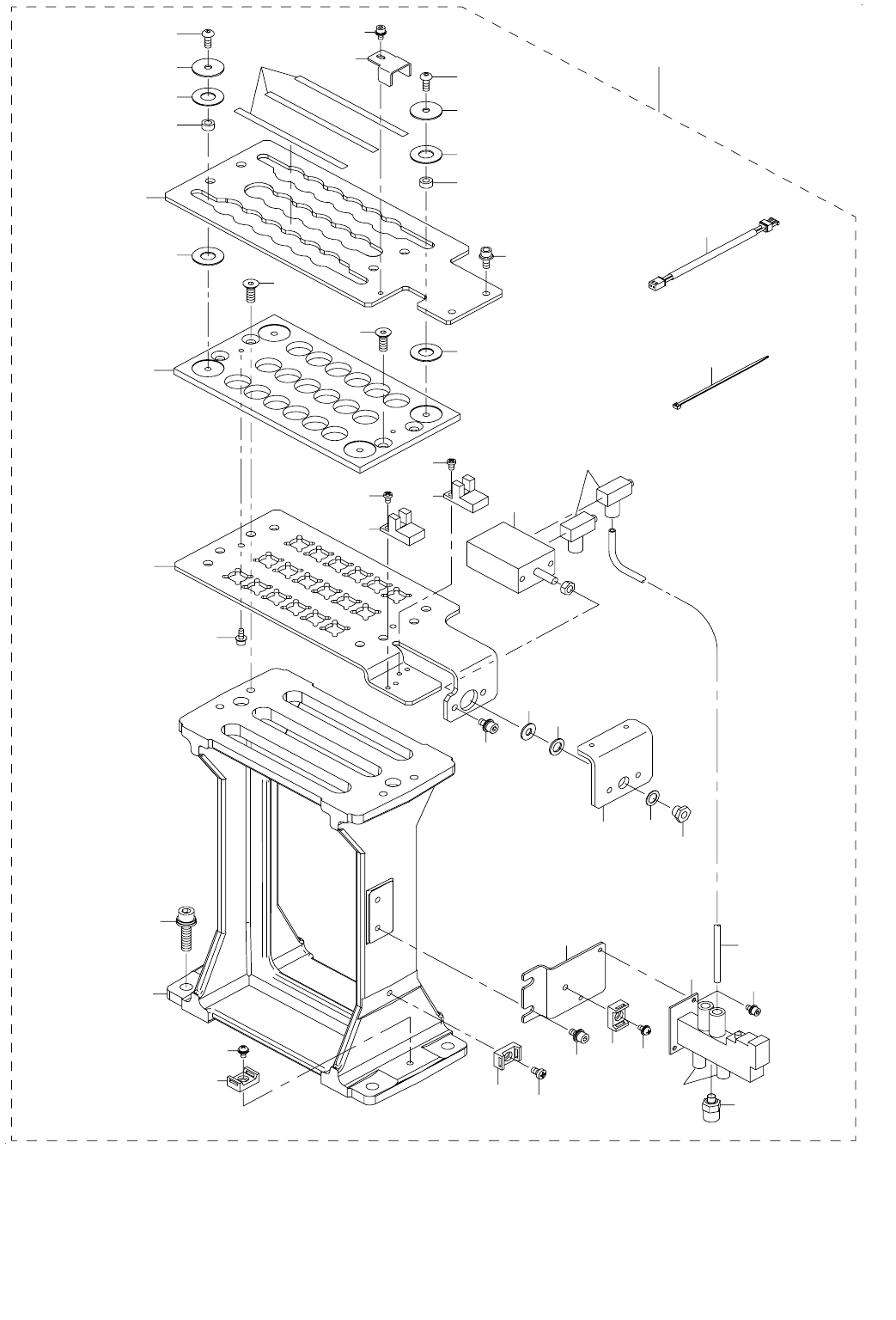

8. ATC COMPONENTS
ＡＴＣ 関係
24
25
25
26
27
23
7
6
8
9
10
12
11
12
14
3
5
18
21
19
20
17
3
5
3
5
2
38
28
29
35
34
33
32
30
31
25
9
25
24
26
27
16
15
13
22
36
4
37
1
- 16 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46767 ATC ASM
ＡＴＣ アッセンブリ
4
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
3 HX-0029400-00 FIXED BASE
固定ベース
(3)
4 EA-9500B01-00 CABLE BAND
束線バンド
(3)
5 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
6 400-46769 ATC PLATE
ＡＴＣ プレート
(1)
7 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
8 400-46770 SLIDE BASE
スライドベース
(1)
9 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(4)
10 400-02128 ATC OPEN SENS ASM
ＡＴＣ オープンセンサ組
(1)
11 400-02127 ATC CLOSE SENS ASM
ＡＴＣ クローズセンサ組
(1)
12 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(4)
13 400-46771 SV BRACKET
ＳＶ ブラケット
(1)
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
15 400-42709 AIR CYLINDER
エアーシリンダー
(1)
16 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
18 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
19 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
20 PX-0505010-00 SILENCER
消音器
(2)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
22 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.16)
23 400-46772 SLIDE PLATE
スライドプレート
(1)
24 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
25 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
26 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
27 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(4)
28 400-45978 SENSOR DOG
センサドグ
(1)
29 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
30 400-45977 SLIDER ANGLE
スライドアングル
(1)
31 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
32 B2107-816-000 WASHER
座金
(1)
33 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
34 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
35 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
36 400-46773 ATC LABEL
ＡＴＣ ラベル
(1)
37 400-47485 ATC SV CABLE ASM
ＡＴＣ ＳＶ ケーブル組
(1)
38 400-46768 ATC BASE
ＡＴＣ ベース
(1)
- 17 -

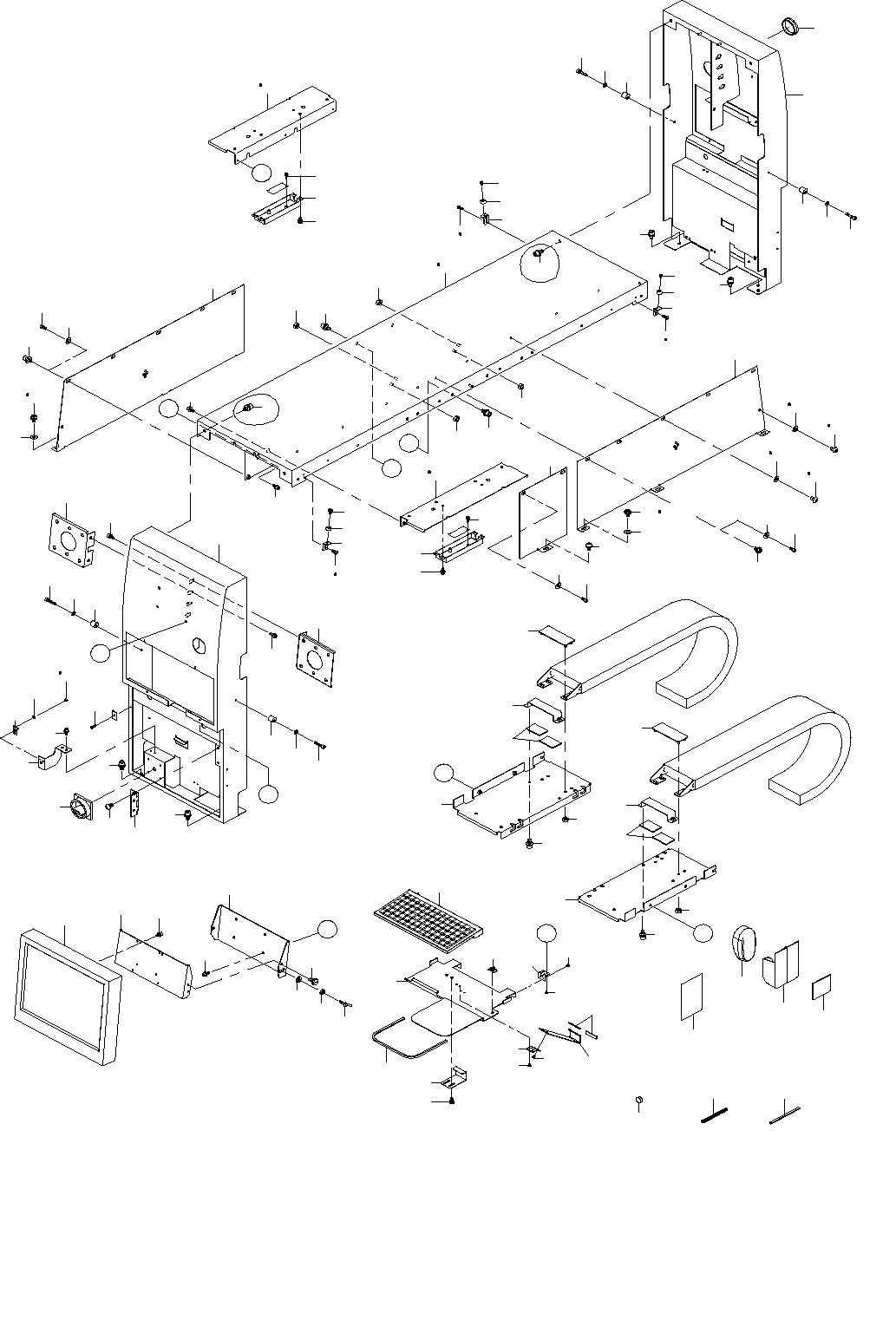

9. COVER COMPONENTS (1)
カバー関係（１）
３ ６６
４
４
４
２４
２３
４
４
４
５
５
８
７４
７
６
９
７ ６９
８
７４
６
６８
６
６
９
７１
９
７１
１０
１０
１２
１１
２８
２７
２６
２７
２６
２
８
２６
２７
２８
１３
１３
１１
１２
２６
２８
２７
１４
１５
１６
１７
１８
１９
２０
１６
１８
１９
２０
１７
７２
２９
３０
３４
６０
５９
５８
５７
５６
５３
５５
４４
４７
４６
４８
４９
２２
４１
Ａ
Ａ
２３
２４
２５
７３
１８
１８
１８
１８
７２
２３
２５
７３
２４
７２
６５
１９
１９
Ｂ
Ｃ
Ｂ
Ｃ
Ｄ
Ｄ
３１
３８
３６
３９
３９
４３
４２
３９
３８
３９
Ｅ
４０
３７
４８
４５
６５
４９
１
５４
Ｅ
２
３２
６４
６３
６２６１
２１
２５
７３
３３
５０
７４
７４
６９
７４
６７
６９
３５
６９
７０
６ ６８
７０
５２
５１
