- 89 - 45. LIFTER UNIT COMPONENTS (2) リフターユニット関係（２） 17 16 13 18 14 10 15 11 12 9 21 22 23 12 6 8 20 23 21 2 4 20 9 1 5 24 25 26 22 27 28 29 30 19
- 88 -
NOTE( 注記 ) #01....FOR LEFT REAR ･ RIGHT SIDE 左奥・右側用
FOR RIGHT FRONT ･ RIGHT SIDE 右手前・右側用
#02....FOR LEFT REAR ･ LEFT SIDE 左奥・左側用
FOR RIGHT FRONT ･ LEFT SIDE 右手前・左側用
#03....FOR LEFT FRONT ･ RIGHT SIDE 左手前・右側用
FOR RIGHT REAR ･ RIGHT SIDE 右奥・右側用
#04....FOR LEFT FRONT ･ LEFT SIDE 左手前・左側用
FOR RIGHT REAR ･ LEFT SIDE 右奥・左側用
#05....FOR FRONT ･ RIGHT SIDE 手前・右側用
FOR REAR ･ RIGHT SIDE 奥・右側用
#06....FOR FRONT ･ LEFT SIDE 手前・左側用
FOR REAR ･ LEFT SIDE 奥・左側用
#07....FOR LEFT REAR ･ RIGHT SIDE 左奥・右側用
FOR RIGHT FRONT ･ RIGHT SIDE 右手前・右側用
FOR LEFT FRONT ･ LEFT SIDE 左手前・左側用
FOR RIGHT REAR ･ LEFT SIDE 右奥・左側用
#08....FOR LEFT REAR ･ LEFT SIDE 左奥・左側用
FOR RIGHT FRONT ･ LEFT SIDE 右手前・左側用
FOR LEFT FRONT ･ RIGHT SIDE 左手前・右側用
FOR RIGHT REAR ･ RIGHT SIDE 右奥・右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
400-47264 BANK LIFTER R S
バンクリフター ＲＳ
1
2
#06
400-47265 BANK LIFTER L S
バンクリフター ＬＳ
1
3
#05
400-00595 BANK LOCATE PIN C
バンクロケートピン Ｃ
1
4
#06
E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
1
5 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
2
6 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
2
7 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
2
8 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
2
9 SM-8061002-TP SCREW M6 L=10
止めねじ Ｍ ６ Ｌ ＝１０
4
10 400-47261 LIFTER GUIDE SHAFT 25
リフターガイドシャフト２５
4
11 SB-8200003-00 BEARING
転がり軸受
4
12 SM-6051002-TN BOLT
六角穴ボルト
16
13
#01
400-47257 LIFTER SUPPORTER R R
リフターサポーター ＲＲ
1
14
#02
400-47258 LIFTER SUPPORTER R L
リフターサポーター ＲＬ
1
15
#03
400-47259 LIFTER SUPPORTER L R
リフターサポーター ＬＲ
1
16
#04
400-47260 LIFTER SUPPORTER L L
リフターサポーター ＬＬ
1
17 SM-6103002-TN SCREW M10 L=30
六角穴ボルト M10 L=30
4
18 PA-6308502-00 AIR CYLINDER
エアシリンダ
2
19 400-47263 LIFTER_CYLINDER_SHAFT_85
リフターシリンダシャフト 85
2
20 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
4
21 SM-6104002-TN SCREW M10 L=40
六角穴付きボルト Ｍ １０ Ｌ ＝４０
8
22
#07
400-98887 STOPPER_BR_R
ストッパブラケット R
1
23
#06
400-98886 STOPPER_BR_L
ストッパブラケット L
1
24 SL-6061692-TN BOLT
座金付き六角穴ボルト
4
25
#07
PV-0105051-00
メカニカルバルブ
4
26
#07
PJ-3040405-05 ELBOW
エルボユニオン
4
27
#08
PJ-3040405-05 ELBOW
エルボユニオン
1
28
#08
PX-0505010-00 SILENCER
消音器
1
29 E2811-729-000 VALVE NUT PLATE
バルブナットプレート
2
30 SL-6042592-TN SCREW
座金付き六角穴ボルト
4
31
#05
400-75267 UP SENSOR DOG R
アップセンサードグ Ｒ
2
32 SL-6061092-TN SCREW
座金付き六角穴ボルト
4
33 400-98888 MAGNET_CATCH
マグネットキャッチ
2
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト M3 L=6
2
35 400-49671 COVER CUSHION
カバークッション
4
36 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
37
#02
400-47229 STOPPER RUBBER
ストッパーラバー
1
38
#08
PV-0105050-00 MECHANICAL VALVE
メカニカルバルブ
2
39
#06
400-47252 UP_SENSOR_DOG
アップセンサドグ
1
- 89 -

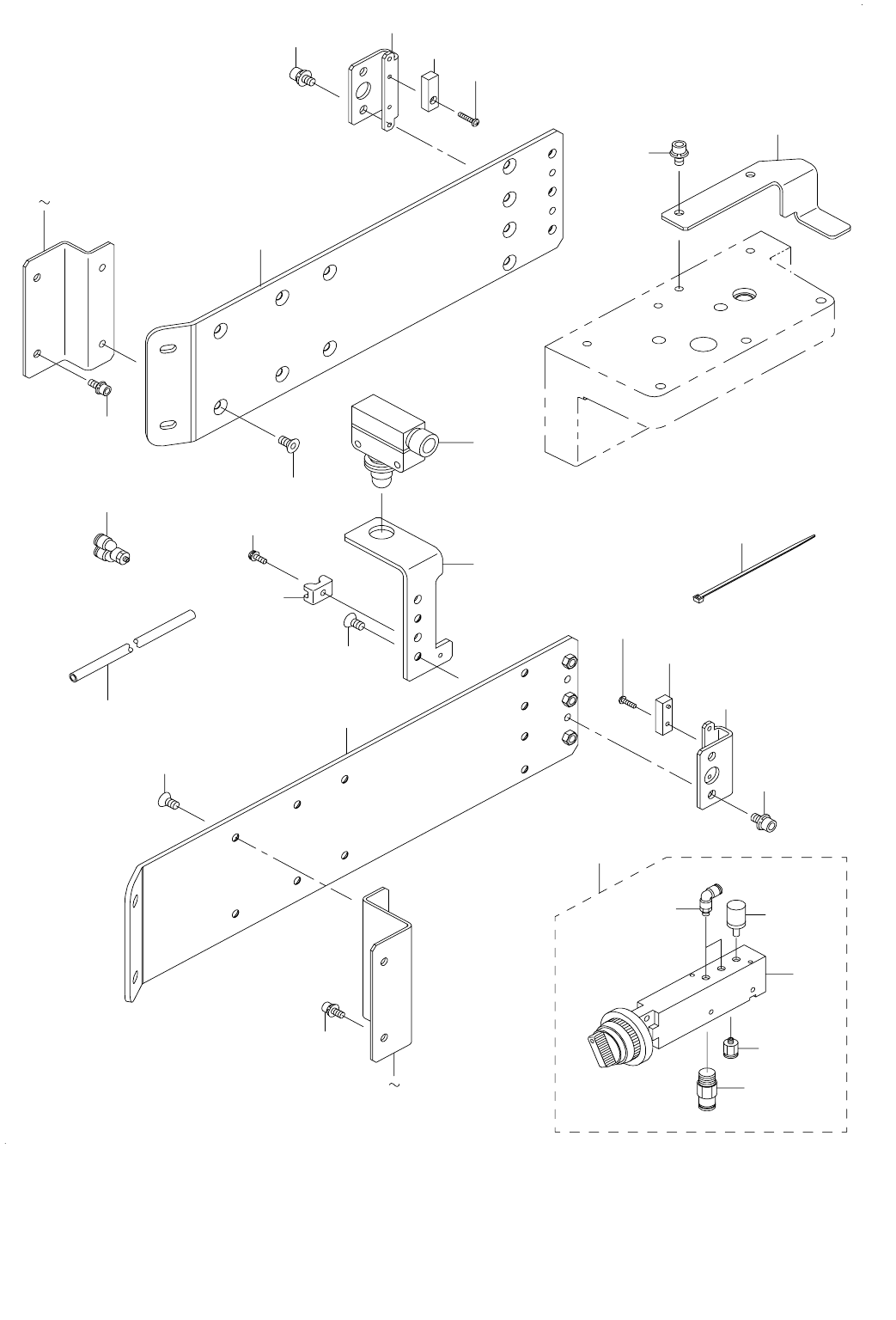

45.LIFTER UNIT COMPONENTS (2)
リフターユニット関係（２）
17
16
13
18
14
10
15
11
12
9
21
22
23
12
6
8
20
23
21
2
4
20
9
1
5
24
25
26
22
27
28
29
30
19
- 90 -
NOTE( 注記 ) #01....FOR LEFT FRONT ･ LEFT SIDE 左手前・左側用
FOR RIGHT REAR ･ LEFT SIDE 右奥・左側用
FOR LEFT REAR ･ RIGHT SIDE 左奥・右側用
FOR RIGHT FRONT ･ RIGHT SIDE 右手前・右側用
#02....FOR LEFT FRONT ･ RIGHT SIDE 左手前・右側用
FOR RIGHT REAR ･ RIGHT SIDE 右奥・右側用
FOR LEFT REAR ･ LEFT SIDE 左奥・左側用
FOR RIGHT FRONT ･ LEFT SIDE 右手前・左側用
#03....FOR EN(LEFT FRONT ･ LEFT SIDE) ＥＮ（左手前・左側）用
FOR EN(RIGHT REAR ･ LEFT SIDE) ＥＮ（右奥・左側）用
#04....FOR EN(LEFT REAR ･ RIGHT SIDE) ＥＮ（左奥・右側）用
FOR EN(RIGHT FRONT ･ RIGHT SIDE) ＥＮ（右手前・右側）用
#05....FOR EN(LEFT FRONT ･ RIGHT SIDE) ＥＮ（左手前・右側）用
FOR EN(RIGHT REAR ･ RIGHT SIDE) ＥＮ（右奥・右側）用
#06....FOR EN(LEFT REAR ･ LEFT SIDE) ＥＮ（左奥・左側）用
FOR EN(RIGHT FRONT ･ LEFT SIDE) ＥＮ（右手前・左側）用
#07....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-47277 ROLLER GUIDE LL
ローラガイド ＬＬ
1
2
#01
400-47275 ROLLER GUIDE SIDE SUPPORT
ローラガイドサイドサポート
1
3
#03
400-75365 ROLLER GUIDE SIDE SUPPORT A-EN
ローラガイドサイドサポート Ａ − ＥＮ
1
4
#04
400-75366 ROLLER GUIDE SIDE SUPPORT B-EN
ローラガイドサイドサポート Ｂ − ＥＮ
1
5
#02
400-47274 ROLLER GUIDE
ローラガイド
1
6
#02
400-47276 ROLLER GUIDE CENTER SUPPORT
ローラガイドセンタサポート
1
7
#05
400-75367 ROLLER GUIDE CENTER SUPPORT A-EN
ローラーガイドセンタサポート Ａ − ＥＮ
1
8
#06
400-75368 ROLLER GUIDE CENTER SUPPORT B-EN
ローラーガイドセンタサポート Ｂ − ＥＮ
1
9 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
2
10
#01
PJ-3080600-03 Y UNION
ユニオンワイ
2
11 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
8
12 400-02167 BANK UP(F)SENS ASM
バンクアップ（Ｆ）センサ組
2
13 400-73919 SELECTOR ASSY
セレクタ組（ＦＸ −３）
1
14 PV-0151170-A0 SELECTOR
セレクタ
(1)
15 PV-0251030-00 CHECK VALVE
チェックバルブ
(1)
16 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフユニオン
(1)
17 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
18 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(1)
19
#07
EA-9500B01-00 CABLE BAND
束線バンド
4
20 SM-1051052-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
8
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
22 400-47253 UP SENSOR STAY
アップセンサステイ
2
23 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
24
#07
400-75265 BANK SENSOR BRACKET(EN)
バンクセンサーブラケット（ＥＮ）
4
25
#07
400-02287 B SW CABLE ASM(EN)
Ｂ ＳＷ ケーブル組（ＥＮ）
4
26
#07
SM-1051052-TN SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
8
27
#07
400-75266 BANK SENSOR DOG(EN)
バンクセンサードグ（ＥＮ）
4
28
#07
SL-6051092-TN BOLT
座金付き六角穴ボルト
8
29
#07
HX-0029400-00 FIXED BASE
固定ベース
4
30
#07
SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
