- 20 -

NOTE( 注記 ) #01....FOR AN* ＡＮ＊用

#02....FOR AF* ＡＦ＊用

#03....FOR A*081E Ａ＊０８１Ｅ用

#04....FOR A*08HE Ａ＊０８ＨＥ用

#05....FOR A*081P Ａ＊０８１Ｐ用

#06....FOR AN081C ＡＮ０８１Ｃ用

#07....FOR A*081P,A*081E,AN081C Ａ＊０８１Ｐ，Ａ＊０８１Ｅ，ＡＮ０８１Ｃ用

*IT WILL BE IN APRIL, 2008 AND SFTERWARDS PRODUCTION.

２００８年４月以降生産です。

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E1011-706-AA0 ADAPTER PLATE ASM.

アダプタープレート組

1

2 E1011-706-A00 ADAPTER PLATE

アダプタープレート

(1)

3

#01

E1012-706-A0A GRIP PLATE AN

グリッププレートＡＮ

(1)

4 SM-1031401-SC SCREW M3X0.5 L=14

皿小ねじＭ３Ｘ０．５Ｌ＝１４

(4)

5 NM-6030003-SC NUT M3

六角ナットＭ３

(4)

6

#02

E1012-706-A00 GRIP PLATE

グリッププレート

(1)

7 400-55257 SCREW M4X8 MEC

メックねじＭ４Ｘ８

1

8 E1112-706-AA0 FREE LINK B ASM.

フリーリンクＢ組

1

9 E1119-706-C00 FREE LINK CAP

フリーリンクキャップ

1

10 SM-1030501-SC SCREW M3 L=5

皿小ねじＭ３Ｌ＝５

4

11 E1120-706-C00 FREE LINK JOINT SCREW

フリーリンクジョイントスクリュウ

1

12 E1121-706-C00 FREE LINK JOINT COLLAR

フリーリンクジョイントカラー

1

13 E1301-706-AA0 CLUTCH HOLDER ASM.

ワンウェイクラッチホルダー組

1

14 E1502-706-C00 LOCK HOLDER SH

ロックホルダＳＨ

1

15 SM-8040402-TP SCREW M4X0.7 L=4

止めねじＭ４Ｘ０．７Ｌ＝４

1

16 E1506-706-C00 Y POSITION LOCK PIN

ロックホルダＹ調整ロックピン

1

17 400-97033 RELEASE LEVER COLLAR

リリースレバーカラー

1

18 400-55253 SCREW M5X10 MEC

メックねじＭ５Ｘ１０

3

19

#04

E1303-706-AC0 SHAKE ARM ASM.

揺動アーム総組

1

20 E1311-706-AA0 FEED ROLLER ASM.

繰出しローラー組

1

21 E1314-706-A00 SHAFT

繰出しローラーシャフト

1

22 400-55255 SCREW M3X6 MEC

メックねじＭ３Ｘ６

1

23

#07

400-83208 WIND ROLL SPRING

巻取りＳＰ

1

24 400-61022 FEEDING ROLLER BLADE

繰出しローラーブレード

1

25 E1316-706-A00 FEEDING ROLLER BLADE BASE

フィーディングローラブレードベース

1

26 E1317-706-A00 FEEDING ROLLER BLADE PUSHER

フィーディングローラブレードプッシャ

1

27 SL-4031491-SC SCREW M3X14

座金付きなべ小ねじ

2

28

#06

E1507-706-C0F LEVER CAP 081C

レリースレバーキャップ０８１Ｃ

1

29 E1321-706-AA0 PRESSURE ROLLER ASM.

押えローラー組

1

30 E1321-706-A00 PRESSURE ROLLER

押えローラー

(1)

31 E1324-706-A00 PRESSURE ROLLER ARM

押えローラーアーム

(1)

32 E1326-706-A00 ROLLER BLADE

押えローラーブレード

(1)

33 SM-4030501-SC SCREW M3X0.5 L=5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

(2)

34 E1322-706-A00 ROLLER SHAFT

ローラーシャフト

(1)

35 SM-1030501-SC SCREW M3 L=5

皿小ねじＭ３Ｌ＝５

(1)

36 E1322-706-A00 ROLLER SHAFT

ローラーシャフト

(1)

37 E1325-706-A00 SPACER

押えローラースペーサ

1

38 SM-1031001-SC SCREW M3X0.5 L=10

皿小ねじＭ３Ｘ０．５Ｌ＝１０

1

39 E1323-706-A00 ROLLER SP

押えローラーＳＰ

1

40 SL-6042092-TN SCREW M4 L=20

座金付き六角穴ボルト

1

41

#07

SL-4030591-SC SCREW M3X5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

1

42 E1604-706-C00 GUIDE ROLLER SH B

ガイドローラーＳＨＢ

1

43 E1603-706-A00 TAPE GUIDE ROLLER

テープガイドローラー

1

44

#04

E1507-706-C0E LEVER CAP 08HE

レリースレバーキャップ０８ＨＥ

1

45 400-68054 TAPE GUIDE

テープガイド

1

46 400-52050 SCREW M3X6 MEC

メックねじＭ３Ｘ６

1

47 E1403-706-A00 CARRIER TAPE GUIDE

キャリアテープガイド

1

48 SM-1030601-SC SCREW M3 L=6

皿小ねじＭ３Ｘ０．５Ｌ＝６

2

49 E1523-706-C00 LEVER STUD

レリースレバー支点軸

1

50 SL-6041092-TN SCREW

座金付き六角穴ボルト

1

51 400-61021 ANTI ADHESIVE PLATE

粘着防止板

1

52 400-61017 SEPARATION BLOCK

セパレーションブロック

1

53

#05

E1507-706-C0D LEVER CAP 081P

レリースレバーキャップ０８１Ｐ

1

54 WS-0310002-KN SPRING WASHER M3

ばね座金３．１Ｘ５．９Ｘ０．７

2

55 NM-6030001-SC NUT M3

六角ナットＭ３Ｘ０．５１種

2

56 SL-4031281-SC SCREW M3 L=12

なべ小ねじセムスＭ３Ｌ＝１２

2

57 E1621-706-A00 PROTECT PLATE A

粘着防止板Ａ

1

58 400-61019 OUTER COVER B

アウターカバーＢ

1

59 400-61018 OUTER COVER A

アウターカバーＡ

1

60 400-61020 THIN HEAD SCREW M2.6

シンヘッドスクリューＭ２．６

4

61 400-52050 SCREW M3X6 MEC

メックねじＭ３Ｘ６

1

62 WP-0320501-SC WASHER M3

平座金３．２Ｘ７Ｘ０．５

2

63 400-90521 LOCK HOLDER BLOCK

ロックホルダブロック

1

64 SL-6041092-TN SCREW

座金付き六角穴ボルト

2

65 E1507-706-CA0 LOCK HOLDER ASM.

ロックホルダ組

1

66 E1507-706-C00 LOCK HOLDER

ロックホルダ

(1)

67 E1508-706-C00 PLUNGER PLATE

プランジャプレート

(1)

68 E1509-706-C00 PLUNGER SH

プランジャＳＨ

(1)

69 E1510-706-C00 PLUNGER SP

プランジャＳＰ

(1)

70 SM-8030302-TP SCREW M3X0.5 L=3

止めねじＭ３Ｘ０．５Ｌ＝３

(1)

71 E1511-706-C00 STOPPER PLATE

ストッパプレート

(1)

72 400-55254 SCREW M3X5 MEC

メックねじＭ３Ｘ５

(2)

73 400-63935 ECCENTRIC PIN

偏芯ピン

1

74 SM-8030302-TP SCREW M3X0.5 L=3

止めねじＭ３Ｘ０．５Ｌ＝３

1

75 E1515-706-AA0 LOCK HOLDER LINK

ロックホルダリンク

1

76 A1138-776-000 SCREW

止めねじ

(2)

77

#03

E1507-706-00C LEVER CAP 08

レリースレバーキャップ０８

1

78 SM-5030555-SC SCREW

バインドねじ

1

79 E1601-706-AA0 REEL SUPPORT ASM.

リールサポート組

1

80 E1617-706-C00 REEL SUPPORT JOINT SH

リールサポートジョイントＳＨ

(3)

81 400-52049 SCREW M4X6 MEC

メックねじＭ４Ｘ６

(6)

82 400-52049 SCREW M4X6 MEC

メックねじＭ４Ｘ６

(2)

83 E1616-706-C00 TAIL GUIDE SH

テールガイドＳＨ

(1)

84 E1610-706-AA0 REEL SUPPORT ARM ASM.

リールサポートアーム組

(1)

85 E1601-706-A00 REEL SUPPORE L

リールサポートＬ

(1)

86 E1602-706-A00 REEL SUPPORE R

リールサポートＲ

(1)

87 E1603-706-000 GUIDE ROLLER SH

ガイドローラＳＨ

(1)

88 400-52050 SCREW M3X6 MEC

メックねじＭ３Ｘ６

(2)

89 E1604-706-C00 GUIDE ROLLER SH B

ガイドローラーＳＨＢ

(1)

90 400-52050 SCREW M3X6 MEC

メックねじＭ３Ｘ６

(2)

91

#07

400-83206 SPRING HOOK BRK ASM

スプリングフックブラケット組

1

92 NM-6860001-SC NUT M2.6

六角ナットＭ２．６１種

4

93 SM-1031401-SC SCREW M3X0.5 L=14

皿小ねじＭ３Ｘ０．５Ｌ＝１４

2

94

#07

400-83219 OSCILLATING ARM ASM

揺動アーム組

1

95

#04

400-83343 WIND ROLL SPRING

巻取りＳＰ

1

96 400-52050 SCREW M3X6 MEC

メックねじＭ３Ｘ６

1

97 WS-0260002-KN WASHER M2.6

ばね座金Ｍ２．６

4

- 21 -

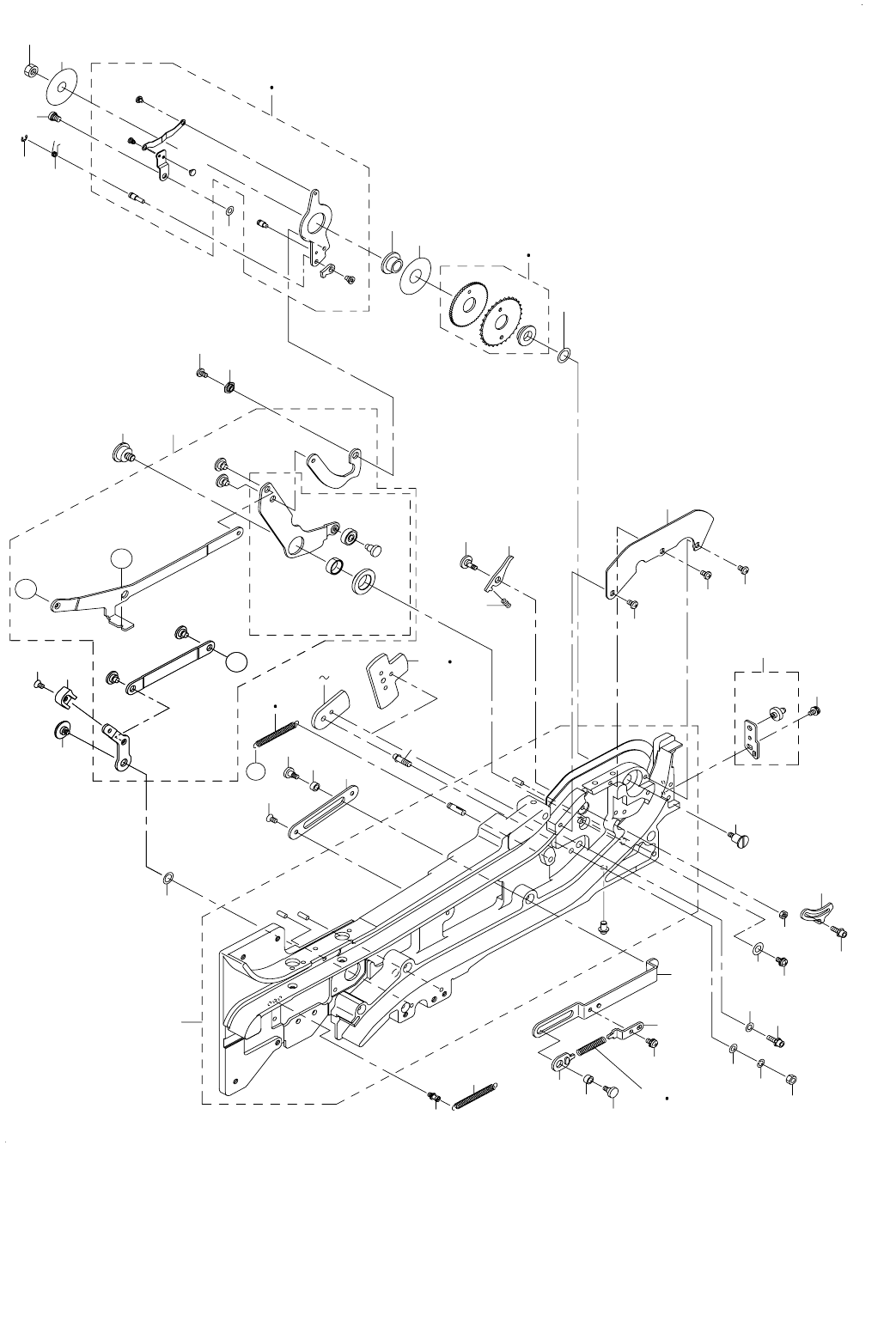

11.AF121S/122S/123S/12FS/12NS (1)

57

15

16

10

14

17

18

28

29

23

41

43

42

44

47

5

12

4

13

6

20

59

19

48

36

35

37

34

38

39

49

40

A

1

11

46

50

52

A

21

60

7

56

55

8

2

22

53

54

25

27

26

24

9

5

6

3

B

31

58

45

30

32

33

B

33

32

30

B

- 22 -

NOTE( 注記 ) #01....FOR AF121S ＡＦ１２１Ｓ用

#02....FOR AF122S ＡＦ１２２Ｓ用

#03....FOR AF123S ＡＦ１２３Ｓ用

#04....FOR AF12FS ＡＦ１２ＦＳ用

#05....FOR AF12NS ＡＦ１２ＮＳ用

#06....EXCEPT AF12FS ＡＦ１２ＦＳを除く

#07....EXCEPT AF12NS ＡＦ１２ＮＳを除く

#08....PLEASE REFER TO AFTER PAGE 39 M/C REV CHART.

39 ページ以降のマシンＲＥＶ．管理表を参照ください。

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E3000-706-AA0 FEEDER BASE 12 ASM.

フィ−ダベ−ス１２組

1

2 WS-0410002-KN SPRING WASHER

ばね座金Ｍ４

1

3 E3116-706-A00 KNOCK LEVER SHAFT AF

ノックレバ−軸ＡＦ

1

4 E3119-706-A00 FREE LINK B

フリ−リンクＢ

1

5 E1116-706-A00 FREE LINK COLLAR

フリ−リンクカラ−

2

6 E1117-706-A00 FREE LINK SCREW

フリ−リンク段ねじ

2

7 E3309-706-A00 REEL SPSH

巻取りＳＰＳＨ

1

8 WP-0430800-SC WASHER M4

平座金小形丸Ｍ４

1

9 E3114-706-A00 SLIDE PLATE

スライドプレート

1

10 SM-1030601-SN SCREW M3 L=6

皿小ねじＭ３Ｘ０．５Ｌ＝６

2

11 E3001-706-0A0-A X-AXIS POSITIONING PIN 12 ASM.

Ｘ軸基準ピン１２（組）

1

12 E3123-706-A00 REEL AUXILIRY SP GUIDE A12

巻取り補助ＳＰガイドＡ１２

1

13 E3124-706-A00 REEL AUXILIRY SP GUIDE B12

巻取り補助ＳＰガイドＢ１２

1

14 SL-5030635-SN SCREW

なべ小ねじ

2

15 E3005-706-A00 EMBOSS GUIDE

エンボスガイド

1

16 SM-5030501-SN SCREW

バインドねじ

3

17

#07

E3102-706-AA0 WHEEL 2MM ASM.

ホイ−ル２ＭＭ（組）

1

18

#05

E4102-706-AA0 WHEEL 4MM ASM.

ホイ−ル４ＭＭ（組）

1

19 SL-4030681-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

1

20

#08

E3125-706-A00 REEL AUXILIRY SP12

巻取り補助ＳＰ１２

1

21

#08

E3300-706-A00 RTURN SP 12/16

リターンＳＰ１２／１６

1

22 NM-6040001-SC NUT M4

六角ナットＭ４

1

23 E3100-706-A00 WHEEL SHAFT

ホイ−ルシャフト

1

24 E3126-706-A00 WHEEL SHAFT NUT

ホイールＳＨ止めナット

1

25 E3104-706-A00 WHEEL COLLAR

ホイ−ルカラ−

1

26 E1608-719-000 POLY SLIDER

支点軸ポリスライダー

1

27 E3108-706-A00 WHEEL RING

ホイールリング

1

28

#06

E3106-706-AA0 SWING PLATE 12 ASM.

スイングプレ−ト１２（組）

1

29

#04

E3106-706-AAA SWING PLATE 12/16FS ASM.

スイングプレ−ト１２／１６ＦＳ（組）

1

30 400-56902 MANUAL LEVER SH

マニュアルレバー支点軸

1

31 E5168-172-000 WASHER

ナイロンワッシャー６Ｘ９．５

1

32 E1119-706-C00 FREE LINK CAP

フリーリンクキャップ

1

33 SM-1030501-SC SCREW M3 L=5

皿小ねじＭ３Ｌ＝５

1

34 E3112-706-A00 STOPPER HOOK 2MM

ストッパー爪２ＭＭ

1

35 E6322-705-000 PIN

偏芯ピン

1

36 NM-6030001-SN NUT

六角ナット

1

37 E1113-706-C00 STOPPER SP

ストッパＳＰ

1

38 SL-5030635-SN SCREW

なべ小ねじ

1

39 WP-0531001-SC WASHER

平座金みがき丸Ｍ５

1

40 E6490-705-000 COLLAR

ラチェット爪調整偏芯カラー

1

41 E3107-706-A00 SWING PLATE WASHER

スイングプレ−ト止め座金

1

42 E3113-706-A00 RATCHET SP

ラチェットＳＰ

1

43 RE-0200000-K0 E-RING

Ｅ形止め輪２

1

44 E6386-705-000 SHUTTER LEVER SCREW

シャッターレバー段ねじ

1

45 E4901-760-000 POLY SLIDER THRUST WASHER

ポリスライダスラストワッシャ

1

46 E3111-706-A00 RATCHET HOOK STOPPER

ラチェット爪ストッパ

1

47 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

2

48 E3115-706-AB0 LINK 12 ASM.

リンク１２（組）

1

49 400-55254 SCREW M3X5 MEC

メックねじＭ３Ｘ５

1

50

#01

E3130-706-A0A STOPPER 4

ストッパー４

1

51

#02

E3130-706-A0B STOPPER 12/16-8

ストッパー１２／１６−８

1

52

#03

E3130-706-A0C STOPPER 12/16/24-12

ストッパー１２／１６／２４−１２

1

53

#04

E3130-706-A0D STOPPER 12/16-FS

ストッパー１２／１６− ＦＳ

1

54

#05

E3130-706-A0E STOPPER 12/16-24-NS

ストッパー１２／１６−２４− ＮＳ

1

55 SL-6031042-TN SCREW

座金付き六角穴ボルト

1

56 WP-0430800-SC WASHER M4

平座金小形丸Ｍ４

1

57 400-69811 STOPPER ECCENTRIC SHAFT

ストッパ偏心シャフト

1

58

#08

E3305-706-A00 REEL SP12/16

巻取りＳＰ１２／１６

1

59

#08

401-10360 REEL SP

巻取りＳＰ

1

60

#08

401-10361 RETURN SP

リターンＳＰ

1
