Ref No. Remarks R 1 Q'ty 32 13連供給カッティング部:NPM- W 13-Slot Supply Cutting Part:NPM -W ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610121411AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. …
32

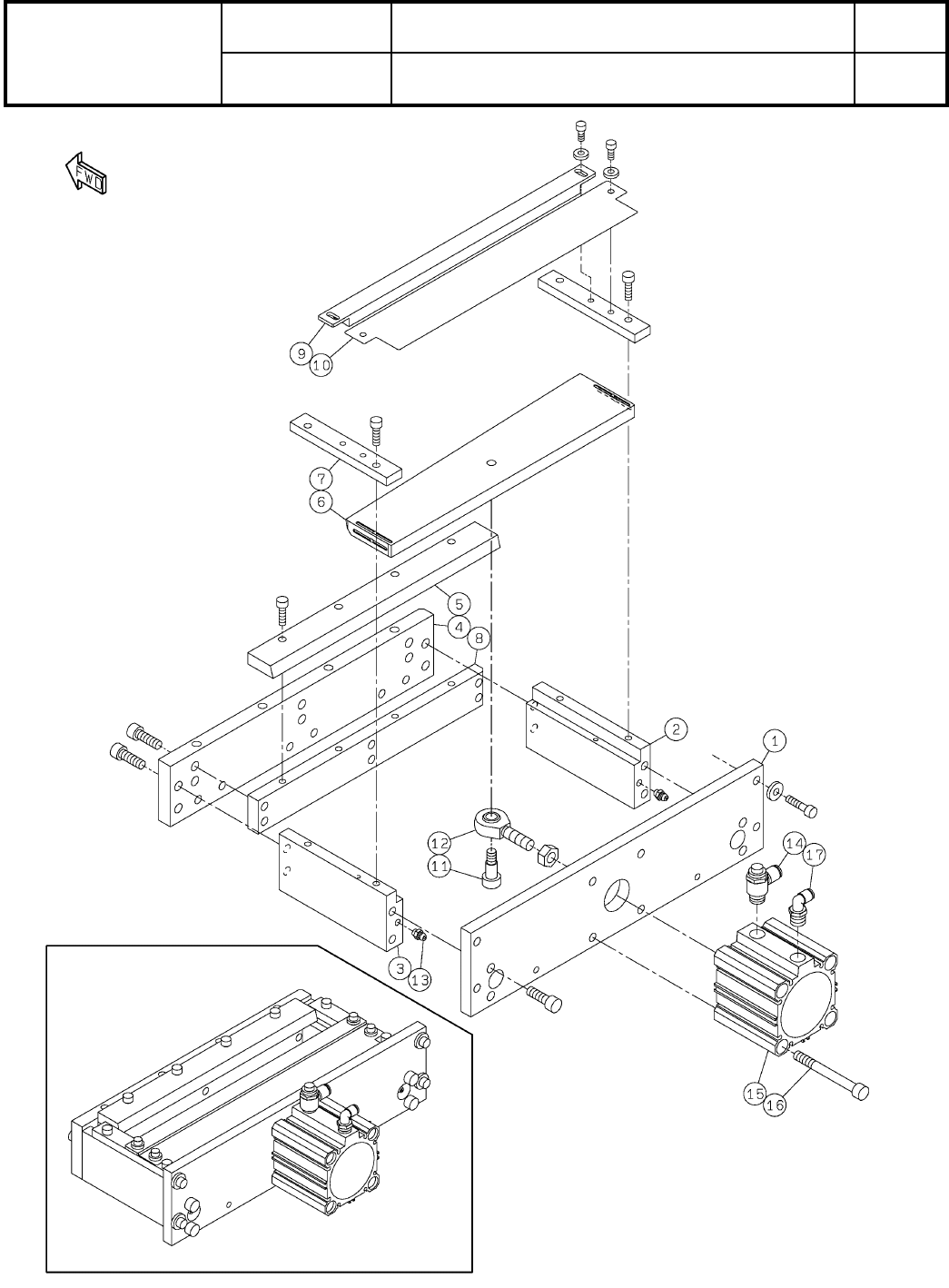

13連供給カッティング部:NPM-W
13-Slot Supply Cutting Part:NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610121411AA
セクションNo.
PARTS LAYOUT
Section No.
--
O105
( KN610121411AA-07 )
Ref
No.
Remarks R
1
Q'ty
32
13連供給カッティング部:NPM-W
13-Slot Supply Cutting Part:NPM-W
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610121411AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210144043AC
GUIDE
1
2 N210144044AA
GUIDE
1
3 N210144045AA
PLATE
1
4 N210144046AA
CUTTER
1
5 N210144047AA
CUTTER
1
6 N210144048AA
PLATE
2
7 N210144049AB
GUIDE
1
8 N210144160AA
BLOCK
1
9 MTPA006315AA
COVER
1
10 N210144051AA
BOLT
1
11 N510032427AA MMSB10-15
ROD-END
1
12 KXF088CAA00 POS10EC
GREASE-NIPPLE
2
13 N560AMT6-130 A-MT6X1-Type(M6X1)
SPEED-CONTROLLER
1
14 N510059136AA AS2201F-02-06S-13-X252
CYLINDER
1
15 N510057134AA CQ2B63-40DCZ
BOLT
4
16 N510017491AA
Hexagon socket head cap screw M8X75-10.9 A2J (Trivalent)
JOINT
1
17 N510066458AA KQ2L06-02AS
O106
--
( KN610121411AA-07 )
33
13連供給部:NPM-TT2
13-Slot Supply Part:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA003682AA
セクションNo.
PARTS LAYOUT
Section No.
--
O107
( KMTKA003682AA-05 )
