13連安全SW部:NPM-TT2
13-Slot Safty Switch Part:NPM-TT2

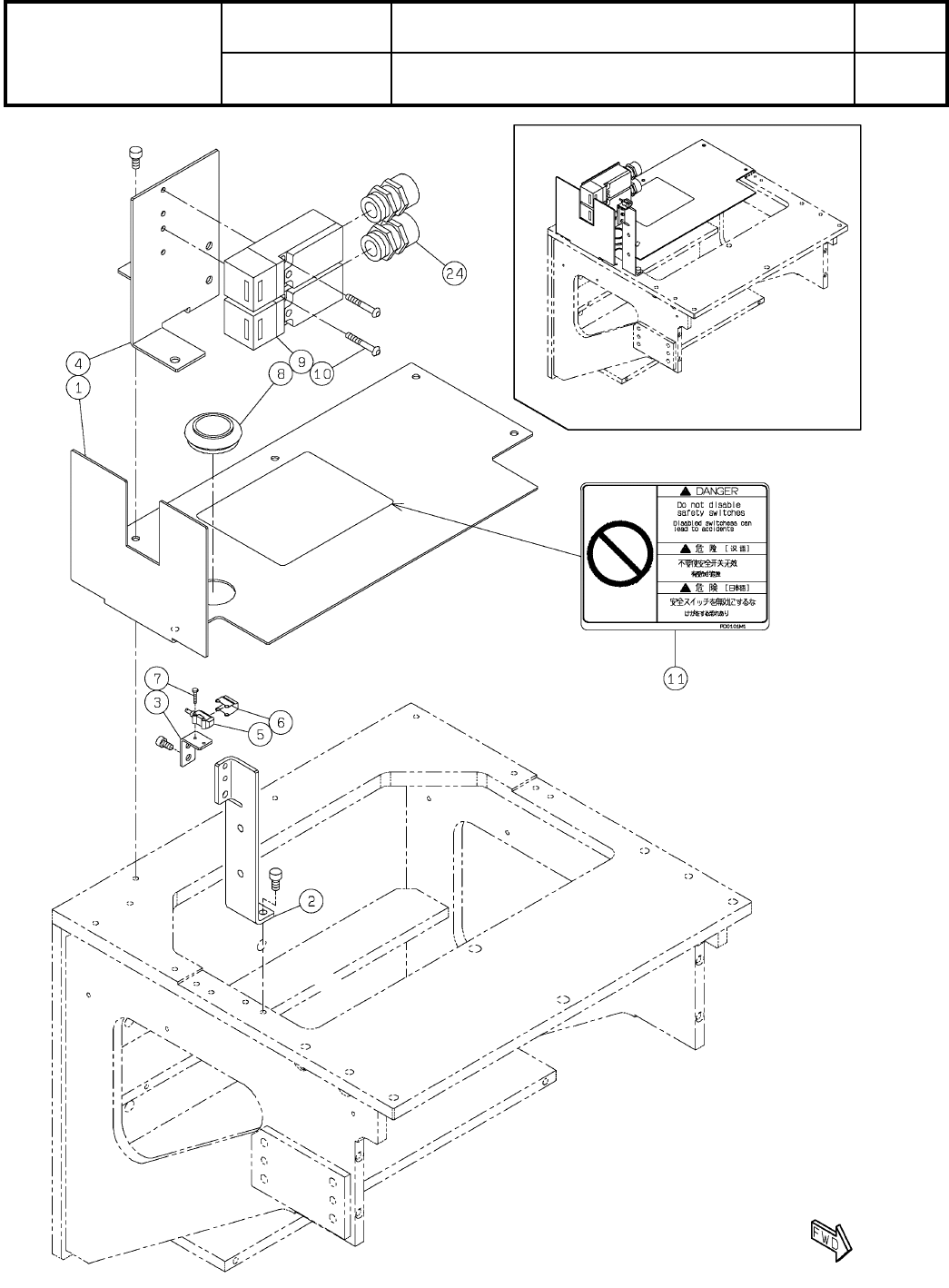

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010761AA
セクションNo.
PARTS LAYOUT
Section No.
--
O119
( KMTKA010761AA-01 )
Ref
No.
Remarks R
1
Q'ty
38
13連安全SW部:NPM-TT2
13-Slot Safty Switch Part:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010761AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
1
1 MTPB006212AA
BRACKET
1
2 MTPB007831AA
BRACKET
1
3 MTPB007832AA
BRACKET
1
4 N210168076AA
SENSOR(2000mm)
1
5 N610123991AC
FILTER
1
6 N510059477AA E39-E14-2
BOLT
2
7 N510059373AA SSHS-M2X10
GROMMET
1
8 N510056320AA MG-10
SWITCH
2
9 N510057874AA
S
HS5D-03RNP
BOLT
4
10 N510001582AA SRBS-M4X30
JOINT
2
11 KXF06F4AA00 53015030-WM
LABEL
1
12 KXF0E061A00
S
PD0101M1(Drawing available KXF0E061A00)
O120
--
( KMTKA010761AA-01 )
39-A
13連安全SW部(切替仕様):NPM-TT2
13-Slot Safty Switch Part:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010760AA
セクションNo.
PARTS LAYOUT
Section No.
--
O121
( KMTKA010760AA-03-1 )
