DECAN_L2_Troubleshooting(Chi_Ver1).pdf - 第138页
1-114 Samsung Componen t Placer DECAN L2 Troubleshooting Guide 用手确认该 Head 上有没有吸 嘴。 点击 ” READY” 按钮 给设备提供电源。 相应磁头上实际存在吸 嘴， 但在 ANC 菜单的 对话框中设置为错误发生磁头上未 贴装吸嘴的状态， 则核对 ’No real motion(Manual)’ ， 再选择错误发生磁头后， 选 择该磁头上实际配置吸嘴的…
1-113
MMI
错误码（
Error Code
）和问题解决
$6040 Z轴没有移动到PUT的位置。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的PUT动作下降（DOWN）时发生错误。
[措施 方法]
确认相应ANC Hole位置和Z轴Offset。
确认ANC槽位置请参照$6030的[措施方法]中的ANC槽位置确认部分，确认相应
磁头的Z轴Offset值是否准确设置。
校正Z轴Offset方法请参照”Administrator’s Guide”的 “11.3.6 Head Z / R Offset
Calibration”。
$6050 Z轴进行PUT后，没有移动到安全高度。[FREEZELEVEL]
[原因]
Z轴为吸嘴的PUT动作上升（UP）时发生错误。
[措施 方法]
执行$6040 措施方法。
$6060 因为Head上有吸嘴，不能进行GET。[FREEZELEVEL]
[原因]
将要进行GET时，在 Head 上实际有吸嘴的情况。
[
措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
1-114
Samsung Component Placer DECAN L2 Troubleshooting Guide
用手确认该Head 上有没有吸嘴。
点击”READY”按钮给设备提供电源。

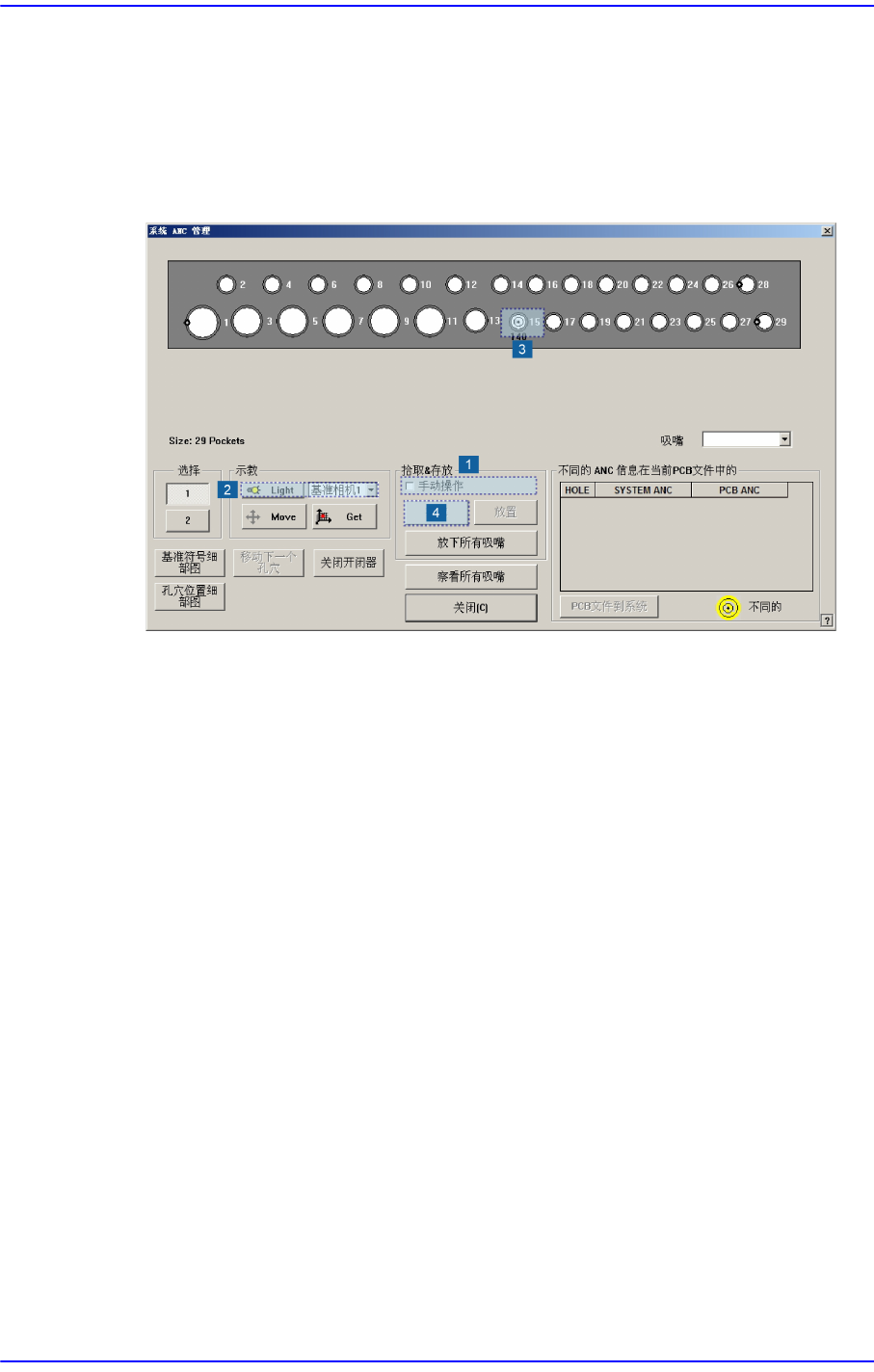

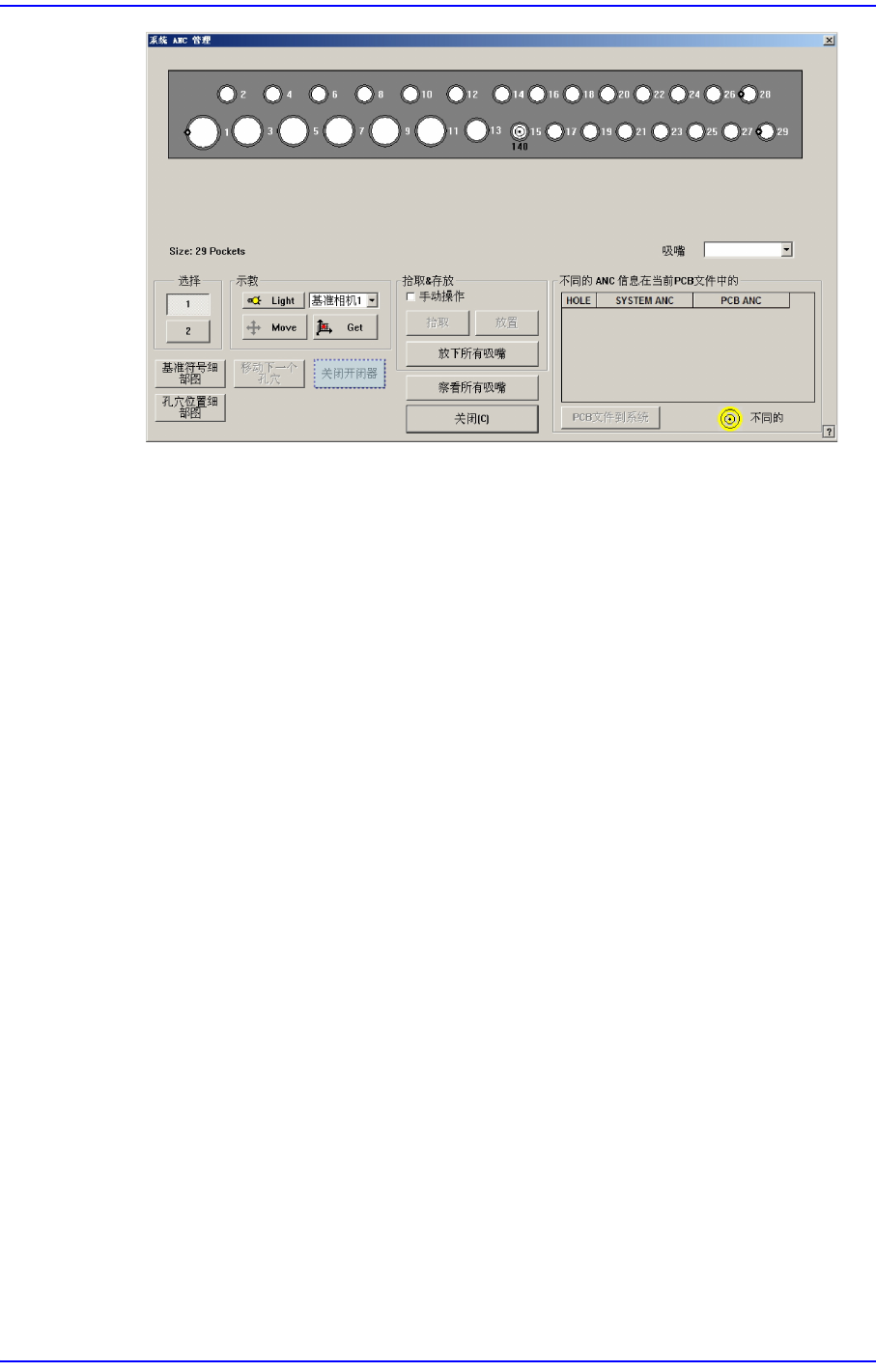

相应磁头上实际存在吸嘴，但在 ANC 菜单的对话框中设置为错误发生磁头上未
贴装吸嘴的状态，则核对’No real motion(Manual)’，再选择错误发生磁头后，选
择该磁头上实际配置吸嘴的 ANC 槽，然后点击 <Pick>重新进行 ANC设置。
$6070 在Head上有吸嘴。但没有进行 GET。[FREEZE LEVEL]
[原因 ]
吸嘴进行GET动作后，因为ANC Pocket的中心不对，或设定不适当的高度，实际
在Head上有吸嘴的情况。
未准确执行吸嘴确认的情况。
[措施 方法]
执行$6030措施方法。
$6080 Z轴没有移动到GET的位置。[FREEZE LEVEL]
[原因 ]
Z轴为吸嘴的GET动作下降（DOWN）时发生错误。
[措施 方法]
执行$6040措施方法。
$6090 Z轴进行GET后，没有移动到安全高度。[FREEZE LEVEL]
[原因 ]
Z轴为吸嘴的GET动作上升（UP）时发生错误。
1-115
MMI
错误码（
Error Code
）和问题解决
[措施 方法]
执行$6040 措施方法。
$6520 因为Head上没有吸嘴不能进行PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6020同样的错误。
[措施 方法]
请参考$6020的[ 原因]和[措施方法]。
$6530 Head上有吸嘴。但没有进行PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6030同样的错误。
[措施 方法]
请参考$6030的[ 原因]和[措施方法]。
$6560 因Head上有吸嘴，不能进行GET。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6060同样的错误。
[措施 方法]
请参考$6060的[ 原因]和[措施方法]
。
$6570 Head上没有吸嘴。但没有进行GET。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6070同样的错误。
[措施 方法]
请参考$6070的[ 原因]和[措施方法]。
$6571 Head $H的喷嘴种类不一致。 [FREEZE LEVEL]
[原因]
替换head喷嘴后执行喷嘴种类检查结果与设定的喷嘴不一致时
[措施 方法]
请确认使用的喷嘴与设定的喷嘴是否一致。
请在‘System Setup’菜单的‘Device’ 辅助菜单确认喷嘴内、外径设定值。
