Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
271
6Rozšíření stanic
Možné konfigurace a další možnosti jsou uvedené v příslušných specifikací automatu SIPLACE
typu SX1/SX2.
6.1 Měniče pipet
Pomocí měničů pipet lze značně zvýšit flexibilitu osazovacích hlav pro zpracování širšího spektra
typů součástek. Pokud je podle programu osazování nutná výměna pipety, osazovací hlava auto-
maticky odloží starou pipetu zpět na místo a vyzvedne novou. Mimo to mohou být pipety vytříděné
při vakuové zkoušce rychle vyměněny.
Odebírání pipet z měniče pipet je podstatně kratší a přesnější než by to bylo možné při manuální
výměně. Pro osazovací proces s malými součástkami je nezbytné, aby byla excentricita pipety při
její rotaci minimální.
Základní konstrukce měniče pipet je shodná u hlav SIPLACE SpeedStar, 12segmentové hlavy
Collect&Place i hlavy SIPLACE MultiStar. Lze ale použít jen zásobníky pipet, které jsou určené
pro příslušnou osazovací hlavu.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při použití zásobníku pipet pro hlavu SIPLACE MultiStar na stanovišti s hlavou SIPLACE
SpeedStar nebo 12segmentovou hlavou Collect&Place hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pipet
příslušné osazovací hlavy.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2
6.1 Měniče pipet Od verze softwaru SR.710.0 Vydání 12/2016
272
6.1.1 Měnič pipet pro hlavu SIPLACE SpeedStar
Číslo výrobku 00519715-xx Měnič pipet SX, C&P20 pro pozici 1 nebo 2
Číslo výrobku 00519843-xx Měnič pipet SX, C&P20 pro pozici 3 nebo 4
nebo 6
Číslo výrobku 03103649-xx Měnič pipet základní konstrukce CP/all – krátký
6
Obr. 6.1 - 1 Měnič pipet pro hlavu SIPLACE SpeedStar
6.1.1.1 Popis
Tento měnič pipet pojme 4 zásobníky po 12 místech pro uložení pipet.
Zásobníky jsou umístěny na společném držáku. Jsou centrovány pomocí dvou válcových kolíků
a zajištěny 4 tlačítky. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná
poloha. Správné dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mik-
rospínačů, aby nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem.
Všechna místa pro zásobníky musí být obsazena, protože při chybějících nebo nesprávně posa-
zených zásobnících zastaví bezpečnostní okruh automat.
Na instalované stanici pipet mohou být součástky z pipet hlavy SpeedStar vyfouknuty a pipety sta-
ženy a odhozeny.
6
POZOR
Zásobník pro hlavu SIPLACE SpeedStar používejte jen v kombinaci s hlavou Speed-
Star.
Provozní návod SIPLACE SX1/SX2 6 Rozšíření stanic
Od verze softwaru SR.710.0 Vydání 12/2016 6.1 Měniče pipet
273
6.1.1.2 Technické údaje
6
6.1.1.3 Poloha měničů pipet pro hlavu SIPLACE SpeedStar u automatu SX2
6

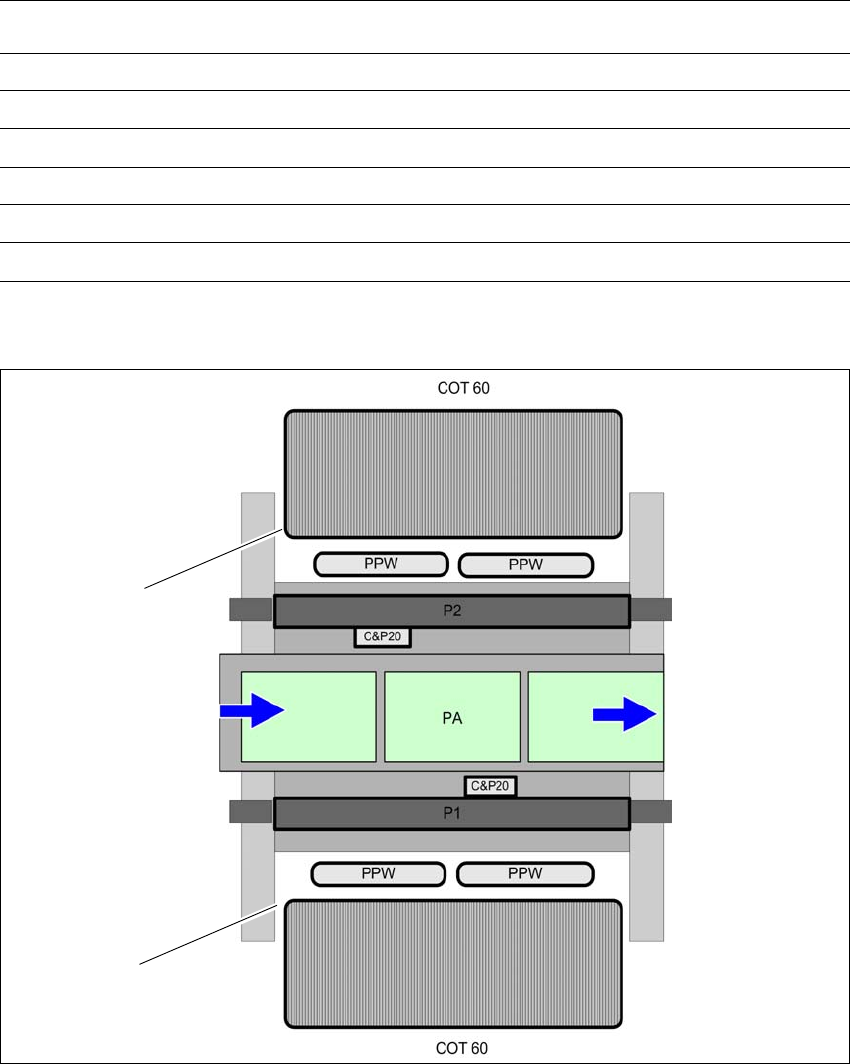

Obr. 6.1 - 2 Poloha měničů pipet pro hlavu SIPLACE SpeedStar - příklad
Měnič pipet pro hlavu SIPLACE SpeedStar
Rozměry (délka x šířka x výška) 314 mm x 94,5 mm x 68,6 mm
Počet míst na pipety 48
Počet zásobníků pipet 4
Typy pipet 10xx, 11xx a 12xx
Doba výměny pipet cca 2 s na pipetu
Přípojka stlačeného vzduchu 0,45 MPa (4,5 bar)
(1) Vozík na součástky ve vnitřní pozici
(PPW) Měniče pipet
(PA) Oblast osazování
(1)
(1)
