Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.3 Klasifikace optických systémů
61
2.3 Klasifikace optických systémů
2.3.1 Klasifikace celého stroje
2
2.3.1.1 Klasifikace laserového zařízení
Následující kamerové systémy jsou přiřazeny třídě laseru 2:
2
Následující kamerové systémy jsou přiřazeny třídě laseru 3B:
2
2.3.2 Klasifikace kamerových systémů
2
Celkový stroj připravený k provozu patří do třídy laseru 2.
Třídy laseru jsou určovány ve smyslu IEC 60825-1:2014.
Montážní skupina Údaje
senzor součástek u systému SpeedStar Maximální optický výstupní výkon: < 1 mW
Vlnová délka: 635 nm
senzor součástek na hlavě MultiStar Maximální optický výstupní výkon: < 1 mW
Vlnová délka: 635 nm
Laserové světelné závory na transportu de-
sek
Maximální optický výstupní výkon: < 1 mW
Vlnová délka: 650 nm
1D Snímač čárového kódu desek
(Datalogic DS1500)
Maximální optický výstupní výkon: --
Vlnová délka: 658
Montážní skupina Údaje
Trojrozměrný koplanární laserový modul Maximální optický výstupní výkon: 60 mW
Vlnová délka: 670 nm
Viz část 6.8
Trojrozměrný koplanární laserový mo-
dul, strana329.
UPOZORNĚNÍ
V kamerových osvětlovacích systémech jsou vestavěny světlé LED. Ty jsou zařazeny dle
IEC 62741:2006 do rizikové skupiny 1.
Nedívejte se do paprsku!
2 Bezpečnost práce Provozní návod SIPLACE SX1/SX2
2.4 Bezpečnostní pokyny k transportu automatu Od verze softwaru SR.710.0 Vydání 12/2016
62
2.4 Bezpečnostní pokyny k transportu automatu
2

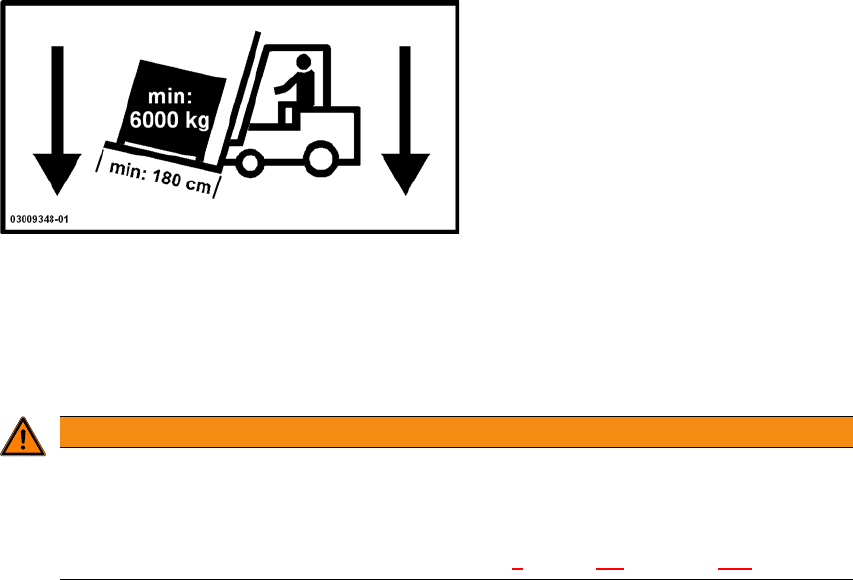

Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlice min. 1800 mm
Nosnost min. 6000 kg
Světlá šířka vidlice min. 350 mm 2
2
VÝSTRAHA
Nebezpečí převržení!
Pokud není dodržena specifikace vysokozdvižného vozíku, může dojít k převržení.
K přepravě používejte jen specifikovaný vysokozdvižný vozík.
Správná přeprava automatu je popsána v kapitole 4
, v části 4.1 na straně 169.
Provozní návod SIPLACE SX1/SX2 2 Bezpečnost práce
Od verze softwaru SR.710.0 Vydání 12/2016 2.5 Bezpečnostní pokyny k provozu automatů SX1/SX2
63
2.5 Bezpečnostní pokyny k provozu automatů SX1/SX2
2.5.1 Bezpečnostní pokyny k uzavírání ochranných krytů
Aby se vyloučilo jakékoliv nebezpečí zranění při uzavírání ochranných krytů na stroji, musí pro-
vozovatel trvat na tom, aby obsluha pracovala s ochrannými kryty podle následujícího návodu.
2
2
Obr. 2.5 - 1 Bezpečnostní pokyny k uzavírání ochranných krytů
(1) Tyčový držák
K otevření, popř. zavření ochranných krytů používejte zásadně tyčový držák.
Při zavírání nesahejte do mezery mezi ochranným krytem a pláštěm stroje.
POZOR
Nebezpečí pohmoždění!
Při nesprávném zavírání ochranných krytů může dojít k pohmoždění rukou.
Zavírejte ochranné kryty správně.
(1)
