ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50132
1/8
「
「「
「OP002:
OP002:OP002:
OP002: 段取
段取段取
段取り
りり
りベリファイ
ベリファイベリファイ
ベリファイ」
」」
」
段取
段取段取
段取り
りり
り解除機能説明書
解除機能説明書解除機能説明書
解除機能説明書
目次
目次目次
目次
「OP002: 段取りベリファイ」 段取り解除機能 ................................................................................................................. 1
1.
はじめに................................................................................................................................................................................ 2
2.
概要 ........................................................................................................................................................................................ 2
3.
設定方法 .............................................................................................................................................................................. 3
4.
使用方法 .............................................................................................................................................................................. 3
4.1.
[段取り補助]ダイアログを表示 .......................................................................................................................... 3
4.2.
段取り解除開始........................................................................................................................................................ 4
4.3.
確認メッセージ .......................................................................................................................................................... 5
4.4.
段取り解除完了........................................................................................................................................................ 6
4.5.
エラーメッセージ....................................................................................................................................................... 7
5.
制限事項 .............................................................................................................................................................................. 8
改版 バージョン 章番号 改訂内容
00 V3.27STDR1.000 全章 新規作成
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50132
2/8
1.
1.1.
1.
はじめに
はじめにはじめに
はじめに
本機能の対象機種、対象バージョンは以下の通りです。
表 1.1 本機能の対象機種、対象バージョン
対象機種・ソフトウェア名 対応バージョン 備考
YS シリーズマウンタ、YG300、YG12 シ
リーズマウンタ
VGOSV3.27STDR1.000 以降
2.
2.2.
2.
概要
概要概要
概要
「OP002: 段取りベリファイ」 有効時、マシン上の全ての段取り済み部品（※1）を段取り未完了状態
にする段取り解除機能を追加しました。
段取り解除後は部品とフィーダー/パレットの確認作業が必要となり、確認作業を行うまでは自動運
転を開始できなくなります。
オペレータの交替時など、全部品の確認作業から開始させたい場合に利用できます。
※1 マシンに取り付けられている部品が段取り解除の対象です。 外段取りしただけで、マシンに取り
付けられていない台車/マガジン上の部品は段取り解除されません。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50132
3/8
3.
3.3.
3.
設定方法
設定方法設定方法
設定方法
特にありません。
4.
4.4.
4.
使用方法
使用方法使用方法
使用方法
4.1.
4.1.4.1.
4.1.
[
[[
[段取
段取段取
段取り
りり
り補助
補助補助
補助]
]]
]ダイアログ
ダイアログダイアログ
ダイアログを
をを
を表示
表示表示
表示

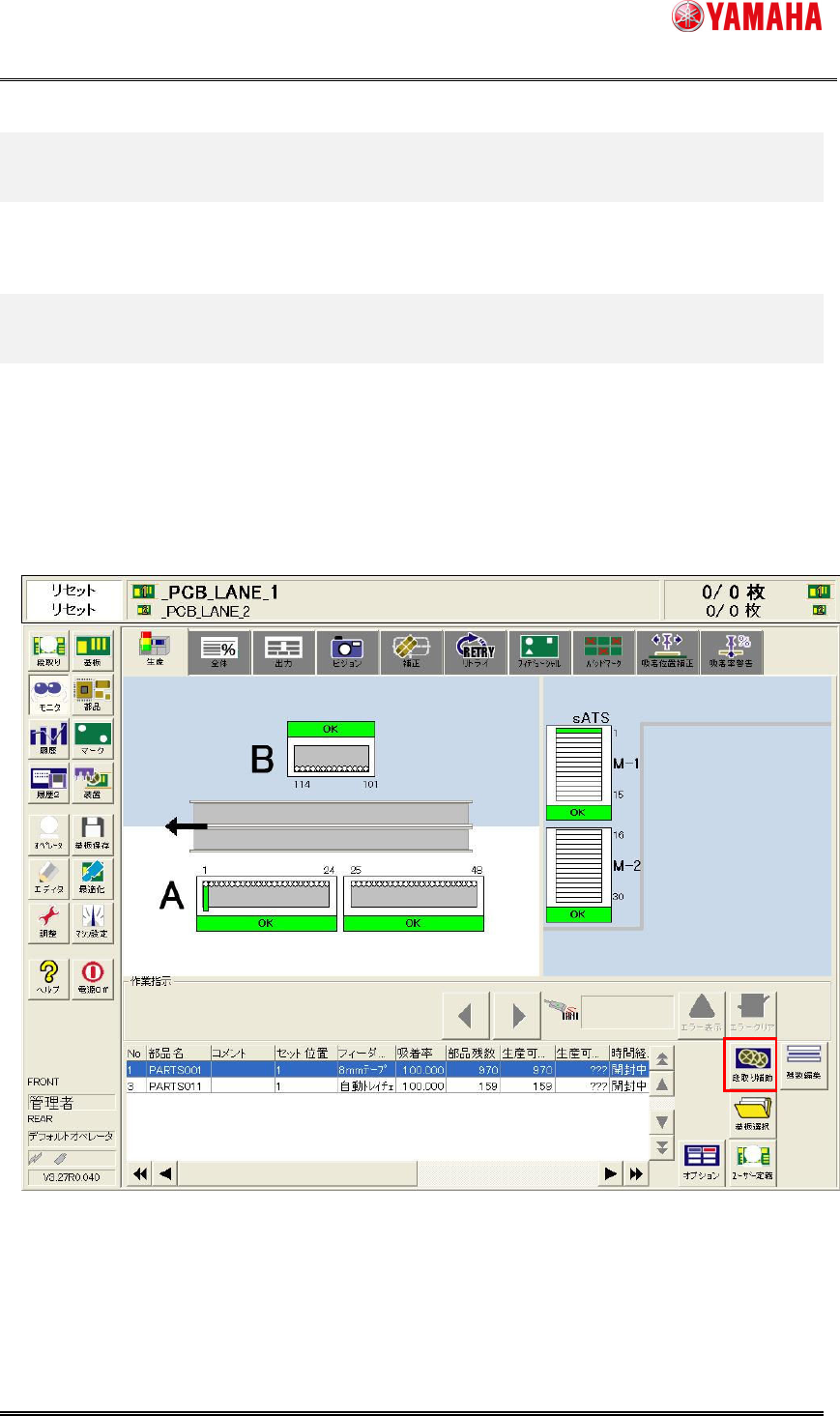

[モニタ]-[生産]-[段取り補助] ボタンを押下して、[段取り補助] ダイアログを表示します。
※[フィーダー取外] ボタン、[フィーダー取外し] ダイアログの名称が [段取り補助] ボタン、[段取り
補助] ダイアログに変更されました。
自動運転中は [段取り補助] ボタンは無効になります。
※デュアルレーンマシンで 「モジュール停止機能」 または 「無停止基板切り替え機能」 が有効な
場合、運転停止/リセット中のレーンがあればボタンは有効になります。
