ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50132
2/8
1.
1.1.
1.
はじめに
はじめにはじめに
はじめに
本機能の対象機種、対象バージョンは以下の通りです。
表 1.1 本機能の対象機種、対象バージョン
対象機種・ソフトウェア名 対応バージョン 備考
YS シリーズマウンタ、YG300、YG12 シ
リーズマウンタ
VGOSV3.27STDR1.000 以降
2.
2.2.
2.
概要
概要概要
概要
「OP002: 段取りベリファイ」 有効時、マシン上の全ての段取り済み部品（※1）を段取り未完了状態
にする段取り解除機能を追加しました。
段取り解除後は部品とフィーダー/パレットの確認作業が必要となり、確認作業を行うまでは自動運
転を開始できなくなります。
オペレータの交替時など、全部品の確認作業から開始させたい場合に利用できます。
※1 マシンに取り付けられている部品が段取り解除の対象です。 外段取りしただけで、マシンに取り
付けられていない台車/マガジン上の部品は段取り解除されません。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50132
3/8
3.
3.3.
3.
設定方法
設定方法設定方法
設定方法
特にありません。
4.
4.4.
4.
使用方法
使用方法使用方法
使用方法
4.1.
4.1.4.1.
4.1.
[
[[
[段取
段取段取
段取り
りり
り補助
補助補助
補助]
]]
]ダイアログ
ダイアログダイアログ
ダイアログを
をを
を表示
表示表示
表示
[モニタ]-[生産]-[段取り補助] ボタンを押下して、[段取り補助] ダイアログを表示します。
※[フィーダー取外] ボタン、[フィーダー取外し] ダイアログの名称が [段取り補助] ボタン、[段取り
補助] ダイアログに変更されました。
自動運転中は [段取り補助] ボタンは無効になります。
※デュアルレーンマシンで 「モジュール停止機能」 または 「無停止基板切り替え機能」 が有効な
場合、運転停止/リセット中のレーンがあればボタンは有効になります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50132
4/8
4.2.
4.2.4.2.
4.2.
段取
段取段取
段取り
りり
り解除開始
解除開始解除開始
解除開始

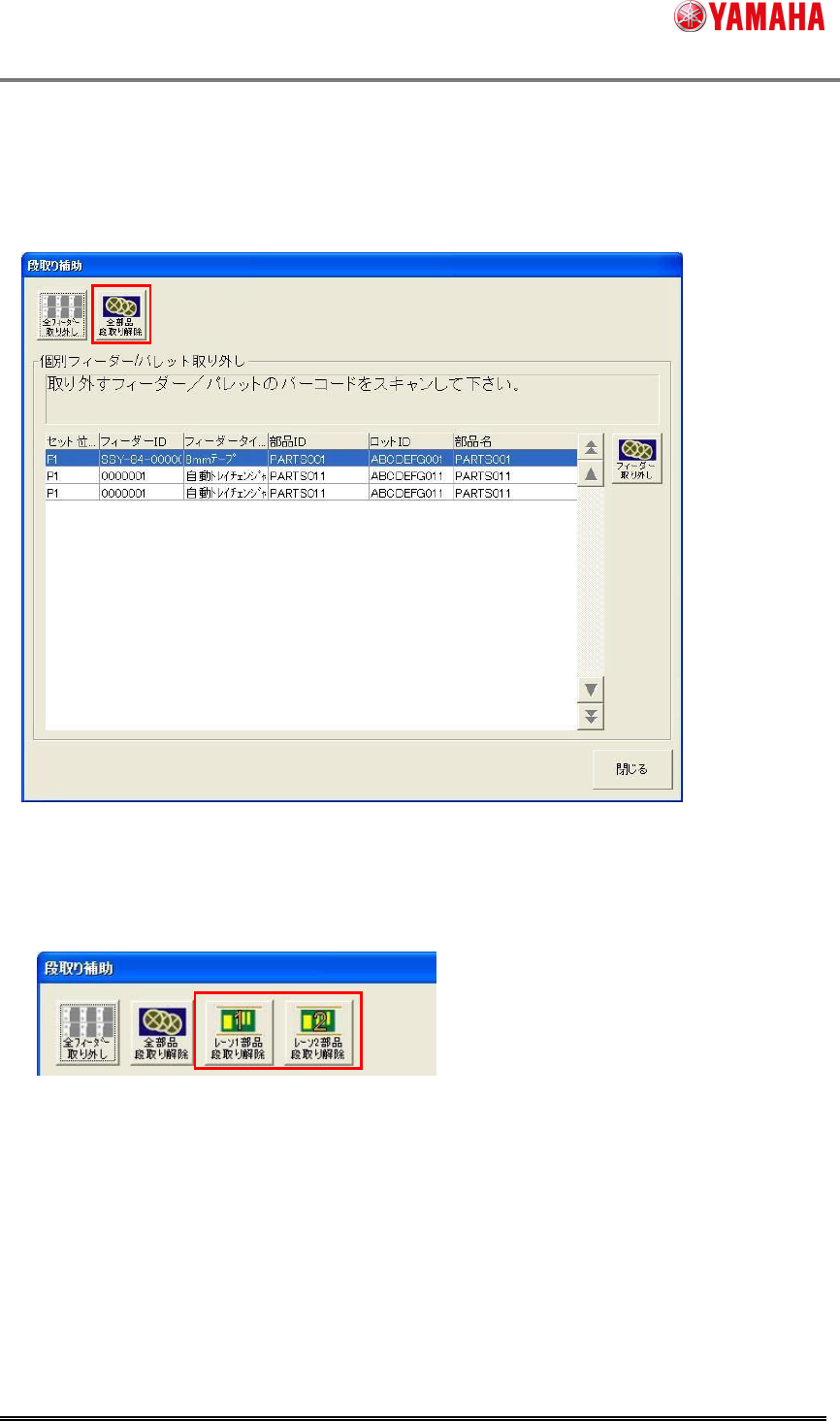

[段取り補助] ダイアログの [全部品 段取り解除] ボタンを押下します。
[全部品 段取り解除]ボタン
全ての段取りチェック対象部品に対して段取り解除を行います。 ※フリー部品も対象となります
デュアルレーンマシンで TYPE-N オプション (Op014) 使用時は以下のボタンも表示されます
[レーン 1 部品 段取り解除] ボタン
レーン 1 で使用する段取りチェック対象部品に対して段取り解除を行います。
[レーン 2 部品 段取り解除] ボタン
レーン 2 で使用する段取りチェック対象部品に対して段取り解除を行います。
両レーンで使用する部品はどちらのボタンからでも段取り解除されます。
フリー部品の場合はそれぞれのレーン側に配置された部品が対象になります
対象レーンが運転中のボタンは無効になります。
