   ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ  MDOC- SOFT50132  5/8 4.3. 4.3. 4. 3. 4.3.     確認確認確認確認メッセージメッセージメッセージメッセージ     [段取り解除] ボタンを押下すると、「Ea 25171：段取り解除を実行します」  が表示されます。  [OK] ボタンを押下する…

  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50132 

4/8

4.2.

4.2.4.2.

4.2.



 段取

段取段取

段取り

りり

り解除開始

解除開始解除開始

解除開始





[段取り補助] ダイアログの [全部品 段取り解除] ボタンを押下します。



[全部品 段取り解除]ボタン

全ての段取りチェック対象部品に対して段取り解除を行います。 ※フリー部品も対象となります



デュアルレーンマシンで TYPE-N オプション (Op014) 使用時は以下のボタンも表示されます



[レーン 1 部品 段取り解除] ボタン

レーン 1 で使用する段取りチェック対象部品に対して段取り解除を行います。

[レーン 2 部品 段取り解除] ボタン

レーン 2 で使用する段取りチェック対象部品に対して段取り解除を行います。



両レーンで使用する部品はどちらのボタンからでも段取り解除されます。

フリー部品の場合はそれぞれのレーン側に配置された部品が対象になります

対象レーンが運転中のボタンは無効になります。

  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50132 

5/8

4.3.

4.3.4.3.

4.3.



 確認

確認確認

確認メッセージ

メッセージメッセージ

メッセージ





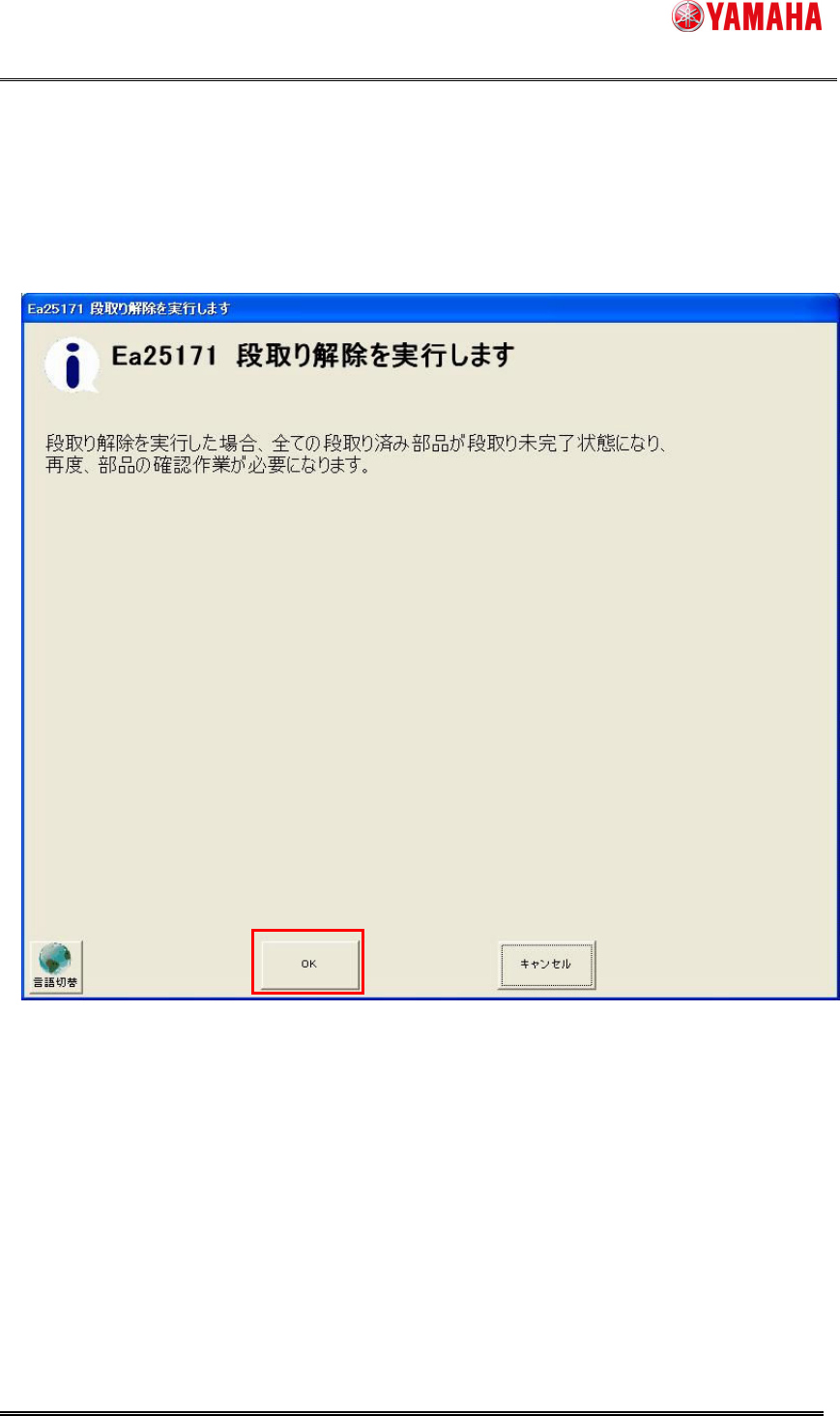

[段取り解除] ボタンを押下すると、「Ea25171：段取り解除を実行します」 が表示されます。

[OK] ボタンを押下すると、段取り解除を実行します。



[OK] ボタン  ： マシン上の段取り済み部品を段取り未完了状態にします。

[キャンセル] ボタン ： 処理をキャンセルします。



段取り解除を実行した場合、[履歴] - [ログ] 画面に 「Ea25021 段取り解除実行」 ログが出力され

ます。



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50132 

6/8

4.4.

4.4.4.4.

4.4.



 段取

段取段取

段取り

りり

り解除完了

解除完了解除完了

解除完了





マシン上の段取りチェック対象の段取り済み部品が全て段取り未完了状態になります。

基板データが読み込まれている場合、「フィーダー確認」 作業指示が表示されます。

※トレイ部品の場合は 「トレイ確認」 作業指示が表示されます。


