M6II-DEVICEPALLET2/3
M6II-デバイスパレット2/3
(Standard) UD02713
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA7GY12 1 PALLET パレット OT
2 PX07721 1 SEAL,BARCODE シール バーコード OT unitserialnumber
11 AA29Y10 1 ARM,CLAMP アーム クラン
プ
OT
12 PB58442 1 PLATE,ARM
プ
レート アーム FE
13 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
14 PM77693 1 BAR,GUIDE バー ガイド FE
15 K5363D 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
16 PM87704 1 BAR,GUIDE バー ガイド FE
17 K5363D 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
18 AA7ZG02 1 HANDLE 取手 OT
19 H5278A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X015 FE
20 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
21 2MGKPF000100 1 PLATE,ARM
プ
レート アーム FE
22 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
23 PM77693 1 BAR,GUIDE バー ガイド FE
24 K5363D 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
25 PM87714 1 BAR,GUIDE バー ガイド FE
26 K5363D 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
27 AA7ZG02 1 HANDLE 取手 OT
28 H5278A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X015 FE
29 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
30 PB015X0 1 BKT,RETAINER ＢＫＴ押え FE
31 H5322A 1 BOLT,HEXSOCKET ボルト 六角穴 M06X015 FE
32 W1024A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
33 W1045A 1 WASHER,FLAT ワッシャ 平 4W-6 FE
259
PTS-NXT2-06JE
Vol.1
F
I
G
H
K
I
J
H
H
I
F
G
K
J
14
15
15
18
19
19
35
20
21
16
17
35
22
27
23
24
36
37
30
31
31
30
36
37
32
33
34
33
34
25
26
28
29
28
29
42
43
44
43
49
51
49
45
48
50
47
44
48.1
48.1
68.1
68.1
48
50
46
46
44
44
44
47
47
47
47
62
64
69
71
69
65
68
70
67
64
68
70
66
66
64
64
64
63
63
67
67
67
67
2
41
61
40
60
1
10
11
12
13
(With bucket) UD02814
260
PTS-NXT2-06JE
Vol.1

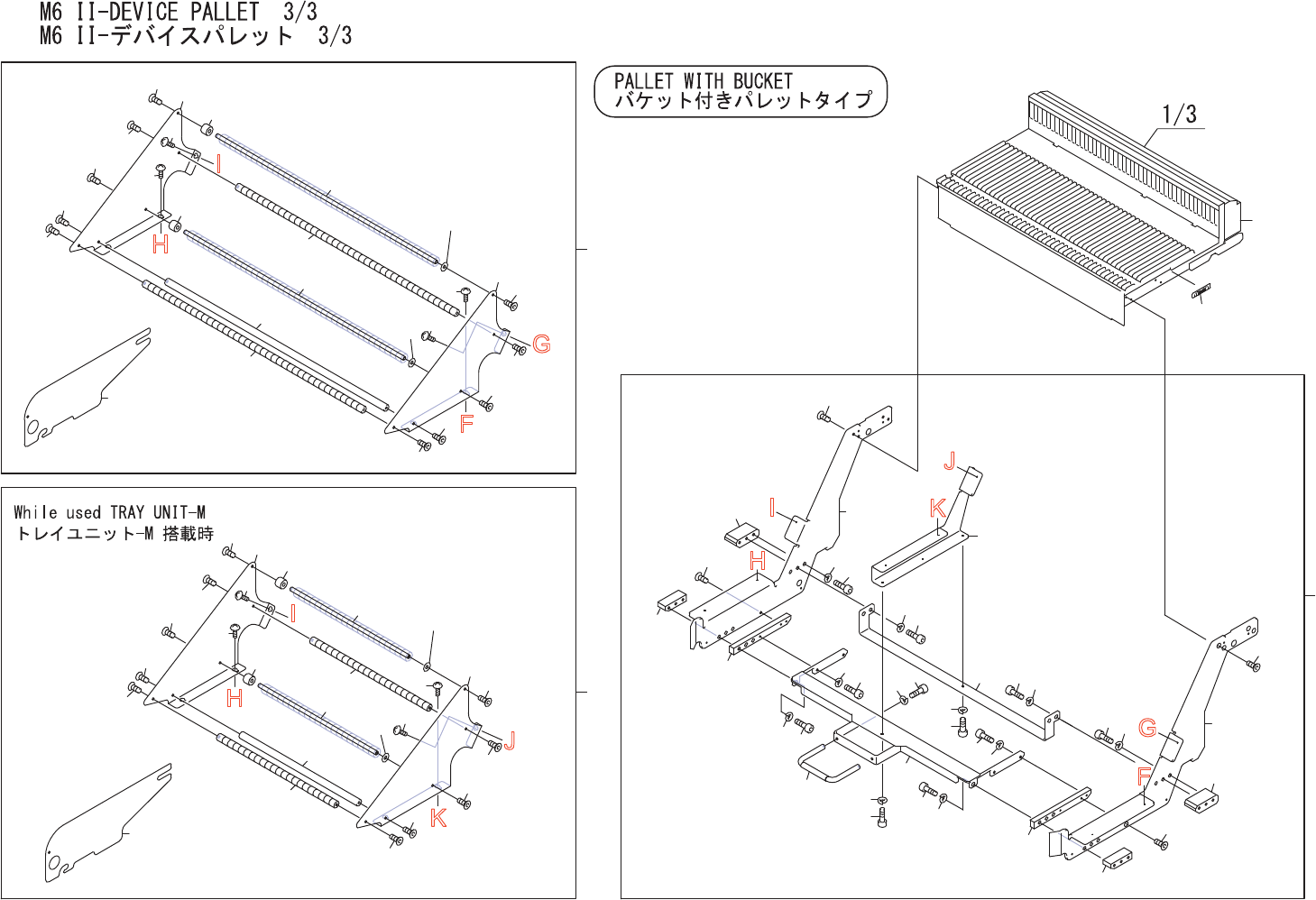

M6II-DEVICEPALLET3/3
