M3II-SINGLECONVEYOR6/6
M3II-シングルコンベア6/6
UQ04116
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
70 PZ05392 1 PULLEY
プ
ーリ OT
71 N4027A 2 SCREW,HEXSOCKETSET ネジ 六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
72 H4521R 1 BELT,TIMING ベルト タイミン
グ
324-3GT-9 OT
74 PM096W2 1 BLOCK,REFERENCE
ブ
ロック 基準 FE
75 H5288A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
76 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
77 2MGKCA007800 1 BKT ＢＫＴ FE
78 H5299A 2 BOLT,HEXSOCKET ボルト 六角穴 M05X012 FE
79 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
84 PB90295 1 COVER カバー FE
85 H5287A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
86 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
87 XK04041 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント DU30B-1 OT
88 H5287A 4 BOLT,HEXSOCKET ボルト 六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
89 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
90 A10397 2 AMPLIFIER アン
プ
FS-V33P OT
91 2MGKCA007700 1 RAIL レール OT
92 A5043T 2 RETAINER,RAIL 押え レール PFP-M OT
93 H5275A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
94 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
95 W1108D 2 WASHER,FLAT ワッシャ 平 4W-3(3ｶｼﾛ) FE
252
PTS-NXT2-06JE
Vol.2
This page is intentionally blank.
253
PTS-NXT2-06JE
Vol.2
Ref.2/
A
Ref.2/
B

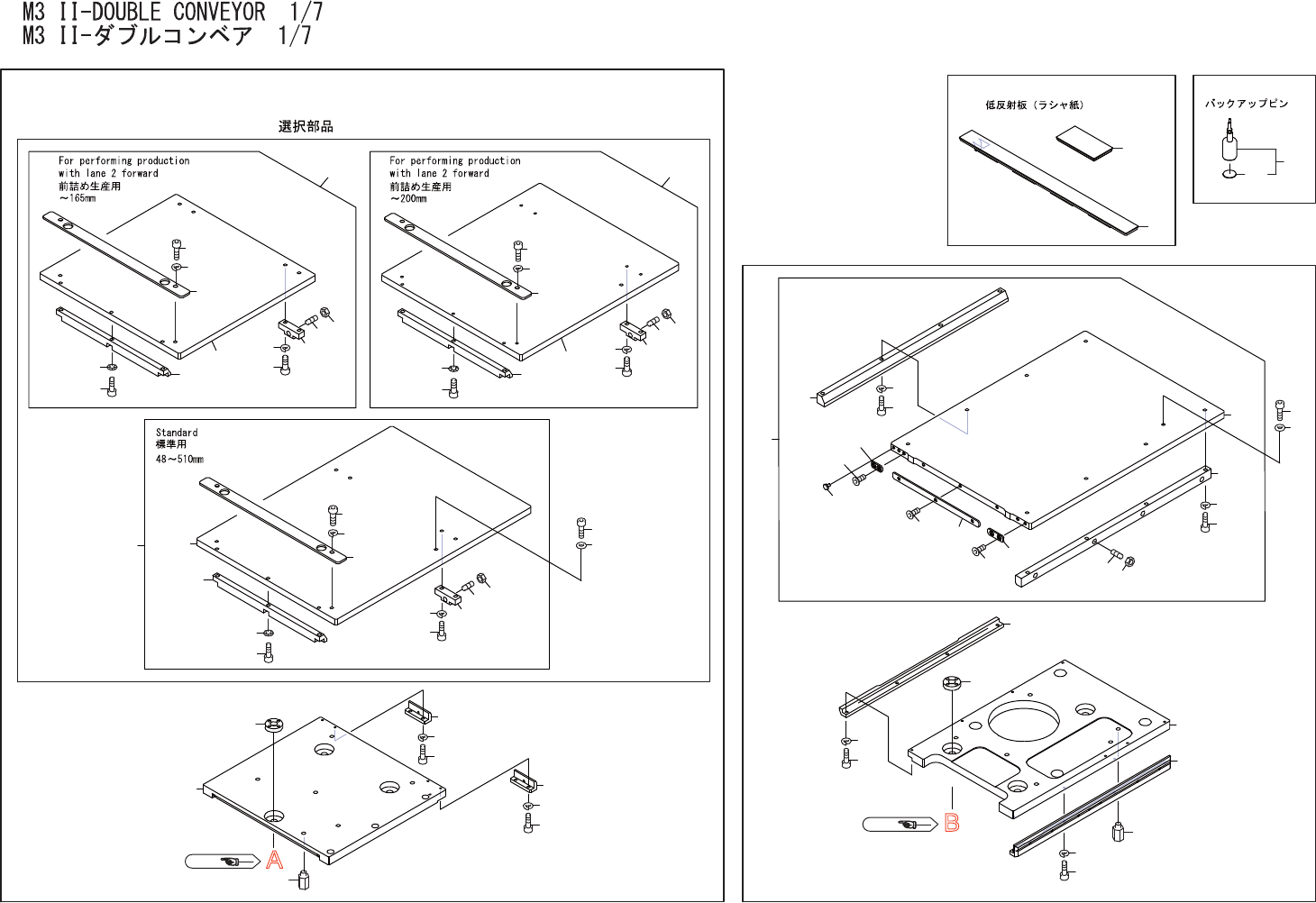

Low reflective sheet(felt paper)
Lane 2
Lane 1
Interchangeable parts
BACK-UP PIN
1
2
6
7
8
8.1
8.2
12.1
13
14
15
17
18
16
20
21
19
22
23
25
26
27
26.1
27
29
28
30
31
32
33
34
35
36
37
25.1
12
24
3
4
5
3
4
5
9.1
9.2
9
40.1
41
42
43
45
46
44
48
49
47
50
51
40
52.1
53
54
55
57
58
56
60
61
59
62
63
52
70
71
70
71
11
11
65
66
39
38
UQ04217
