JaNets 機器仕様書 第 2 章 JaNets 外部出力機能 概要
2-11
機種別に出力可能な情報を以下に示します。
表 1-4-22 機種別出力情報一覧 1（予兆管理機能）
情報名
RS-1
RS-1R
RX-6
シリーズ
RX-7/8
シリーズ
KE-
3000
シリーズ
FX-3
シリーズ
KE-
2050/60
シリーズ
KE-
2070/80
シリーズ
KD-
2077
装置稼働情報 ○
○
○ ○ ○ ○ ○ ○ ○
生産ノズル稼働情報 -
○
- - - - - - -
総合ノズル稼働情報 -
○
- - - - - - -
表 1-4-23 機種別出力情報一覧 2（予兆管理機能）
情報名
JM-10
JM-20
/JM-100
RV
シリーズ
RP-1
装置稼働情報 ○ ○ ○ -
生産ノズル稼働情報 - - - -
総合ノズル稼働情報 - - - -
2-4-4 機能別入力情報
JaNets 外部出力機能において、機能別に外部システムから入力可能な情報を以下に示します。
表 1-4-24 機能別入力情報一覧
機能名
情報名
ライン構成情報出力機能
ラインリスト情報要求
ライン情報要求
マシンモニタリング機能 総合生産管理情報要求
マシンオペレーション機能
生産一時停止要求
生産中断要求
サイクル停止要求
スタート可否結果情報
オンライン生産ステータス情報要求
生産プログラム指定要求
生産登録解除要求
ラインダウンロード要求
予兆管理機能
装置稼働情報要求
総合ノズル稼働情報要求
機種別に入力可能な情報を以下に示します。
表 1-4-25 機種別入力情報一覧 1
情報名
RS-1
RS-1R
RX-6
シリーズ
RX-7/8
シリーズ
KE-
3000
シリーズ
FX-3
シリーズ
KE-
2050/60
シリーズ
KE-
2070/80
シリーズ
KD-
2077
総合生産管理情報要求 ○
○
○ ○ ○ ○ ○ ○ ○
生産一時停止要求 ○
○
○ ○ ○ ○ ○ ○ ○
生産中断要求 ○
○
○ ○ ○ ○ ○ ○ ○
サイクル停止要求 ○
○
○ ○ ○ - - - -
スタート可否結果情報 ○
○
○ ○ ○ - - - -
装置稼働情報要求 ○
○
○ ○ ○ ○ ○ ○ ○
総合ノズル稼働情報要求 -
○
- - - - - - -
JaNets 機器仕様書 第 2 章 JaNets 外部出力機能 概要
2-12
表 1-4-26 機種別入力情報一覧 2
情報名
JM-10
JM-20
/JM-100
RV
シリーズ
RP-1
総合生産管理情報要求 ○ ○ ○ ○
生産一時停止要求 ○ ○ - -
生産中断要求 ○ ○ ○ ○
サイクル停止要求 - ○ ○ ○
スタート可否結果情報 - ○ ○ ○
装置稼働情報要求 ○ ○ ○ -
総合ノズル稼働情報要求 - - - -
※オンライン生産ステータス情報要求、生産プログラム指定要求、生産登録解除要求、ラインダウンロード要求は
監視ライン毎の要求になるため、機種に関係なく入力可能です。
2-4-5 PC 仕様
JaNets が動作する PC の仕様に準拠します。
JaNets 機器仕様書 第 2 章 JaNets 外部出力機能 概要
2-13

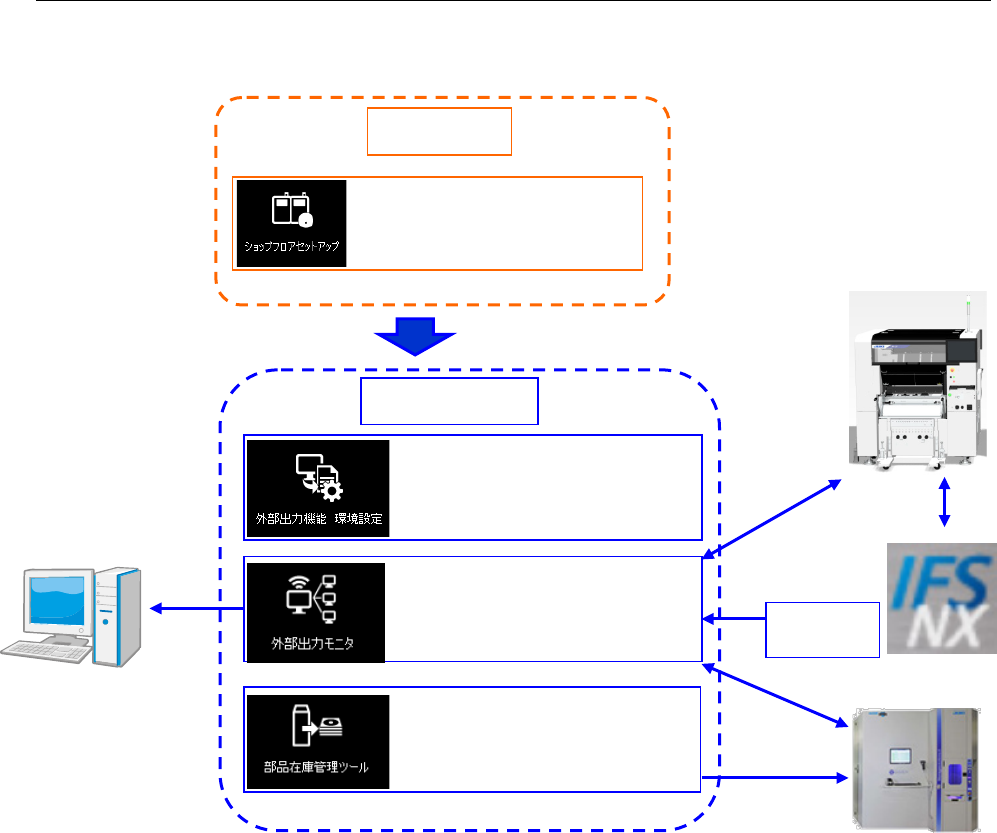

2-5 外部出力時のデータの流れ
JaNets を使用して、外部システムにデータを出力するまでの流れを以下に示します。
※1
監視ラインは、ショップフロアセットアップで設定されるものと共通のものを使用します。
手順 1： 「ショップフロアセットアップ」にて、ラインを配置するフロア、ラインおよびマシンを作成します。
監視ライン設定を選択して、外部出力機能を利用したいラインを選択して監視ラインの登録を行います。
手順 2： 「外部出力機能 環境設定」にて、通信設定、出力情報の設定を行います。
手順 3： 「外部出力モニタ」を起動して、外部システム/マシン/ストレージ/IFS-NX との通信を行います。
共通機能
：フロア、ライン、マシンの構
築、監視ラインの登録
※
1
外部出力機能
在庫情報
/
リール残数更新
部品リールの出庫要求
ステータス情報
生産管理情報
マシンリール情報
トレーサビリティ情報、
各種要求情報
など
：外部システム
/
マシン
/
ストレージ
/IFS-NX との通信設定、
出力情報の設定
：各種機器との接続、
状態のモニタ監視
外部システムとの情報入出力
部品情報ファイル出力
各種情報、
要求出力
：ストレージへの
生産プログラムの部品情報
ファイル出力、自動出庫の設定
CAMX
Monitor
マシンリール情報、
トレーサビリティ情報など
