19.第17ステーション、第18ステーション、第19ステーション Station 17,Station 18,Station 19(WPM)
CP-642E PARTS LIST ver07
19-2
19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、
第19ステーション(ノズル切換え後確認)(WPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(WPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPM001O 1 BKT BKT
2WPM0021 1 BKT BKT
3WPM0040 4 COLLAR ｶﾗｰ
4YPM0230 1 PLATE ﾌﾟﾚｰﾄ
5WPM0071 1 BKT BKT
6WPM0080 2 SHAFT ｼｬﾌﾄ
7WPM0100 1 PIN ﾋﾟﾝ
8WPM0110 1 WASHER ﾜｯｼｬ
9WPM0120 1 COLLAR ｶﾗｰ
10WPM0132 1 BKT BKT
12WPM0382 1 WASHER ﾜｯｼｬ
13WPM0170 1 BKT BKT
14WPM0180 1 BKT BKT
15WPM0202 1 PLATE ﾌﾟﾚｰﾄ
16WPM0210 2 BKT BKT
17WPM0220 1 SEAL ｼｰﾙ
18WPM0230 1 RAIL ﾚｰﾙ
19WPM0240 1 BKT BKT
20WPM0251 1 DOG ﾄﾞｯｸﾞ
21WPM0293 2 BKT BKT
22WPK0180 1 RETAINER, WIRING 押え 配線
23WPM0310 1 JOINT ｼﾞｮｲﾝﾄ
24WPM0371 1 LEVER ﾚﾊﾞｰ
25WPM0381 1 LEVER ﾚﾊﾞｰ
26WPM0391 1 JOINT ｼﾞｮｲﾝﾄ
27WPM5012 1 PULLEY ﾌﾟｰﾘ
28SAM6150 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
29WPM5045 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
30WPM5064 1 PULLEY ﾌﾟｰﾘ
31H4390H 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA1512A
32H4099A 2 BEARING ﾍﾞｱﾘﾝｸﾞ 696ZZ
33H4104A 3 BEARING ﾍﾞｱﾘﾝｸﾞ A-2520
34H4520M 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 400-5M-9
35S1038A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
36WPA5160 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ
37H3181M 2 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBRL8FN
38S1002A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW15
39S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
40S4054Y 6 SENSOR, FIBER ｾﾝｻ ﾌｧｲﾊﾞ HPF-S053-A
41A1042T 6 AMPLIFIER ｱﾝﾌﾟ HPX-T1
43GPH2535 3 BOLT ﾎﾞﾙﾄ
44H5363A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X40L
19.第17ステーション、第18ステーション、第19ステーション Station 17,Station 18,Station 19(WPM)
CP-642E PARTS LIST ver07
19-3
19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、
第19ステーション(ノズル切換え後確認)(WPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(WPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
45H5345A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X40L
46H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
47H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
48H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
49H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
50H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
51H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
52H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
53K5178M SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X6L
54H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
55N4046A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X8L
56N4037A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X8L
57N4018A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X3L
58W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
59W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
60W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
61W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
62W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
63W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
64W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
65W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
66W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
67W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
68N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25
69N1091A NUT, HEX ﾅｯﾄ 六角 M8-L
70N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
71WPM0401 1 SEAL ｼｰﾙ
73WWZ0233 1 PLATE ﾌﾟﾚｰﾄ
74K5049L 1 CONNECTOR ｺﾈｸﾀ F-H-D7S
75K5049N 1 CONNECTOR ｺﾈｸﾀ F-H-D7B
76W1047A WASHER, FLAT ﾜｯｼｬ 平 4W-10 ･
20.デバイステーブル D1 Device table D1(WSD)
CP-642E PARTS LIST ver07
20-1

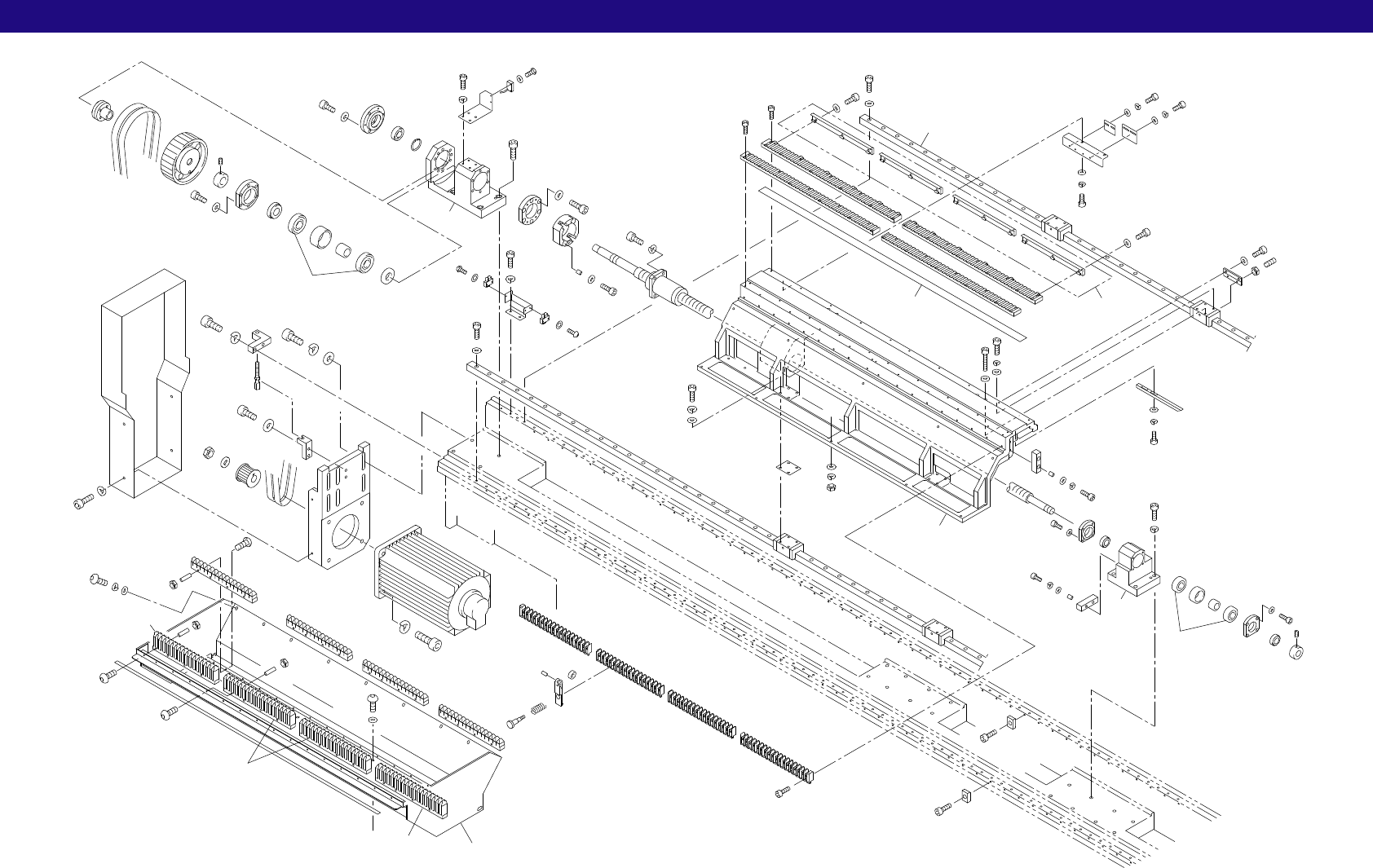

20.デバイステーブル D1(1∼70)(WSD)
20.Device table D1(1∼70)(WSD)
x14
A
84
103
47
20
21
22
24
25
23
26
106
88
19
18
17
27
28
29
106
87
30
101
76
31
94
72
1
127
16
102
81
14
13
100
78
122
107
4
85
105
48
104
83
86
103
2
12
13
100
121
100
105
78
42
92
108
9
8
99
76
12
13
100
78
3
6
7
5
8
9
11
99
76
45
103
80
102
75
103
80
118
38
113
113
37
33
74
74
35
36
34
32
103
84
46
103
80
39
40
96
97
73
41
96
97
73
119
97
96
101
101
101
104
A
104
125
112
112
61
60
98
57
115
115
116
59
59
59
58
112
60
98
110
93
64
55
56
52
53
54
50
117
117
51
77
120
76
120
76
109
110
123
71
108
90
69
70
106
89
65
67
110
111
68
105
80
101
76
63
114
94
72
62
94
72
124
126
128
105
105
104
